Ano ang Pagkakaiba sa pagitan ng Electromechanical Relay at Solid-State Relay? – Ipinaliwanag ang EMR vs SSR

Mga Prinsipyo ng Paggawa ng Mga Electromagnetic Relay at Solid-State Relay

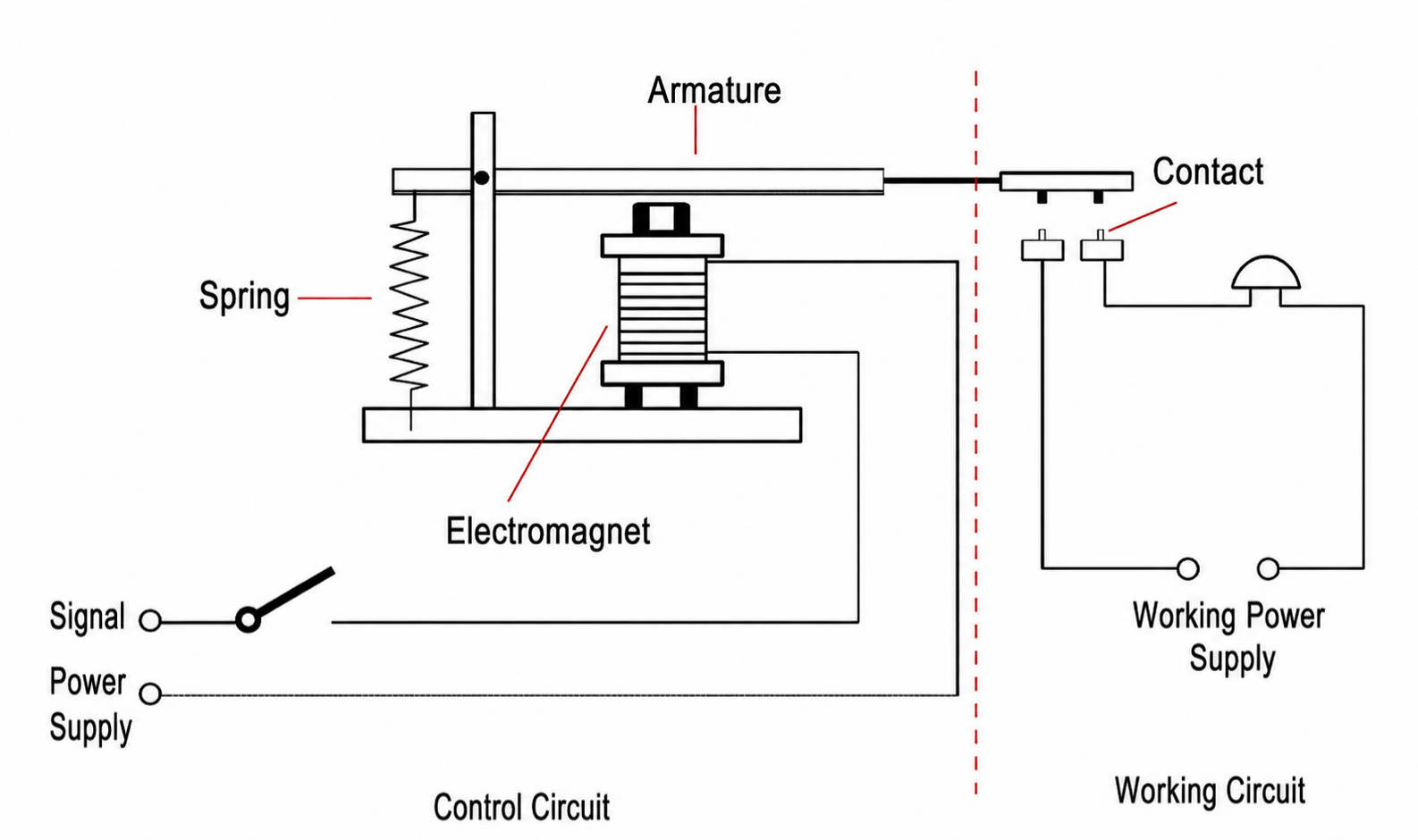

Electromagnetic Relay (EMR)

Ang kasaysayan ng mga electromagnetic relay ay nagmula sa pag-unlad ng teknolohiya ng telegrapo noong ika-19 na siglo. Ang kanilang operasyon ay batay sa electromagnetic induction: kapag ang coil sa control end ay pinalakas, ito ay bumubuo ng magnetic field na umaakit sa armature, na nagiging sanhi ng mekanikal na mga contact na magsara o magbukas at sa gayon ay kontrolin ang load circuit.

Mga katangian:

• Naglalaman ng mga pisikal na gumagalaw na bahagi (mga contact at armature).
• Ang proseso ng kontrol ay kahawig ng isang "pisikal na switch," na may intuitive at malinaw na on/off na mga estado.
• Napapailalim sa mekanikal na pagkasuot, pag-arce, at mga isyu sa bounce ng contact.

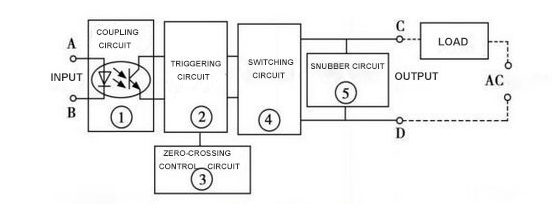

Solid-State Relay (SSR)

Ang mga solid-state relay ay isang bagong uri ng relay na lumitaw sa mga nakalipas na dekada sa pagbuo ng mga power semiconductor device. Walang mga mekanikal na contact ang mga ito sa loob at karaniwang binubuo ng mga bahagi gaya ng mga optocoupler, thyristors (SCR), triac, MOSFET, o IGBT. Ang control signal sa dulo ng input ay optically isolated at pagkatapos ay nagtutulak sa mga power semiconductor device na i-on o i-off, at sa gayon ay kinokontrol ang load circuit.

Mga katangian:

• Walang mga mekanikal na bahagi; ang paglipat ay nakakamit sa pamamagitan ng mga elektronikong elemento.
• Mataas na bilis ng paglipat (karaniwang millisecond o kahit microsecond na antas).
• Tahimik na operasyon na walang arcing o mechanical wear.
• Nagpapakita ng pasulong na pagbaba ng boltahe at menor de edad na leakage current.

Pangunahing Pagganap at Mga Pagkakaiba sa Katangian

Kadalasang direktang tinutukoy ng mga pagkakaiba-iba ng pagganap sa mga relay ang halaga ng kanilang aplikasyon. Kabilang sa mga pangunahing pagkakaiba ang:

Bilis ng Paglipat

Ang mga electromagnetic relay, na napipigilan ng mekanikal na operasyon, ay karaniwang lumilipat sa loob ng 5–20 millisecond. Ang mga solid-state relay, na ganap na kinokontrol ng mga electronic na bahagi, ay nakakamit ng mga oras ng pagtugon sa ilalim ng 1 millisecond, na ginagawang angkop ang mga ito para sa high-frequency na kontrol.

Ang haba ng buhay at pagiging maaasahan

Ang haba ng buhay ng EMR ay depende sa tibay ng contact. Bagama't ang mekanikal na pagtitiis ay maaaring umabot sa milyun-milyong cycle, ang electrical endurance ay madalas na umaangat sa daan-daang libong cycle, na may makabuluhang pagkasira sa ilalim ng mataas na kasalukuyang o madalas na mga kondisyon ng paglipat. Ang mga SSR ay walang mekanikal na pagsusuot, ayon sa teorya ay nag-aalok ng malapit-walang katapusan na habang-buhay. Maaari silang gumana nang matatag sa mahabang panahon hangga't nananatiling buo ang mga elektronikong bahagi.

Ingay at Electromagnetic Interference

Ang mga EMR ay gumagawa ng "pag-click" na tunog habang lumilipat, at ang pag-arcing sa pagitan ng mga contact ay maaaring magdulot ng electromagnetic interference. Ang mga SSR ay ganap na tahimik na gumagana nang walang arcing, ginagawa itong partikular na angkop para sa sensitibong ingay na medikal, laboratoryo, at kagamitan sa komunikasyon.

Pagkonsumo ng kuryente at Pagbuo ng init

Kumokonsumo ng kuryente ang mga EMR kapag pinapagana ang coil, ngunit ang pagbaba ng boltahe sa mga contact ay napakababa kapag conductive, na nagreresulta sa hindi gaanong pagkonsumo ng kuryente sa seksyon ng pagkarga. Ang mga SSR ay bumubuo ng kapansin-pansing init dahil sa kanilang pagbaba ng boltahe sa pagpapadaloy kapag tumataas ang kasalukuyang load, na nangangailangan ng karagdagang disenyo ng pagwawaldas ng init.

Paghihiwalay at Kaligtasan

Ang mga EMR ay nagpapakita ng halos walang leakage current kapag ang mga contact ay bukas, na nagbibigay ng mahusay na paghihiwalay. Ang mga SSR ay karaniwang may maliit na leakage current sa off state, na nangangailangan ng espesyal na atensyon para sa mga application na humihiling ng "zero leakage" (hal., mga instrumento sa pagsukat, kagamitang medikal).

Mga Sitwasyon ng Application at Mga Pagsasaalang-alang sa Pagpili

Ang pagpili ng relay ay depende sa uri ng pagkarga, dalas ng kontrol, kapaligiran sa pagpapatakbo, at mga hadlang sa badyet.

Angkop na mga sitwasyon para sa mga electromagnetic relay

Mababang-dalas na kontrol : Mga tradisyunal na load gaya ng ilaw, heater, at motor.

Mataas na kasalukuyang surge : Ang mga contact ng EMR ay mas mahusay na makatiis sa pag-agos ng alon.

Mga hadlang sa badyet : Ang mga EMR ay nag-aalok ng mababang halaga na may madaling pagpapanatili at pagpapalit.

Angkop na mga sitwasyon para sa mga solid-state na relay

High-frequency na kontrol : Mabilis na paglipat sa mga awtomatikong linya ng produksyon.

Mga kapaligirang sensitibo sa ingay : Mga ospital, laboratoryo, mga instrumento sa katumpakan.

Malupit na kondisyon : Nagbibigay ang mga SSR ng higit na pagiging maaasahan sa mga setting ng high-vibration o high-humidity.

Uso Patungo sa Hybrid na Paggamit

Ang mga inhinyero ay madalas na pinagsama ang mga EMR at SSR sa loob ng mga system. Halimbawa, pinangangasiwaan ng mga SSR ang high-frequency na mabilis na paglipat habang ang mga EMR ay nagbibigay ng panghuling paghihiwalay o emergency circuit disconnection. Ang diskarteng ito ay nagpapahaba ng habang-buhay habang binabawasan ang mga gastos.

Haba ng Buhay at Paghahambing ng Pagsusuri sa Pagiging Maaasahan

Ang haba ng buhay ay isang kritikal na sukatan sa mga aplikasyon ng relay engineering. Ang pang-eksperimentong data ay naglalarawan:

• Ang isang tipikal na EMR ay nakakamit ng 100,000 electrical cycle sa rate na kasalukuyang, umaabot sa 500,000 cycle sa ilalim ng magaan na kondisyon ng pagkarga.
• Sa ilalim ng magkatulad na mga kondisyon, ang isang SSR ay madaling makatiis ng sampu-sampung milyong mga pagpapatakbo ng paglipat, na ang haba ng buhay nito ay higit na tinutukoy ng boltahe na makatiis ng kakayahan at thermal dissipation ng mga bahagi ng semiconductor nito.

Higit pa rito, ang mga SSR ay karaniwang nahihigitan ng mga EMR sa malupit na kapaligiran. Halimbawa, sa mga sitwasyong may mataas na kahalumigmigan o mataas na vibration, ang mga contact sa EMR ay maaaring mag-oxidize, magpakita ng bounce, o mag-agaw, samantalang ang mga SSR ay nananatiling hindi naaapektuhan ng mga mekanikal na kadahilanan.

Mga Uso sa Pag-unlad sa Hinaharap

Sa pagtaas ng matalinong pagmamanupaktura, Internet of Things, at bagong enerhiya, ang demand para sa mga relay ay umuusbong sa mga bagong direksyon:

High-frequency na kontrol : Habang ang mga kagamitan sa pag-automate ay lalong umaasa sa mataas na bilis na kontrol, ang bahagi ng merkado ng SSR ay patuloy na lalawak.

Mataas na kapangyarihan at thermal optimization : Ang mga pag-unlad sa teknolohiya ng semiconductor ay unti-unting magbabawas ng mga pagkalugi sa pagpapadaloy sa mga bagong SSR, na nagpapababa ng pag-asa sa pag-aalis ng init.

Mga matalinong relay : Maaaring isama ng mga relay sa hinaharap ang pagsubaybay sa katayuan, proteksyon sa sarili, at mga kakayahan sa malayuang komunikasyon, na umuusbong patungo sa "mga matalinong module."

Mga hybrid na relay : Pinagsasama ang mataas na kasalukuyang-carrying na kapasidad ng EMR sa high-speed switching performance ng SSR, ang mga hybrid na relay ay ginagawa ng dumaraming mga tagagawa.

Talahanayan ng Paghahambing – Mga Electromagnetic Relay kumpara sa Mga Solid‑State Relay
