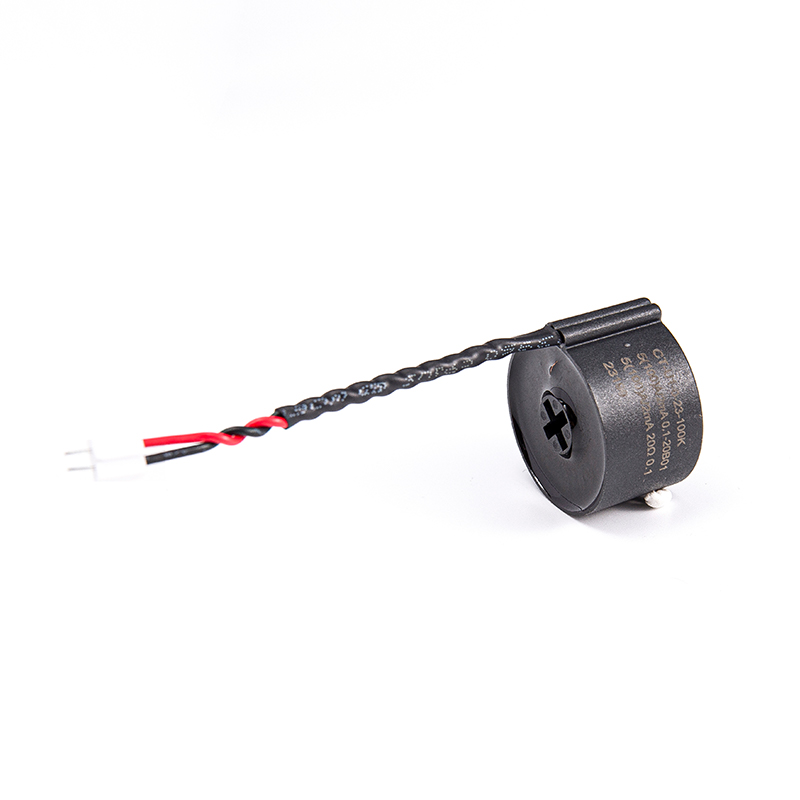

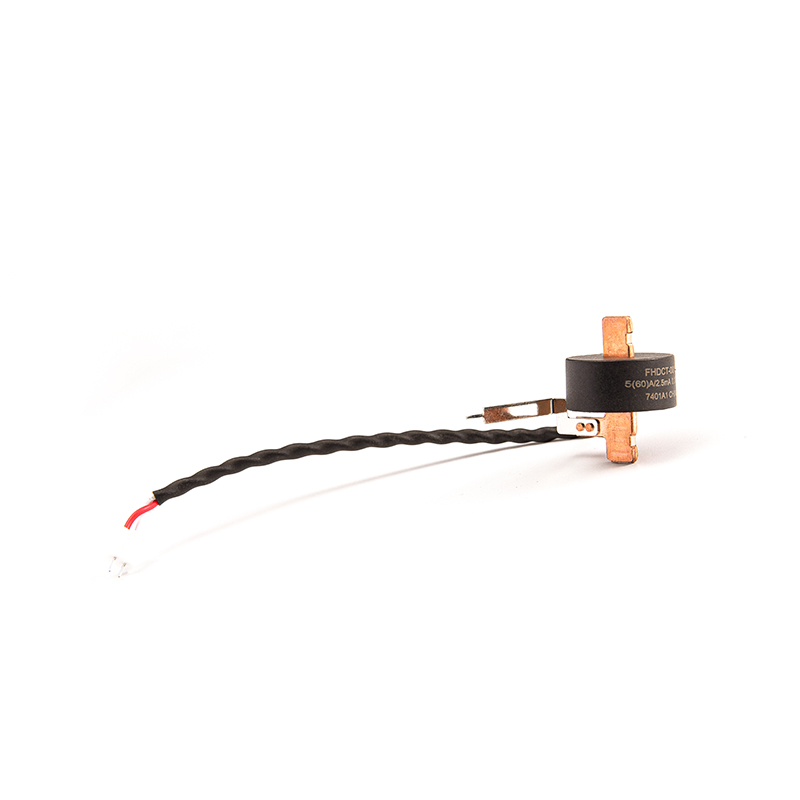

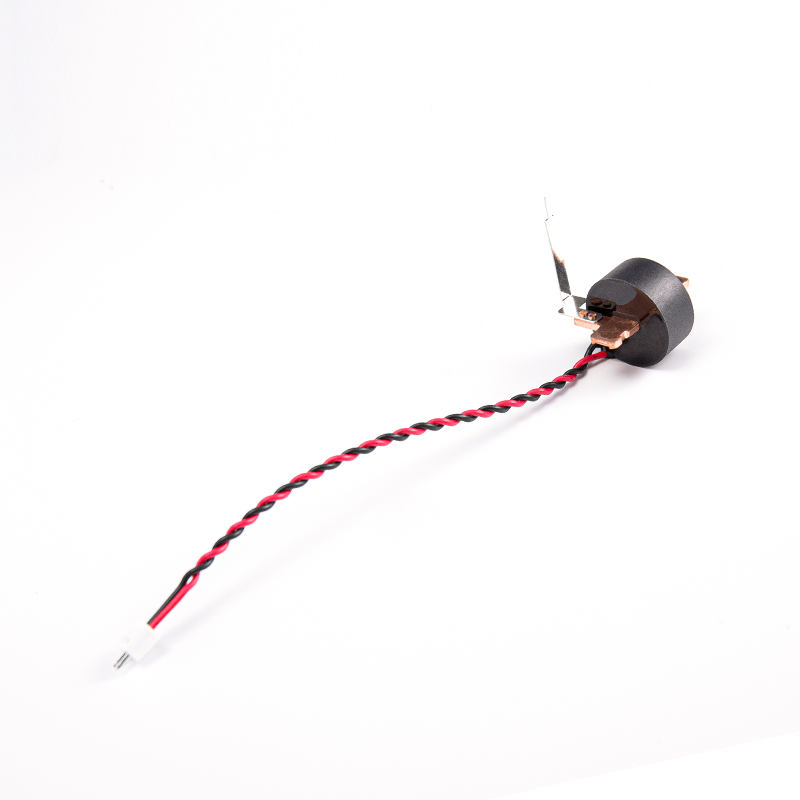

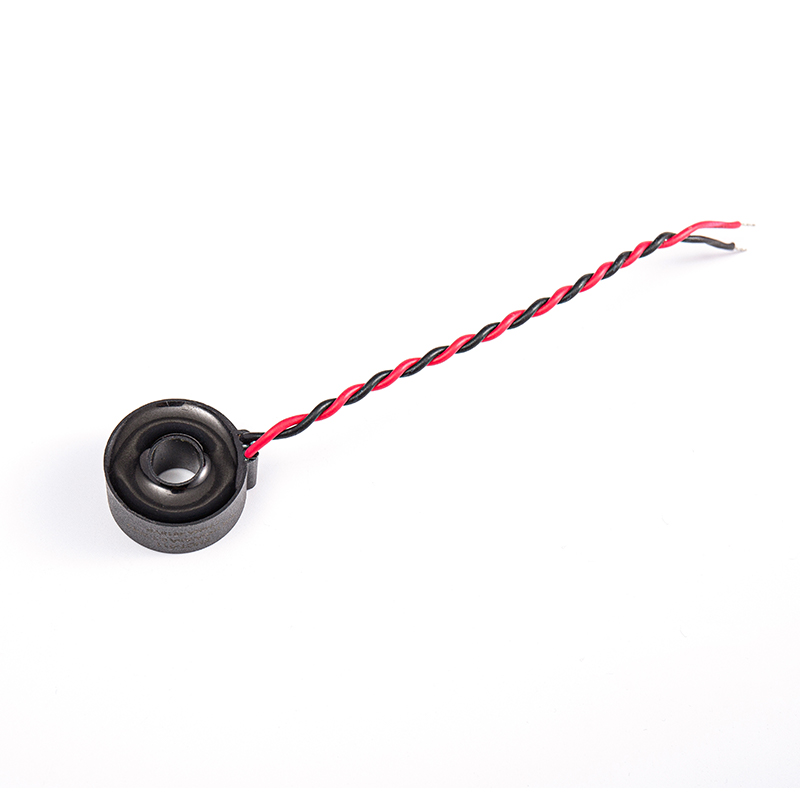

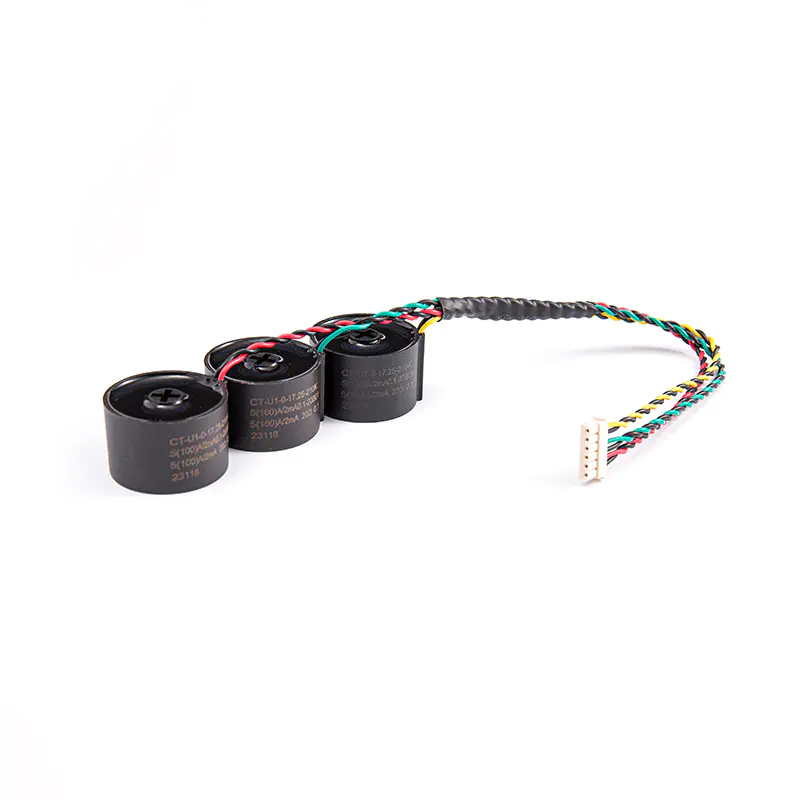

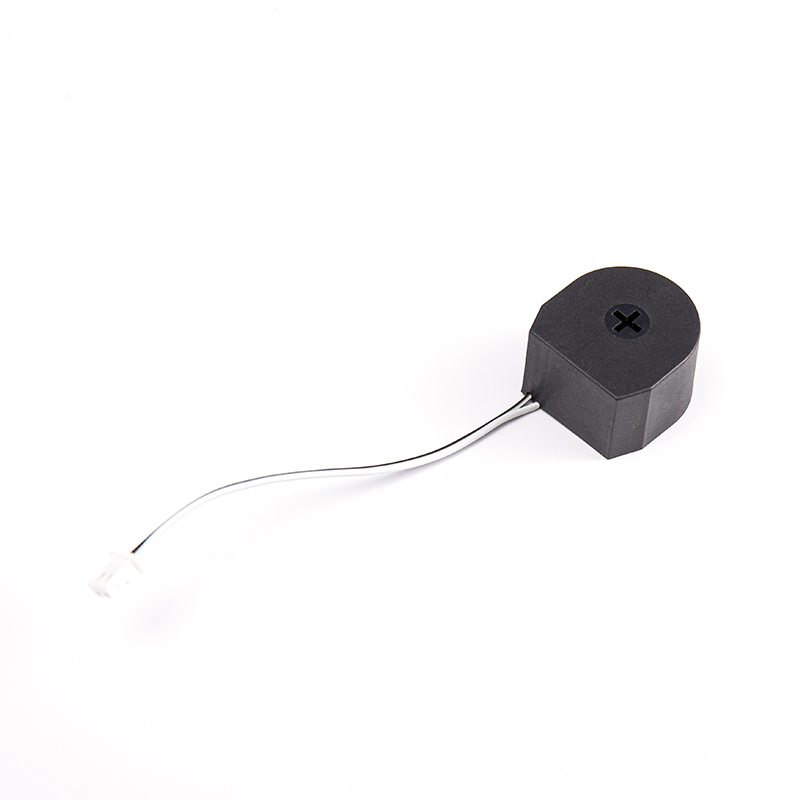

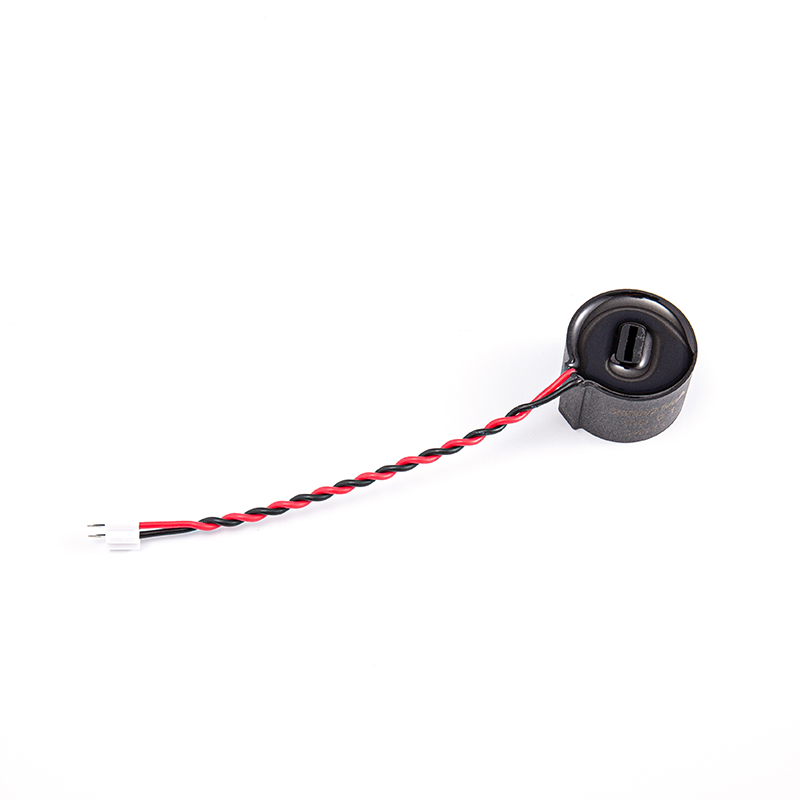

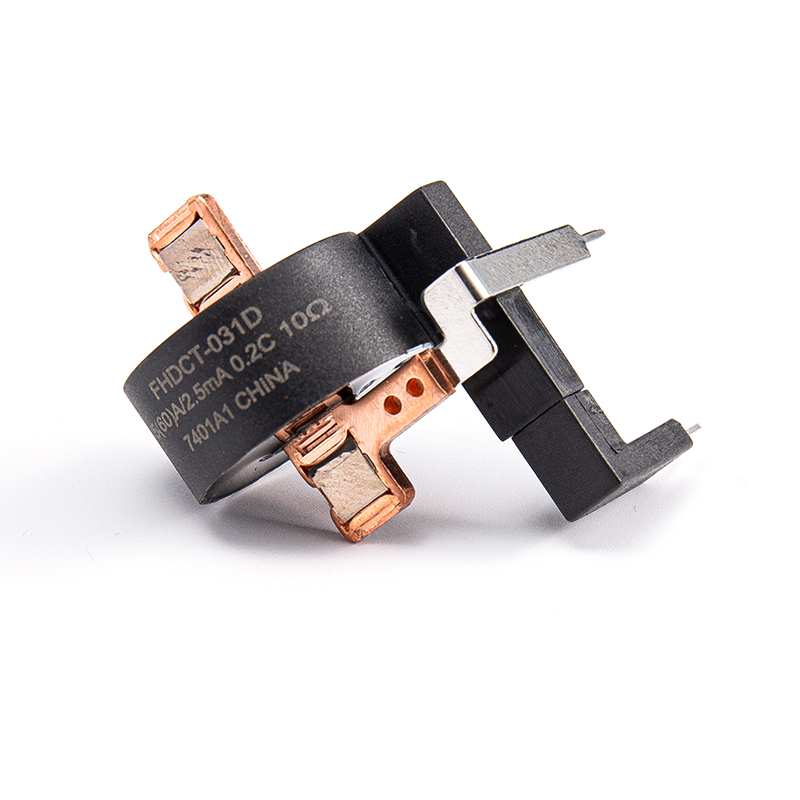

Ang kasalukuyang transpormer (CT) ay isang aparato na ginagamit upang sukatin ang alternating current. Ito ay malawakang ginagamit sa mga sistema ng kuryente upang matiyak ang ligtas at tumpak na pagsubaybay sa kasalukuyang daloy. Kino-convert nito ang malaking kasalukuyang sa pangunahing bahagi sa isang maliit na kasalukuyang sa pangalawang bahagi sa pamamagitan ng prinsipyo ng electromagnetic induction, na maginhawa para sa pagsukat, proteksyon at kontrol. Ang pangunahing pag-andar ng kasalukuyang transpormer ay upang i-convert ang malaking kasalukuyang sa isang maliit na kasalukuyang sa proporsyon upang ito ay masusukat gamit ang mga de-koryenteng instrumento ng pare-parehong mga pagtutukoy. Hindi lamang ito nagbibigay ng halaga ng pagsukat ng kasalukuyang, ngunit gumaganap din ang papel ng electrical isolation sa power system upang maiwasan ang mataas na boltahe na magdulot ng pinsala sa mga kagamitan at tauhan ng pagsukat. Ang disenyo ng istruktura ng kasalukuyang transpormer ay nagbabayad din ng malaking pansin sa pagiging praktiko at kaligtasan. Halimbawa, sinusukat ng through-core current transformer ang kasalukuyang sa pamamagitan ng pagpasa sa wire sa gitnang butas nito. Ginagawang mas maginhawa ng disenyong ito ang pag-install at pagpapanatili. Ang shell ng kasalukuyang transpormer ay karaniwang gawa sa mga plastik o metal na materyales na may magandang katangian ng pagkakabukod at minarkahan ng mga malinaw na kulay upang ipahiwatig ang layunin at kahalagahan nito.
Ang Zhejiang Fanhar Electronics Co., Ltd. ay Custom na Pabrika ng Current Sensor Transformer at Current Measuring Transformer Mga Manufacturer, isang pambansang high-tech na negosyo na dalubhasa sa R&D, pagmamanupaktura, at pagbebenta ng mga relay. Ang aming mga produkto ay malawakang ginagamit sa mga smart home system, photovoltaic new energy, charging piles, smart meters, industrial control, at iba pang larangan.
Sa kasalukuyan, mayroon kaming propesyonal na pangkat ng halos 500 empleyado at nagpapatakbo ng 30 ganap na automated na linya ng produksyon, na may 40% ng aming mga produkto na iniluluwas sa mahigit 20 bansa sa buong mundo. Upang mas mapagsilbihan ang aming mga customer at matugunan ang mga pangangailangan ng merkado, patuloy naming pinapabuti ang aming mga produkto at teknolohiya sa pagmamanupaktura, na nag-iinvest ng 6%-8% ng taunang kita sa benta sa R&D at inobasyon.
Dahil sa matinding pagbibigay-diin sa teknolohikal na inobasyon, kinilala kami bilang National High-Tech Enterprise at Provincial R&D Center, na may hawak na mahigit 40 pambansang patent. Ang aming mga produkto ay nakakuha ng mga internasyonal na sertipikasyon, kabilang ang ISO9001, ISO14001 at ISO45001, pati na rin ang mga awtoritatibong sertipikasyon ng UL, TUV at CQC, na ganap na sumusunod sa mga direktiba ng EU ROHS/REACH.
Pinapanatili ang 98% na rate ng kasiyahan sa paghahatid, ang aming mga produkto ay naglilingkod sa mga pandaigdigang lider ng industriya tulad ng Huawei, Bull, at Eaton sa mga aplikasyon ng smart home, industrial control, new energy, at power meter. Sa hinaharap, ang Fanhar Electronics ay patuloy na magpapalawak ng kapasidad ng produksyon at magpapalalim ng aming presensya sa new energy market, na nagsusumikap na maging isang tagapagbigay sa industriya ng relay. Nag-aalok kami ng Protection Relay CT para sa pagbebenta.
Pangunahing Pag-unawa sa Mga Relay Ang relay ay isang awtomatikong switching device na gumagamit ng maliit na kasalukuyang signal upang kontrolin ang isang high-current na circuit. Sa industriyal na automation, mga gamit sa baha...
Magbasa PaAng Pag-andar ng Maliit na Signal Relay sa Mga Landas sa Kontrol na Mababang Enerhiya A relay ng signal ay binuo upang mapagkakatiwalaan ang mga circuit na mababa ang kasalukuyang, mababang boltahe, nang hindi...
Magbasa PaAng FH63NE ay isang high-performance, high-current bagong relay ng enerhiya binuo ng FANHAR para sa photovoltaic (PV) na bagong enerhiya at mga sistema ng supply ng kuryente. Nagtatampok ito ng 120A contac...
Magbasa PaBakit Iba ang Pag-uugali ng DC Switching sa High Power Ang paglipat ng direktang kasalukuyang sa mataas na boltahe ay isang pangunahing problema sa engineering kaysa sa paglipat ng alternating current. Sa isang AC circuit, ang k...
Magbasa PaSa mga modernong sistema ng kuryente—mula sa mga matalinong tahanan hanggang sa industriyal na automation at renewable energy—ang tumpak na kasalukuyang pagsukat at maaasahang proteksyon ay hindi mapag-usapan. Ang unsung heroes sa likod ng mga function na ito ay mga precision device tulad ng Kasalukuyang Transformer at ang mga espesyal na variant nito. Ang pag-unawa sa kanilang natatanging mga tungkulin ay nakakatulong sa mga inhinyero at mga espesyalista sa pagkuha na gumawa ng matalinong mga desisyon na nagpapahusay sa kaligtasan, kahusayan, at mahabang buhay ng system.
Bagama't kadalasang ginagamit nang palitan, Kasalukuyang Transformer (CT), Kasalukuyang Sensor Transformer , Kasalukuyang Pagsukat ng Transformer , at Proteksyon Relay CT maghatid ng mga natatanging layunin. Isang pamantayan Kasalukuyang Transformer ibinababa ang matataas na pangunahing agos sa ligtas at masusukat na antas. Ang Kasalukuyang Sensor Transformer isinasama ang signal conditioning para sa direktang interface ng microcontroller. Ang Kasalukuyang Pagsukat ng Transformer inuuna ang mataas na katumpakan sa isang malawak na hanay para sa pagsingil at pagsubaybay. Sa wakas, ang Proteksyon Relay CT ay idinisenyo upang manatiling linear sa panahon ng mga kundisyon ng fault, na tinitiyak na gumagana nang tama ang mga protective relay.
Pagpili sa pagitan ng a Kasalukuyang Transformer at a Proteksyon Relay CT depende sa priyoridad ng iyong system: pagsukat fidelity o fault resilience. Para sa mga sistema ng pamamahala ng enerhiya, a Kasalukuyang Pagsukat ng Transformer na may 0.5% na katumpakan ay perpekto. Sa kabaligtaran, para sa mga relay ng proteksyon ng motor o mga panel ng proteksyon ng grid, a Proteksyon Relay CT na may 5P10 o 5P20 accuracy class ay sapilitan upang maiwasan ang core saturation sa panahon ng mga surge.
Ang talahanayan sa ibaba ay nagha-highlight ng mga kritikal na pagkakaiba kapag pumipili sa pagitan ng isang pamantayan Kasalukuyang Pagsukat ng Transformer at a Proteksyon Relay CT para sa iyong susunod na proyekto.
| Tampok | Kasalukuyang Pagsukat ng Transformer | Proteksyon Relay CT |
|---|---|---|
| Pangunahing Layunin | Pagsingil, pagsusuri sa kalidad ng kuryente | Fault detection, relay tripping |
| Klase ng Katumpakan | 0.2, 0.5, 1.0 | 5P10, 5P20, 10P10 |
| Burden Rating | Mas mababa (2.5-15 VA) | Mas mataas (15-30 VA) |
| Pangunahing Materyal | Silicon steel (mataas na μ) | Nickel-iron o advanced na haluang metal |
| Pag-uugali ng Saturation | Mahilig sa saturation >120% In | Nananatiling linear hanggang 20-30x In |
Sa paglaganap ng IoT at mga smart device, ang Kasalukuyang Sensor Transformer ay umunlad na lampas sa isang simpleng coil. Pinagsasama ng mga modernong variant ang mga resistor ng pasanin, amplifier, at maging ang mga analog-to-digital na interface. Binabawasan ng "sensor-ready" na disenyong ito ang pagiging kumplikado ng BOM para sa mga smart meter, EV charger, at industrial controller.
Sa mga photovoltaic system at charging piles, ang mga arc fault at ground overcurrent ay nangangailangan ng matatag na Proteksyon Relay CT . Hindi tulad ng mga karaniwang CT, ang mga device na ito ay nagpapanatili ng linearity hanggang 30 beses ang rate ng kasalukuyang, na tinitiyak na ang mga proteksyon relay ay tumatanggap ng mga tumpak na signal sa panahon ng mga short circuit. Para sa mga motor control center (MCC), pagpapares ng a Proteksyon Relay CT na may mga thermal overload relay ay pinipigilan ang istorbo na tripping habang tinitiyak ang mabibigo na operasyon.
Kahit na isang mataas na kalidad Kasalukuyang Transformer ay mabibigo kung hindi wastong na-install. Palaging sundin ang mga pangalawang panuntunan ng open-circuit: huwag iwanan ang pangalawang CT na bukas habang dumadaloy ang pangunahing kasalukuyang—maaaring mangyari ang mga mapanganib na mataas na boltahe. Para sa Proteksyon Relay CT pag-install, i-verify na ang boltahe ng tuhod point (Vk) ay hindi bababa sa 2x ang maximum na boltahe ng relay sa ilalim ng mga kondisyon ng fault. Gumamit ng mga shorting block para sa ligtas na pagkakakonekta.
A Kasalukuyang Pagsukat ng Transformer ay na-optimize para sa mataas na katumpakan (0.2–1.0%) sa normal na operating currents, karaniwang hanggang 120% ng na-rate na pangunahing kasalukuyang. Gumagamit ito ng mas mababang mga core ng saturation at angkop para sa pagsukat ng enerhiya at pagsubaybay sa kapangyarihan. Sa kaibahan, a Proteksyon Relay CT ay idinisenyo upang mapanatili ang linearity sa ilalim ng mga kundisyon ng fault (hanggang sa 20–30x rate na kasalukuyang) na may mga klase ng katumpakan tulad ng 5P10 o 10P20. Ang core nito ay may mas mataas na saturation na punto ng tuhod, na tinitiyak na gumagana nang tama ang mga relay nang walang pagbaluktot. Ang paggamit ng pagsukat ng CT para sa proteksyon ay maaaring humantong sa core saturation at relay na hindi gumagana sa panahon ng mga short circuit.
Para sa direktang interface ng microcontroller, piliin ang a Kasalukuyang Sensor Transformer na may built-in na signal conditioning. Maghanap ng mga modelo ng boltahe na output (0-3.3V o 0-5V) na tumutugma sa iyong sanggunian sa ADC. Mga pangunahing parameter: turns ratio (hal., 1000:1), output sensitivity (mV/A), at phase error (<1°). Bilang kahalili, pumili ng isang karaniwang CT kasama ang isang panlabas na risistor ng pasanin at isang op-amp circuit. Para sa katumpakan, gumamit ng CT na may built-in na precision burden at isang rail-to-rail output amplifier. Kasama rin sa maraming disenyo ang DC offset (hal., 2.5V para sa bipolar current sensing).
Kabilang sa mga karaniwang sanhi ang: (1) Buksan ang pangalawang circuit — huwag kailanman iwanan ang pangalawang diskargado; laging maglagay ng burden resistor o shorting block. (2) Maling pag-clamping sa core — dapat na ganap na mag-click ang mga split-core na CT; ang dumi o misalignment ay nakakabawas sa pagkabit. (3) Maling polarity ng mga kable — palitan ang mga lead ng S1/S2. (4) Hindi sapat ang pangunahing kasalukuyang — Ang mga CT ay may pinakamababang panimulang kasalukuyang (karaniwang 0.5-1% ng na-rate). (5) Masyadong mataas ang pangalawang pasanin — bawasan ang haba ng cable o dagdagan ang wire gauge. Gumamit ng isang clip-on na metro upang i-verify na umiiral ang pangunahing kasalukuyang bago i-troubleshoot ang CT.
Sa teknikal, oo, ngunit hindi ito inirerekomenda. A Proteksyon Relay CT nagsasakripisyo ng low-current linearity para sa mataas na fault tolerance. Sa mga agos na mas mababa sa 5-10% ng na-rate, ang error nito ay maaaring lumampas sa 2-3%, na ginagawa itong hindi angkop para sa tumpak na pagsingil ng enerhiya o pagsusuri ng kuryente. Para sa mga layunin ng pagsukat, palaging gumamit ng dedikado Kasalukuyang Pagsukat ng Transformer (Klase 0.5 o 0.2). Sa kabaligtaran, ang isang pagsukat na CT ay hindi dapat gamitin sa mga circuit ng proteksyon - mababad ito sa panahon ng isang fault, na magiging sanhi ng pagbagsak ng mga relay ng proteksyon.
Para sa kaligtasan at pagsunod, hilingin ang UL 2808 (US/Canada), IEC 61869-2 (internasyonal na pamantayan para sa mga CT), at TUV (Europe). Para sa pagsunod sa kapaligiran, nangangailangan ng mga deklarasyon ng RoHS at REACH. Sa PV at EV charging applications, hanapin ang UL 1741 o IEC 62053 para sa mga CT ng pagsukat. Para sa Proteksyon Relay CT , i-verify ang mga klase ng IEC 61869-2 (hal., 5P10) at opsyonal na VDE 0414. Nagbibigay din ang mga kagalang-galang na manufacturer ng mga sertipiko ng pagkakalibrate ng ISO 17025. Palaging humiling ng mga ulat sa pagsubok para sa error sa ratio, phase displacement, at knee point voltage.
