FH20T 43A Bagong Energy Relay: High-Load Switching at Safety Isolation para sa Photovoltaic at Charging Pile Application

Sa panahon na ang bagong energy power generation, energy storage system, at electric vehicle charging piles ay mabilis na lumaganap, ang mga bagong energy relay, bilang pangunahing switching component sa mga circuit, ay direktang nakakaapekto sa stable na operasyon ng kumpletong kagamitan sa pamamagitan ng kanilang kasalukuyang kakayahan sa pagdadala, safety isolation level, at pangmatagalang pagiging maaasahan. Ang FH20T ay isang high-power PCB relay na idinisenyo para sa mga pangangailangang ito. Nag-aalok ito ng 43A switching capability, 1 Form A contact, 2.0mm contact gap option, at coil energy-saving holding function, na ginagawa itong perpektong pagpipilian para sa mga photovoltaic inverters, charging piles, at iba pang application.

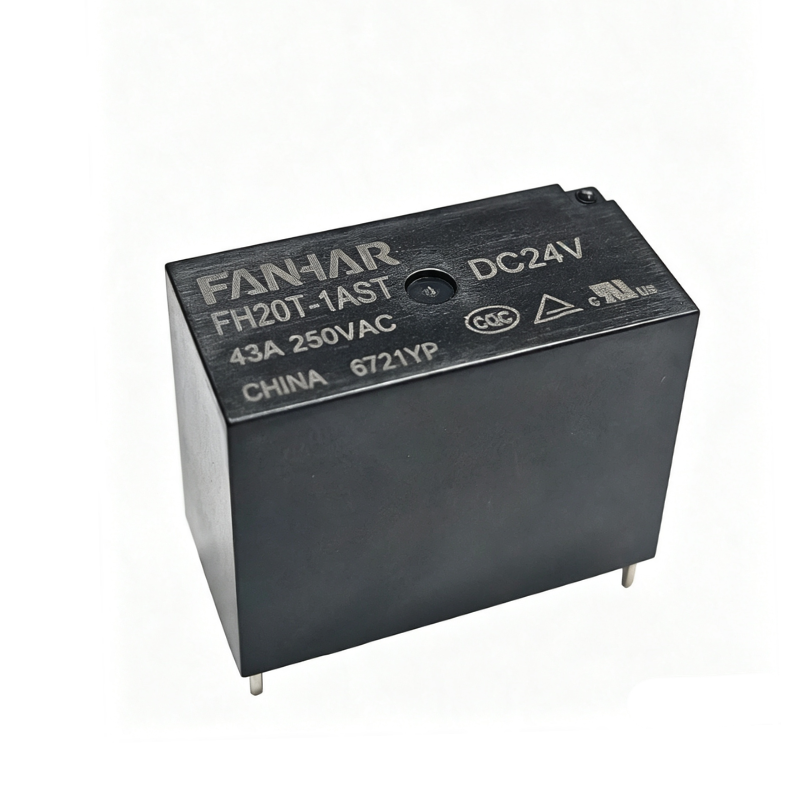

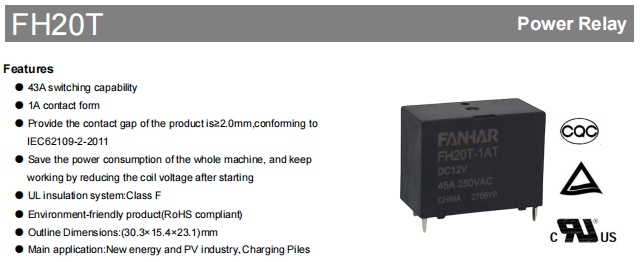

FH20T 43A Bagong Enerhiya Relay Ang FANHAR FH20T ay isang PCB relay na may 43A switching capability, 1 Form A contact, at isang opsyonal na 2.0mm contact gap. Ito ay umaayon sa IEC62109-2:2011 at angkop para sa bagong enerhiya, photovoltaic, charging pile, at iba pang mga application. Sinusuportahan nito ang pagbabawas ng boltahe ng coil pagkatapos ng startup upang mapanatili ang operasyon, na nagse-save ng pangkalahatang pagkonsumo ng kuryente. Nagtatampok ito ng UL Class F insulation system at sumusunod sa RoHS. Tingnan ang Produkto →

Mga Pangunahing Kalamangan: Ligtas, Mahusay, Lumalaban sa Mataas na Temperatura

Sapat na Gap sa Pakikipag-ugnayan, Pagtugon sa Mga Pamantayan sa Kaligtasan ng Photovoltaic

Ang puwang pagkatapos ng pagbukas ng mga panloob na contact ng isang relay ay direktang nakakaapekto sa kaligtasan ng paghihiwalay. Nag-aalok ang FH20T ng dalawang opsyon sa contact gap: ang karaniwang uri ng Nil ay 1.8mm, at ang uri ng BG ay 2.0mm. Kapag ang agwat sa pakikipag-ugnayan ng produkto ay ≥2.0mm, tumutugma ito sa IEC62109-2:2011, "Mga kinakailangan sa kaligtasan para sa mga power converter para sa mga photovoltaic power system." Para sa mga application na may mataas na boltahe gaya ng mga photovoltaic inverters at charging piles, ang pagpili sa bersyon ng BG ay mas makakatugon sa mga kinakailangan sa kaligtasan sa paghihiwalay.

Pagbabawas ng Boltahe Pagkatapos ng Startup para sa Paghawak, Makabuluhang Pinababa ang Pangkalahatang Pagkonsumo ng kapangyarihan

Sinusuportahan ng FH20T ang isang gumaganang diskarte sa pagbabawas ng boltahe ng coil pagkatapos ng startup upang mapanatili ang operasyon. Pagkatapos na humila ang relay, isang mas mababang boltahe ng coil ang kailangang panatilihin upang panatilihing sarado ang mga contact. Kung ikukumpara sa tuluy-tuloy na full-boltahe na pagmamaneho, maaari nitong epektibong mabawasan ang pagkonsumo ng kuryente sa coil. Ang mga rekomendasyon sa paghawak ng boltahe na ibinigay sa datasheet ay:

• Ambient temperature 23°C: hawak na boltahe 40%–70% Un
• Temperatura sa paligid 85°C: hawak na boltahe 40%–55% Un

Nakakatulong ang function na ito na bawasan ang pagtaas ng temperatura ng system at pagkawala ng kuryente, na ginagawa itong angkop para sa pag-charge ng mga tambak, inverters, at iba pang kagamitan na nangangailangan ng pangmatagalang standby o tuluy-tuloy na operasyon.

UL Class F Insulation System, Nakikibagay sa Mataas na Temperatura na Mga Kapaligiran

Gumagamit ang FH20T ng UL Class F insulation system, na tumutulong na mapanatili ang pagiging maaasahan ng pagkakabukod sa mga kapaligirang may mataas na temperatura. Ang saklaw ng operating ambient temperature nito ay -40°C hanggang 85°C, na umaangkop sa mga kinakailangan sa malawak na temperatura ng mga bagong senaryo ng enerhiya at kontrol sa industriya.

Mga Materyal na Pangkalikasan, Sumusunod sa RoHS

Sumusunod ang produkto sa mga kinakailangan sa kapaligiran ng RoHS at hindi naglalaman ng mga nakakapinsalang sangkap gaya ng lead, mercury, at hexavalent chromium. Maaari nitong matugunan ang mga kinakailangan ng mga rehiyon na may mahigpit na mga regulasyon sa kapaligiran, tulad ng European Union, para sa pag-export.

Kapasidad ng Pag-load at Mga Parameter ng Elektrisidad

Ang contact system ng FH20T ay gumagamit ng AgSnO₂ na materyal, na pinagsasama ang paglaban sa welding at arc erosion. Ang unang paglaban sa pakikipag-ugnay ay kinokontrol sa ≤100mΩ (sa ilalim ng 6VDC 1A na mga kondisyon ng pagsubok), tinitiyak ang mababang pagkawala ng pagpapadaloy. Sa mga tuntunin ng pagganap ng pagkakabukod, ang paunang insulation resistance ay umabot sa 1000MΩ (500VDC), ang dielectric strength sa pagitan ng mga bukas na contact ay 2500VAC/1min, at ang dielectric na lakas sa pagitan ng coil at mga contact ay 4500VAC/1min, na nagbibigay ng sapat na safety margin para sa high-low voltage isolation. Ang oras ng pagpapatakbo ay ≤20ms, at ang oras ng paglabas ay ≤10ms, na nakakatugon sa mga kinakailangan sa bilis ng pagtugon ng karamihan sa mga pang-industriya na kontrol at mga aplikasyon ng power electronics.

Pangunahing Load at Mga Parameter ng Elektrisidad

Mga Detalye ng Coil at Energy-Saving Holding

Nagbibigay ang FH20T ng tatlong karaniwang boltahe ng coil: DC5V, DC12V, at DC24V, lahat ay may nominal na kapangyarihan na 3800mW. Ang iba't ibang mga boltahe ng coil ay tumutugma sa iba't ibang mga boltahe ng pagpapatakbo, mga boltahe ng paglabas, mga na-rate na alon, at mga resistensya ng coil, na nagpapahintulot sa mga user na mabilis na tumugma ayon sa boltahe ng kontrol ng system. Ang boltahe ng pagpapatakbo ay ang pinakamababang boltahe na kinakailangan para sa maaasahang pull-in ng relay, at dapat tiyakin ng disenyo na ang boltahe ng drive ay hindi mas mababa sa halagang ito; tinutukoy ng release boltahe ang sensitivity ng power-off reset.

Mga Detalye ng Coil

Mechanical Strength at Environmental adaptability

Ang mga bagong kagamitan sa enerhiya ay kadalasang nahaharap sa vibration, shock, at malawak na pagbabago sa temperatura. Ang FH20T ay gumaganap nang mahusay sa mekanikal na pagganap: ang functional shock resistance ay maaaring umabot sa 196m/s² (20g), at ang mapanirang shock resistance ay umabot sa 980m/s² (100g), sapat upang makayanan ang mga aksidenteng banggaan sa panahon ng transportasyon at pag-install. Ang vibration resistance ay 10Hz–55Hz na may amplitude na 1.5mm, na tinitiyak ang matatag na operasyon malapit sa mga pinagmumulan ng vibration gaya ng mga fan at compressor. Ang saklaw ng operating temperature ay -40°C hanggang 85°C, at ang humidity tolerance ay 5%–85%, na umaangkop sa mga maalinsangang kapaligiran.

Sa mga tuntunin ng buhay, ang mekanikal na buhay ay 2×10⁵ na pagpapatakbo, at ang buhay ng kuryente ay 2×10⁴ na pagpapatakbo sa ilalim ng 43A 250VAC, ON/OFF ratio 1s/9s, at mga kondisyon ng temperatura ng silid. Ang data sa buhay sa itaas ay mga reference na halaga sa ilalim ng mga kundisyon ng pagsubok na tinukoy sa datasheet. Ang aktwal na buhay ay maaapektuhan ng uri ng pagkarga, dalas ng paglipat, temperatura sa paligid, at iba pang mga salik. Para sa mga kagamitan tulad ng pag-charge ng mga tambak at inverter, ang antas ng buhay na ito ay maaaring makamit ng ilang taon ng mga normal na siklo ng paggamit.

Konstruksyon at Pagpili Batay sa Operating Environment

Nagbibigay ang FH20T ng dalawang pamamaraan ng proteksyon sa panloob na istraktura, na maaaring mapili ayon sa kalinisan ng aktwal na kapaligiran sa pagtatrabaho:

• Flux proofed: Angkop para sa malinis na kapaligiran, walang mga corrosive na gas gaya ng H₂S, SO₂, NO₂, at conductive dust. Maaaring pigilan ng ganitong uri ang pagpasok ng flux sa panahon ng paghihinang at may kalamangan sa gastos.
• Plastic sealed: Inirerekomenda para sa mga hindi malinis na kapaligiran gaya ng mga pang-industriyang lugar at mga panlabas na cabinet na maaaring naglalaman ng mga nakakaagnas na gas o alikabok. Ang plastic-sealed na istraktura ay maaaring mas epektibong ihiwalay ang mga panlabas na pollutant at matiyak ang pangmatagalang mababang contact resistance.

Ang dalawang istruktura ay may parehong mga sukat ng outline: 30.3mm (L) × 15.4mm (W) × 23.1mm (H). Gumagamit sila ng karaniwang PCB pin mounting. Ang PCB layout tolerance ay inirerekomenda na kontrolin sa loob ng ±0.1mm. Para sa mga pagpapaubaya sa dimensyon ng balangkas, mangyaring sumangguni sa mga detalyadong anotasyon sa datasheet.

Mga Karaniwang Aplikasyon

Ang FH20T ay pangunahing idinisenyo para sa bagong enerhiya, industriya ng PV, at mga tambak sa pagsingil. Sa mga application na ito, ginagamit ito bilang PCB-mounted power relay para sa load switching at power control kung saan kinakailangan ang 43A switching capability, high insulation performance, at compact footprint.

Mga Photovoltaic Inverters at PV System

Ang FH20T ay maaaring gamitin sa mga photovoltaic inverters at PV system para sa load switching, auxiliary power control, at output control. Kapag ang disenyo ay kailangang umayon sa IEC62109-2:2011, ang BG na bersyon na may 2.0mm contact gap ay maaaring piliin.

Nagcha-charge ng Piles

Sa charging piles, ang FH20T ay maaaring gamitin para sa internal power switching, output control, at auxiliary load control. Ginagawa nitong angkop ang 43A switching capability at PCB mounting nito para sa mga compact charging equipment na disenyo.

Bagong Kagamitan sa Enerhiya

Para sa iba pang bagong kagamitan sa enerhiya, ang FH20T ay nagbibigay ng switching solution para sa power control at load switching. Kung ang relay ay ginagamit para sa tuluy-tuloy na kasalukuyang pagdadala, ang derating ay dapat suriin batay sa temperatura ng kapaligiran, PCB copper foil, at pagtaas ng temperatura ng terminal.

Mga Madalas Itanong

Konklusyon

Ang FH20T na bagong energy relay ay tumatagal ng 43A switching capability, BG version ≥2.0mm safety gap, IEC62109-2:2011 conformity, UL Class F insulation system, at coil voltage-reducing holding function bilang core competitiveness nito. Hindi lamang nito natutugunan ang mahigpit na mga kinakailangan sa paghihiwalay ng kaligtasan ng mga photovoltaic inverters, ngunit umaangkop din sa pagtugis ng mataas na kasalukuyang at mahabang buhay sa mga tambak na nagcha-charge ng electric vehicle. Ang compact na disenyo ng PCB nito at ang kakayahang umangkop sa kapaligiran ay ginagawa itong maaasahang switching component sa mga bagong produkto ng kuryente.

Para sa higit pang mga modelo ng boltahe ng coil o mga serbisyo sa pagpapasadya, mangyaring makipag-ugnayan sa aming technical support team. Maaaring magbago ang mga detalye nang walang abiso. Mangyaring sumangguni sa pinakabagong opisyal na datasheet.
