Ang mga bagong relay ng enerhiya ay nagkokonekta o nagdidiskonekta ng mga circuit sa pamamagitan ng pagkilos ng electromagnetic force. Mayroon silang mataas na pagiging maaasahan, mababang pagkonsumo ng kuryente, malakas na mga kakayahan sa anti-interference, at mahusay na pagtutol sa mataas na boltahe at mataas na kasalukuyang. Ang mga ito ay kailangang-kailangan na mga pangunahing sangkap sa mga bagong sistema ng enerhiya. Mula sa pananaw ng pagganap ng produkto, ang mga bagong relay ng enerhiya ay karaniwang may mas mataas na kapasidad ng pag-load, halimbawa, ang maximum na load ay maaaring umabot sa 40A, na angkop para sa isang boltahe na kapaligiran na 277VAC, at may maraming mga hanay ng mga configuration ng contact, tulad ng dalawang set ng mga normal na bukas na contact at isang set ng mga normal na nakasara na auxiliary contact, upang matugunan ang mga kumplikadong pangangailangan sa kontrol. Ang mga contact materials ay pangunahing binubuo ng silver alloy o AgSnO2, na nagpapakita ng magandang conductivity at wear resistance, na tinitiyak ang pangmatagalang matatag na operasyon. Sa larangan ng automotive, ang mga bagong relay ng enerhiya ay may mahalagang papel sa mga de-koryenteng sasakyan. Ginagamit ang mga ito sa mga pangunahing bahagi gaya ng mga sistema ng pamamahala ng baterya, mga sistema ng kontrol ng motor, mga sistema ng pag-charge, at proteksyon ng circuit na may mataas na boltahe.
Ang Zhejiang Fanhar Electronics Co., Ltd. ay Custom na Mga Supplier ng Relay para sa Photovoltaic at EV Charging New Energy at Mga Relay para sa Solar Power Mga Manufacturer, isang pambansang high-tech na negosyo na dalubhasa sa R&D, pagmamanupaktura, at pagbebenta ng mga relay. Ang aming mga produkto ay malawakang ginagamit sa mga smart home system, photovoltaic new energy, charging piles, smart meters, industrial control, at iba pang larangan.
Sa kasalukuyan, mayroon kaming propesyonal na pangkat ng halos 500 empleyado at nagpapatakbo ng 30 ganap na automated na linya ng produksyon, na may 40% ng aming mga produkto na iniluluwas sa mahigit 20 bansa sa buong mundo. Upang mas mapagsilbihan ang aming mga customer at matugunan ang mga pangangailangan ng merkado, patuloy naming pinapabuti ang aming mga produkto at teknolohiya sa pagmamanupaktura, na nag-iinvest ng 6%-8% ng taunang kita sa benta sa R&D at inobasyon.
Dahil sa matinding pagbibigay-diin sa teknolohikal na inobasyon, kinilala kami bilang National High-Tech Enterprise at Provincial R&D Center, na may hawak na mahigit 40 pambansang patent. Ang aming mga produkto ay nakakuha ng mga internasyonal na sertipikasyon, kabilang ang ISO9001, ISO14001 at ISO45001, pati na rin ang mga awtoritatibong sertipikasyon ng UL, TUV at CQC, na ganap na sumusunod sa mga direktiba ng EU ROHS/REACH.
Pinapanatili ang 98% na rate ng kasiyahan sa paghahatid, ang aming mga produkto ay naglilingkod sa mga pandaigdigang lider ng industriya tulad ng Huawei, Bull, at Eaton sa mga aplikasyon ng smart home, industrial control, new energy, at power meter. Sa hinaharap, ang Fanhar Electronics ay patuloy na magpapalawak ng kapasidad ng produksyon at magpapalalim ng aming presensya sa new energy market, na nagsusumikap na maging isang tagapagbigay sa industriya ng relay. Nag-aalok kami ng Mga Relay para sa Solar Power para sa pagbebenta.
Pangunahing Pag-unawa sa Mga Relay Ang relay ay isang awtomatikong switching device na gumagamit ng maliit na kasalukuyang signal upang kontrolin ang isang high-current na circuit. Sa industriyal na automation, mga gamit sa bahay, mga sistema ng kuryente, at kagamitan sa komunikasyon, ang mga relay ay nagsisilbing parehong "tu...
Magbasa PaAng Pag-andar ng Maliit na Signal Relay sa Mga Landas sa Kontrol na Mababang Enerhiya A relay ng signal ay binuo upang mapagkakatiwalaan ang mga circuit na mababa ang kasalukuyang, mababang boltahe, nang hindi nagpapakilala ng ingay o resistensya sa pakikipag-ugnay na maaaring makasira ng isang sukat o contr...

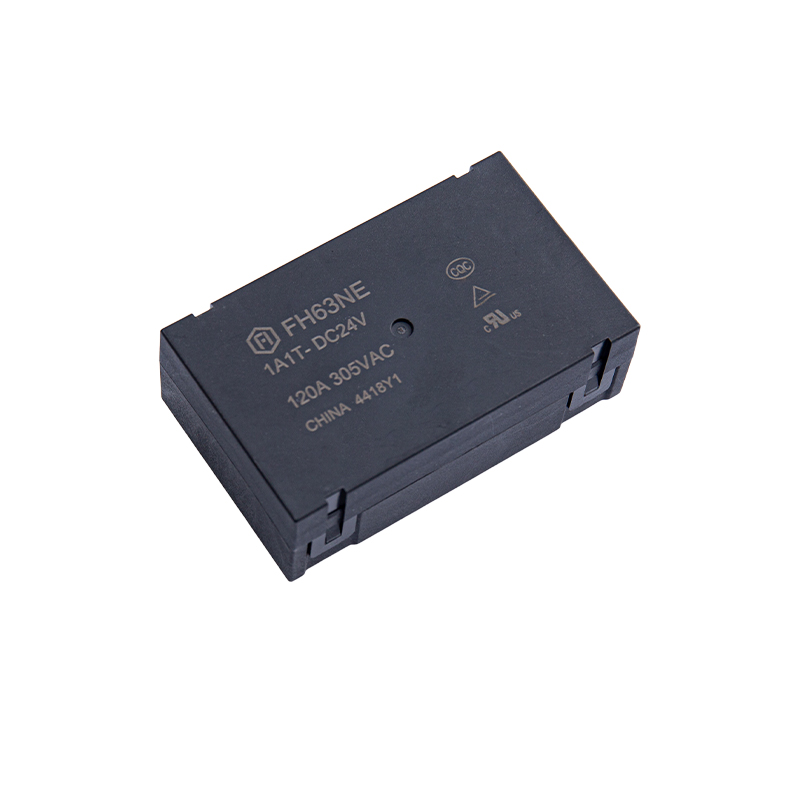

Magbasa PaAng FH63NE ay isang high-performance, high-current bagong relay ng enerhiya binuo ng FANHAR para sa photovoltaic (PV) na bagong enerhiya at mga sistema ng supply ng kuryente. Nagtatampok ito ng 120A contact switching capability, mga sukat na 71mm × 43mm × 24.6mm, isang Class F UL insulation system, at is...
Magbasa PaAng mga inhinyero ng Fanhar Electronics ay regular na naglalagay ng tanong na ito mula sa mga taga-disenyo ng inverter at charger: bakit hindi magagamit ang isang karaniwang AC relay sa isang katumbas na rating ng boltahe ng DC? Ang sagot ay nasa arc physics. Sa mga AC circuit, ang kasalukuyang pumasa sa zero dalawang beses bawat cycle, na natural na pinapatay ang arko sa pagitan ng mga contact sa panahon ng paglipat. Ang mga DC circuit ay walang ganoong zero crossing — sa sataling mabuo ang isang arko sa pagitan ng mga pagbubukas ng mga contact, ito ay nagpapatuloy sa sarili hangga't ang boltahe sa pagitan ng puwang ay lumampas sa arc extinction threshold.
Bagong Energy Relay na inilaan para sa mataas na boltahe na serbisyo ng DC na tugunan ito sa pamamagitan ng kumbinasyon ng mga hakbang sa disenyo: lumawak ang mga puwang sa pakikipag-ugnay upang pilitin ang arc na mag-inat at magpalamig, mga magnetic blowout coil na nagpapalihis sa arc sa mga ceramic arc chute, at mga contact material na pinili para sa mababang erosion sa ilalim ng matagal na arcing. Kung wala ang mga feature na ito, ang isang relay switching 600–1000 VDC ay maaaring mabigong maputol sa loob ng kinakailangang oras, na humahantong sa contact welding o panloob na carbonization na nakompromiso ang pagkakabukod.
Mahalaga rin ang polarity ng koneksyon sa DC. Maraming mga selyadong disenyo ng relay ang na-rate para sa DC switching lamang sa isang partikular na polarity orientation na may kaugnayan sa arc blowout magnet. Ang pagbabalik sa polarity ay maaaring mabawasan ang epektibong puwersa ng pagkalipol ng arko sa pamamagitan ng 30–50%, na lubhang nagpapaikli sa buhay ng pakikipag-ugnayan. Palaging kumpirmahin ang mga kinakailangan sa polarity sa relay datasheet bago i-finalize ang mga layout ng PCB o terminal block.
Ang mga string inverter at microinverter ay regular na naka-install sa labas sa direktang sikat ng araw, kung saan ang panloob na temperatura ng enclosure ay maaaring umabot sa 70°C–85°C kahit na ang ambient ay 40°C lamang. Para sa Mga Relay ng Photovoltaic and Mga Relay ng Solar Power naka-mount sa loob ng mga enclosure na ito, ang thermal management ay hindi isang pangalawang pagsasaalang-alang - direkta itong nakakaapekto sa parehong kapasidad ng contact at tagal ng coil.
Tumataas ang resistensya ng coil sa temperatura (humigit-kumulang 0.4% bawat °C para sa mga paikot-ikot na tanso ), na nangangahulugan na ang isang relay na idinisenyo upang humila sa 80% ng nominal na boltahe sa temperatura ng silid ay maaaring mabigo na maasahan na kumilos sa mataas na temperatura kung ang boltahe ng coil ay nasa mababang dulo ng hanay ng supply. Dapat i-validate ng mga inhinyero ang pull-in na boltahe na margin sa buong saklaw ng temperatura ng pagpapatakbo, hindi lamang sa paligid.
Sa bahagi ng contact, ang tuluy-tuloy na kasalukuyang derating na mga curve na inilathala sa mga relay datasheet ay karaniwang ipinapalagay ang free-air convection. Sa mga selyadong enclosure na may mahinang airflow, ang aktwal na pagbabawas ay maaaring 15–25% na mas agresibo kaysa sa na-publish na curve. Kung saan pinahihintulutan ang board space, ang pagpili ng relay ng isang kasalukuyang klase na mas mataas kaysa sa kinakalkula na maximum load current ay nagbibigay ng makabuluhang thermal headroom na walang makabuluhang epekto sa gastos.
Ang mga komersyal na EV charging station ay nakakaranas ng mga switching cycle na higit pa sa karamihan ng mga pang-industriyang control application. Maaaring makumpleto ang isang busy na istasyon ng fast-charging ng DC 40–80 session ng pagsingil bawat araw , ang bawat isa ay nangangailangan ng maraming relay connect at disconnect operations para sa pag-detect ng sasakyan, pre-charge sequencing, at main contactor control. Sa loob ng sampung taong buhay ng serbisyo, maaari itong maipon sa 150,000–300,000 mekanikal na operasyon sa mga pangunahing switching relay lamang.
Mga EV Charging Relay na inilaan para sa tungkuling ito ay dapat matugunan ang parehong mekanikal na pagtitiis (mga operasyong walang load) at mga de-koryenteng pagtitiis (mga operasyon sa na-rate na kasalukuyang pagkarga at boltahe) na mga target. Ang dalawang figure ay hindi katumbas - ang electrical endurance sa buong DC load ay karaniwang isang ikasampu o mas kaunti ng mechanical endurance rating. Ang pagtukoy lamang sa mekanikal na pagtitiis kapag inihahambing ang mga opsyon sa relay ay isang karaniwang error sa pagkuha na humahantong sa mga napaaga na pagkabigo sa field.
Ang mga pre-charge na relay circuit, na ginagamit upang limitahan ang inrush na kasalukuyang sa mga capacitor ng bus bago ang pagsasara ng pangunahing contactor, ay nararapat na partikular na atensyon. Ang mga relay na ito ay madalas na lumilipat sa ilalim ng mga kundisyon ng bahagyang pagkarga na nagpapabilis sa isang partikular na mode ng pagkabigo: makipag-ugnayan sa pag-rough ng ibabaw mula sa paulit-ulit na mababang-enerhiya na arcing. Ang paggamit ng uri ng relay na may mga selyadong contact at noble metal contact overlay sa pre-charge na posisyon ay nagpapalawak ng mga agwat sa pagpapanatili nang malaki kumpara sa mga open-frame na disenyo.
Ang hangganan sa pagitan Mga High Voltage DC Relay at ang mga DC contactor ay madalas na hindi maintindihan sa bagong disenyo ng sistema ng enerhiya. Ang mga relay at contactor ay nagbabahagi ng parehong pangunahing prinsipyo ng pagpapatakbo - ang isang electromagnetic coil ay nagpapakilos ng isang hanay ng mga contact - ngunit naiiba ang mga ito sa kasalukuyang kapasidad, form factor, at ang control circuit power na kailangan nila. Para sa Renewable Energy Relay sa hanay ng 10A–100A, ang mga selyadong relay package ay nag-aalok ng makabuluhang board space at mga bentahe sa timbang kaysa sa mga katumbas na contactor, na may coil power consumption na kadalasang mas mababa sa 1W sa latching configurations.
Ang praktikal na pamantayan sa pagpili ay bumaba sa tatlong mga parameter:
Nagbibigay kami ng mga relay solution na na-validate sa mga residential storage inverters, commercial PV combiner box, at DC-coupled na mga sistema ng pamamahala ng baterya, na sumusuporta sa mga design team sa pagtutugma ng tamang switching device sa bawat node sa power conversion chain.
