Pangkalahatang-ideya ng Produkto
Ang FH80NE-40 ay isang 40A high-voltage DC relay na idinisenyo para sa mga high-voltage system sa mga bagong sasakyang pang-enerhiya. Ito ay pangunahing inilaan para sa pre-charge relay at heating relay applications. Ang produkto ay nagbibigay ng 40A tuloy-tuloy na kasalukuyang-carrying na kakayahan sa 85°C, isang rated load na 40A 450VDC, at isang maximum na switching voltage na hanggang 750VDC. Sinusuportahan din nito ang panandaliang high-current na kakayahan, na ginagawa itong angkop para sa mga senaryo ng PCB-mount na may mataas na kinakailangan para sa pagiging maaasahan, dielectric na makatiis na kakayahan, at mga sukat ng espasyo.
Ang product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

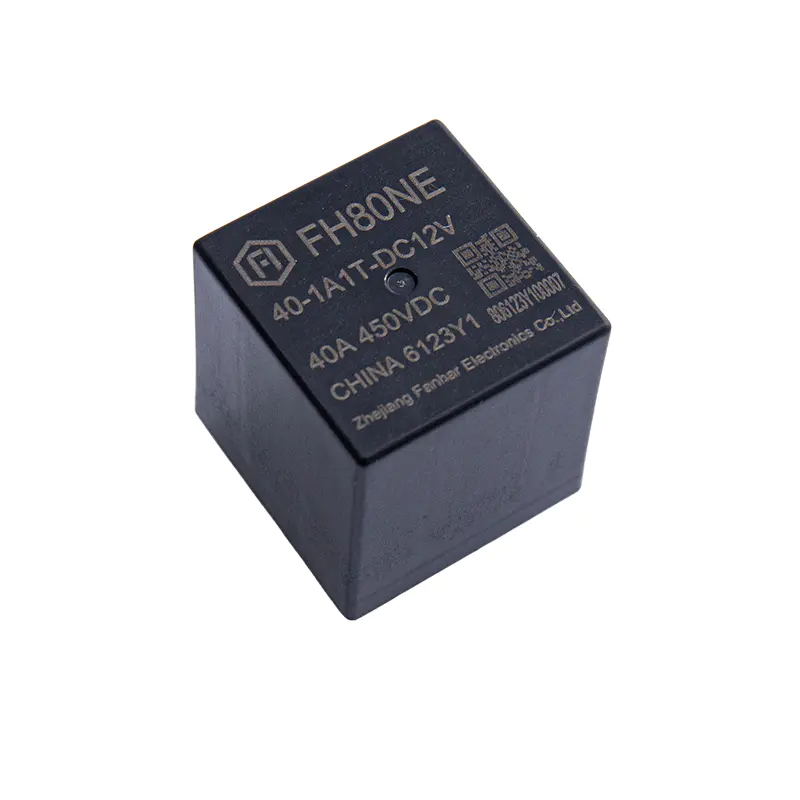

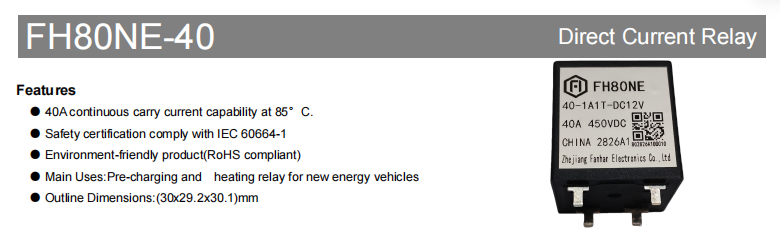

FH80NE-40 40A 450VDC High-Voltage DC Relay Ang FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Tingnan ang Produkto → Background ng Application sa Industriya
Sa pagbuo ng mga high-voltage na platform sa mga bagong sasakyang pang-enerhiya, ang mga pre-charge circuit at thermal management circuit ay may mas mataas na mga kinakailangan para sa mga relay:
Pre-charge relay : Sa sandali ng power-up, nililimitahan ng pre-charge resistor ang charging current ng bus capacitor upang maiwasan ang pagwelding ng mga pangunahing contact ng relay dahil sa inrush current. Pagkatapos makumpleto ang paunang pagsingil, magsasara ang pangunahing relay at magbubukas ang relay ng pre-charge. Ang FH80NE-40 ay may 40A tuloy-tuloy na kasalukuyang-carrying na kakayahan at panandaliang high-current na kakayahan, na ginagawa itong angkop bilang control component sa pre-charge circuits.
Relay ng pag-init : Ang mga sitwasyon tulad ng pamamahala ng thermal ng baterya at mga heater ng PTC sa mga bagong sasakyang pang-enerhiya ay nangangailangan ng mataas na boltahe na mga relay ng DC upang makontrol ang on/off ng mga heating circuit. Ang FH80NE-40's 450VDC rated load, 750VDC maximum switching voltage, at AgSnO₂ contact material ay maaaring matugunan ang maaasahang switching requirement ng high-voltage heating circuits.
Pag-mount ng PCB : Gumagamit ang produkto ng istraktura ng terminal ng PCB, na ginagawang madaling isama sa mga electronic control unit tulad ng BMS, PDU, at mga high-voltage power distribution box. Ito ay angkop para sa awtomatikong paglalagay at paghihinang.
Pangunahing Pagganap at Pangunahing Kalamangan
Malakas na Load at Switching Capability
Ang FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Ang FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Ang kakayahang ito ay nagbibigay-daan dito upang mahawakan ang inrush at agarang high-current na mga kondisyon sa mga pre-charge at heating circuit, na ginagawa itong angkop para sa mga senaryo ng PCB-mount sa mga high-voltage na DC system ng mga bagong sasakyang pang-enerhiya.
Mabilis na Tugon at Mahabang Buhay
Ang FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Sa mga tuntunin ng buhay:
- Mekanikal na buhay: 1×10⁵ ops
- Buhay ng kuryente (resistive load):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Sa aktwal na pagpili, dapat suriin ang buhay batay sa kasalukuyang load, boltahe, at dalas ng paglipat upang matiyak na natutugunan ang mga pangmatagalang kinakailangan sa pagpapatakbo ng system.
Napakahusay na Insulation at Dielectric na Makatiis sa Pagganap
Ang FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Insulation resistance (initial): 1000MΩ (500VDC)
- Lakas ng dielectric (initial): Sa pagitan ng mga bukas na contact: 2000VAC / 1min, Sa pagitan ng coil at mga contact: 3000VAC / 1min
Ang product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Advanced na Materyal sa Pakikipag-ugnayan at Mababang Paglaban sa Pakikipag-ugnayan
Ang FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Ang initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Mga Detalye ng Coil at Energy-Efficiency Design
Ang FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Na-rate na Boltahe | Magpatakbo ng Voltage VDC | Release Voltage VDC | Rated Kasalukuyang (±10%) | Coil Resistance (±10%) | Na-rate na Kapangyarihan | Pinakamataas na Boltahe (short-time withstand) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
Tandaan: Upang maiwasan ang sobrang pag-init at pagka-burnout, ang boltahe na inilapat sa coil ay hindi dapat lumampas sa maximum na boltahe ng hawak para sa isang pinalawig na panahon. Ang pinakamataas na boltahe ay ang pinakamataas na boltahe na kayang tiisin ng relay sa maikling panahon.
Kakayahang umangkop sa kapaligiran at Pagganap ng Mekanikal
Ang FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Pangkalahatang-ideya ng Teknikal na Pagtutukoy
| item | Parameter |
|---|---|
| Contact Form | 1A (1 karaniwang bukas na contact) |
| Materyal sa Pakikipag-ugnayan | AgSnO₂ |
| Contact Resistance | ≤5mΩ (6VDC 20A) |
| Na-rate na Kasalukuyan | 40A |
| Rated Load (resistive) | 40A 450VDC |
| Pinakamataas na Boltahe ng Paglipat | 750VDC |
| Maximum Breaking Current | 50A (450VDC, ≥1 operation) |
| Pinakamataas na Kapasidad ng Paglipat | 22500VA |
| Paglaban sa pagkakabukod | 1000MΩ |
| Lakas ng Dielectric (paunang) | Sa pagitan ng mga bukas na contact: 2000VAC/1min; sa pagitan ng coil at mga contact: 3000VAC/1min |
| Oras ng Operasyon | ≤30ms (sa rate na boltahe) |
| Oras ng Pagpapalabas | ≤10ms (sa rate na boltahe) |
| Buhay Mekanikal | 1×10⁵ ops |
| Buhay ng Elektrisidad | Swithing：1×103ops（450VDC,40A） Swithing：1×104ops（450VDC,10A） Swithing：4×103ops（650VDC,12A） Paggawa:7.5×104ops（450VDC,35A） Paggawa:5×104ops（750VDC,40A） |
| Kasalukuyang kapasidad ng pagdadala | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A：0.6s |
| Ambient Temperatura | <-40°C hanggang 85°C |
| Humidity | 5% hanggang 85%RH |
| Timbang | Tinatayang 55g |
| Mga Sukat ng Balangkas | 30×29.2×30.1mm |
| Istraktura ng Terminal | PCB terminal |
Tandaan: Ang data sa itaas ay mga paunang halaga. Ang detalye ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang abiso.
Mga Dimensyon, Mga Wiring, at Layout ng PCB
Ang FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Mga Pag-apruba at Pagsunod sa Kaligtasan
- Sumusunod sa mga kinakailangan sa kaligtasan ng IEC 60664-1.
- produkto na sumusunod sa RoHS.
- Nakabinbin ang mga sertipikasyon ng UL/C-UL, TUV, at CQC.
- Target na naaprubahang rating: resistive switching 40A 450VDC 1000ops (1×10³ operations) @85°C.
- Ang specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Mga Karaniwang Sitwasyon ng Application
Pre-charge ng bagong sasakyan ng enerhiya : 40A tuloy-tuloy na kakayahang magdala ng kasalukuyang (85°C), panandaliang pagtiis ng 80A/60s, 160A/5s, 240A/3s, at 400A/0.6s, na angkop para sa on/off na kontrol sa mga pre-charge na circuit.
Bagong enerhiya na pag-init ng sasakyan : Rated load 40A 450VDC, maximum switching voltage 750VDC, angkop para sa high-voltage heating circuits gaya ng PTC heating.
Pamamahala ng thermal ng baterya / kontrol sa pag-init ng PTC : Operating temperature -40°C hanggang 85°C, AgSnO₂ contact, na angkop para sa mataas at mababang temperatura na kapaligiran sa mga sasakyan.
Iba pang mga senaryo ng PCB-mount : Ang load side ay may polarity (1 , 2-), ang coil side ay walang polarity (5, 6), ang mga kondisyon ng paghihinang 260°C ± 5°C / 3–5s.
Dapat kumpirmahin ang partikular na pagpili batay sa aktwal na pagkarga, boltahe ng coil, mga kinakailangan sa buhay, at status ng sertipikasyon.
Pag-iingat sa Pag-install at Paggamit
Huwag ihulog ang produkto o isailalim ito sa panlabas na epekto, upang mapanatili ang mga parameter ng paunang pagganap.
Temperatura ng paghihinang para sa mga terminal ng lead-out ng copper load: 260°C ± 5°C, oras ng paghihinang 3–5s.
Ang load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Ang coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Ang relay na ito ay isang custom-engineered na modelo. Ang mga ibinigay na halimbawa ay para sa sanggunian lamang. Para sa detalyadong pagpili, mangyaring makipag-ugnayan sa Zhejiang Fanhar Electronics Co., Ltd.
Ang specification is for reference only. Specifications are subject to change without notice.
Mga Madalas Itanong
Q1: Ano ang mga pangunahing gamit ng FH80NE-40?
Pangunahing ginagamit ito para sa mga bagong relay ng pre-charge ng sasakyan ng enerhiya at mga relay ng pag-init, at maaari ding gamitin sa mga senaryo ng PCB-mount tulad ng pamamahala ng thermal ng baterya, kontrol sa pag-init ng PTC, BMS/PDU, at mga control loop na may mataas na boltahe ng DC.
Q2: Ano ang rated load at maximum switching capacity ng FH80NE-40?
Rated load: 40A 450VDC (resistive load); maximum na kapasidad ng paglipat: 22500VA.
Q3: Ano ang patuloy na kasalukuyang-dala at panandaliang kasalukuyang kakayahan sa pagdadala?
Mayroon itong 40A tuloy-tuloy na kakayahang magdala ng kasalukuyang sa 85°C. Kakayahang magdala ng panandaliang kasalukuyang: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
Q4: Ano ang maximum switching voltage at maximum breaking current?
Pinakamataas na boltahe ng paglipat: 750VDC; maximum breaking kasalukuyang: 50A (450VDC, ≥1 operasyon).
Q5: Ano ang contact form, contact material, at contact resistance?
Contact form: 1A na karaniwang bukas; contact material: AgSnO₂; unang paglaban sa contact: ≤5mΩ (6VDC 20A).
Q6: Sinusuportahan ba ang pagpapasadya? Paano mag-order?
Contact form: 1A na karaniwang bukas; contact material: AgSnO₂; unang paglaban sa contact: ≤5mΩ (6VDC 20A).
Buod
Ang FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Para sa pinakabagong mga detalye, mga sertipiko ng sertipikasyon, suporta sa sample, o mga rekomendasyon sa pasadyang pagpili, mangyaring makipag-ugnayan sa Zhejiang Fanhar Electronics Co., Ltd.
