FH20 Series Bagong Energy Relay: Isang High-Reliability Switching Solution para sa Bagong Enerhiya at Mga Pasilidad sa Pag-charge

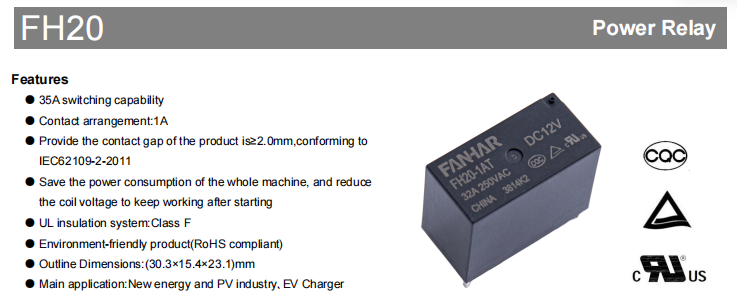

Sa mabilis na pagdami ng bagong pagbuo ng kuryente, mga sistema ng pag-iimbak ng enerhiya, at mga fast charger ng de-koryenteng sasakyan, ang mga power relay—bilang mga kritikal na bahagi ng paglipat sa mga circuit—ay gumaganap ng mahalagang papel sa pagtukoy sa pangkalahatang katatagan ng kagamitan sa pamamagitan ng kanilang kasalukuyang kapasidad na nagdadala, antas ng kaligtasan sa paghihiwalay, at pangmatagalang pagiging maaasahan. Ang FH20 Ang serye ay isang high-power relay na partikular na idinisenyo upang matugunan ang mga pangangailangang ito. Pinagsasama nito ang compact na laki, mataas na kakayahan sa pagkarga, at katatagan sa malupit na kapaligiran, na ginagawa itong perpektong pagpipilian para sa photovoltaic inverters , EV charging stations , at mga katulad na application.

Mga Pangunahing Kalamangan: Ligtas, Mahusay, at Lumalaban sa init

Sapat na Gap sa Pakikipag-ugnayan upang Matugunan ang Mga Pamantayan sa Kaligtasan ng Photovoltaic

Ang contact gap pagkatapos magbukas ng relay ay direktang nakakaapekto sa kaligtasan ng paghihiwalay. Nagtatampok ang serye ng FH20 ng contact gap na ≥2.0 mm, na ganap na sumusunod sa IEC 62109-2-2011 standard “Mga kinakailangan sa kaligtasan para sa mga power converter para magamit sa mga photovoltaic power system.” Para sa mga photovoltaic inverters, ang pamantayang ito ay sapilitan. Tinitiyak ng 2.0 mm gap ang epektibong arc interruption kahit sa ilalim ng overvoltage na mga kondisyon, na nagpoprotekta sa mga downstream circuit at kaligtasan ng operator.

Hold-after-Start Voltage Reduction sa Lubos na Babaan ang System Power Consumption

Gumagamit ang FH20 ng isang gumaganang diskarte na binabawasan ang boltahe ng coil pagkatapos ng unang pagpilipataas. Kapag sarado na ang relay, kailangan lang ng mas mababang boltahe ng coil para mapanatili ang contact state, na makabuluhang bawasan ang pagkonsumo ng coil power kumpara sa tuluy-tuloy na fullboltahe drive. Halimbawa, sa 12 V na modelo, ang hawak na kapangyarihan ay malayong mas mababa kaysa sa 1400 mW na kinakailangan para sa pick-up. Ang feature na ito ay lalong kapaki-pakinabang para sa mga charger at inverter na nangangailangan ng mahabang standby o tuluy-tuloy na operasyon, na epektibong nagpapababa sa pagtaas ng temperatura ng system at pagkawala ng enerhiya.

UL Class F Insulation System para sa Mas Mataas na Pagpaparaya sa Temperatura

Tinutukoy ng heat resistance rating ng insulation system ang buhay ng relay sa ilalim ng mga kondisyon ng mataas na temperatura. Gumagamit ang serye ng FH20 ng UL na kinikilalang Class F insulation system, na nagbibigay-daan sa maximum na pag-init ng coilspot temperature na 155 °C—25 °C na mas mataas kaysa sa karaniwang Class B (130 °C). Nangangahulugan ito na sa isang nakapaligid na temperatura na 85 °C, ang relay ay mayroon pa ring sapat na thermal margin, na ginagawa itong partikular na angkop para sa mga kagamitang naka-install sa nakapaloob, hindi maganda ang bentilasyon, o panlabas na mga kapaligirang may mataas na temperatura.

Mga Materyal na Pangkalikasan, Sumusunod sa RoHS

Mula sa mga contact hanggang sa pabahay, gumagamit ang produkto ng mga materyales na nakakatugon sa mga kinakailangan RoHS, walang lead, mercury, hexavalent chromium, at iba pang mapanganib na substance, na tinitiyak ang hadlanglibreng pag-export sa mga rehiyon na may mahigpit na mga regulasyon sa kapaligiran, tulad ng EU.

Kakayahang Mag-load at Mga Parameter ng Elektrisidad

Ang serye ng FH20 ay gumagamit ng 1A contact arrangement (single-pole single-throw, normally open), na may AgSnO₂ (silver tin oxide) contact material. Ang materyal na ito ay nag-aalok ng mahusay na pagtutol sa welding at arc erosion, na ginagawa itong partikular na angkop para sa madalas na paglipat ng mga high-current na resistive load.

Ang mga pangunahing rating ng kuryente ay nakabuod sa talahanayan sa ibaba:

Parameter Halaga
Pag-aayos ng contact 1A
Materyal sa pakikipag-ugnayan AgSnO₂
Rated load (resistive) 32 A   250 VAC
Pinakamataas na kasalukuyang paglipat 35 A
Pinakamataas na boltahe ng paglipat 277 VAC
Pinakamataas na kapasidad ng paglipat 8750 VA
Pinakamababang pinapayagang pagkarga 5 VDC / 100 mA
Paglaban sa pakikipag-ugnay (paunang) ≤100 mΩ (sa 6 VDC, 1 A)
Lakas ng dielectric (sa pagitan ng mga bukas na contact) 2500 VAC, 1 min
Lakas ng dielectric (coil sa mga contact) 4500 VAC, 1 min
Oras ng pagpapatakbo ≤20 ms
Oras ng paglabas ≤10 ms

Ang mababang contact resistance ay nagsisiguro ng minimal na conduction loss, habang ang mataas na dielectric strength ay nagbibigay ng sapat na safety margin para sa high-low voltage isolation. Ang mga oras ng pagpapatakbo at pagpapalabas ay nakakatugon sa mga kinakailangan sa bilis ng pagtugon ng karamihan sa mga pang-industriya na kontrol at mga application ng power electronics.

Mga Detalye ng Coil at Gabay sa Pagpili

Nag-aalok ang FH20 ng maraming karaniwang boltahe ng coil mula 5 V hanggang 24 V, lahat ay may rated power na 1400 mW. Ang mga pangunahing parameter ng kuryente para sa mga karaniwang ginagamit na modelo ay ibinubuod sa ibaba para sa mabilis na pagtutugma sa boltahe ng kontrol ng iyong system:

Na-rate na Boltahe

Magpatakbo ng Boltahe

VDC

Paglabas ng Boltahe

VDC

Rated Kasalukuyang (±10%)

Coil Resistance (±10%)
DC 5 V ≤3.75 ≥0.25 280mA 17.8Ω
DC 12 V ≤9.00 ≥0.60 116.7mA 102.8Ω
DC 18V ≤13.50 ≥0.90 77.8mA 231.4Ω
Oras ng pagpapatakbo ≤18.00 ≥1.20 58.3mA 411.4Ω

Tip sa pagpili : Ang operate boltahe ay ang minimum na kinakailangan para sa maaasahang pick-up; ang boltahe ng drive ay dapat na idinisenyo na hindi bumaba sa halagang ito. Tinutukoy ng release boltahe ang sensitivity para sa dropout sa power-off. Kung kritikal ang napakababang paggamit ng kuryente, maaaring pumili ng mas mataas na boltahe ng coil (hal., 24 V), dahil mas mababa ang operating current nito, at pinagsama sa feature na hold-after-start, ang kabuuang konsumo ng kuryente ay maaaring mabawasan pa.

Mechanical Robustness at Environmental adaptability

Ang mga bagong kagamitan sa enerhiya ay kadalasang nahaharap sa vibration, shock, at malawak na pagkakaiba-iba ng temperatura. Ang serye ng FH20 ay mahusay sa mekanikal na pagganap:

Shock resistance : Functional shock hanggang 196 m/s² (20 g), mapanirang pagkabigla hanggang 980 m/s² (100 g), sapat upang mapaglabanan ang mga aksidenteng epekto sa panahon ng transportasyon at pag-install.

Panlaban sa vibration : 10 Hz ~ 55 Hz sa 1.5 mm amplitude, na tinitiyak ang stable na operasyon malapit sa mga pinagmumulan ng vibration gaya ng mga fan at compressor.

Saklaw ng temperatura ng pagpapatakbo : -40 °C ~ 85 °C, sumasaklaw sa mga panlabas na kondisyon sa karamihan ng mga rehiyon ng China; humidity tolerance mula 5 % hanggang 85 % para sa mga mamasa-masa na kapaligiran.

Sa mga tuntunin ng tibay, ang mekanikal na buhay ay 2×10⁵ na mga operasyon, habang ang buhay ng kuryente (resistive load, 32 A 250 VAC, ON/OFF = 1 s / 9 s) ay umaabot sa 3×10⁴ na operasyon, na nagbibigay-kasiyahan sa ilang taon ng normal na paggamit sa mga charger, inverters, at katulad na kagamitan.

Mga Estilo ng Enclosure at Pagpili ng Pangkapaligiran

Available ang FH20 sa dalawang uri ng panloob na proteksyon, na nagbibigay-daan sa iyong pumili ayon sa kalinisan ng aktwal na kapaligiran sa pagtatrabaho:

Uri ng flux proofed : Angkop para sa malinis na panloob na kapaligiran na walang mga nakakaagnas na gas (H₂S, SO₂, NO₂, atbp.) at conductive dust. Pinipigilan ng ganitong uri ang pagpasok ng flux sa panahon ng paghihinang at nag-aalok ng mga pakinabang sa gastos.

Uri ng plastik na selyadong : Inirerekomenda para sa mga hindi malinis na kapaligiran na maaaring naglalaman ng mga nakakaagnas na gas o alikabok, gaya ng mga pang-industriyang lugar o mga panlabas na cabinet. Ang selyadong konstruksiyon ay mas epektibong naghihiwalay ng mga panlabas na kontaminant, na tinitiyak na mahabaterm low contact resistance.

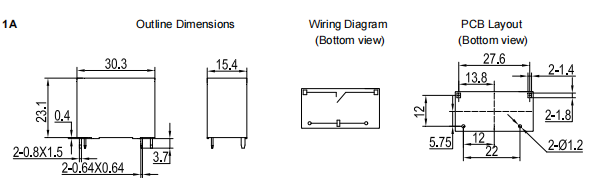

Ang parehong uri ay may parehong panlabas na dimensyon: 30.3 mm (L) × 15.4 mm (W) × 23.1 mm (H). Idinisenyo ang mga ito para sa karaniwang PCB pin mounting at tumitimbang ng humigit-kumulang 20.7 g. Ang mga pagpapahintulot sa layout ng PCB ay dapat kontrolin sa loob ng ±0.1 mm; para sa mga pagpapahintulot sa dimensyon ng balangkas, mangyaring sumangguni sa mga detalyadong tala sa datasheet.

Mga Internasyonal na Pag-apruba sa isang Sulyap

Nakuha ng serye ng FH20 ang kinakailangang mga sertipikasyon sa kaligtasan para sa mga pangunahing pandaigdigang merkado, na nagpapadali sa pag-export ng iyong mga produktong pangwakas:

Pag-apruba Numero ng File Mga Naaprubahang Rating (Resistive)
UL / CUL E475405 32 A / 35 A   250 VAC, 85 °C
TUV R 50581364 32 A / 35 A   250 VAC, 85 °C
CQC CQC23002383075 32 A / 35 A   250 VAC, 85 °C

Gumagamit ang lahat ng tatlong certification ng mga contact na AgSnO₂ at sumasaklaw sa parehong tuluy-tuloy na 32 A at maximum na 35 A na mga rating sa klase ng temperatura na 85 °C, na tinitiyak ang pagsunod sa ilalim ng matinding kundisyon ng pagpapatakbo.

Mga Madalas Itanong

Q1: Ano ang contact gap ng FH20 series relay? Nakakatugon ba ito sa mga pamantayan ng industriya ng photovoltaic?

Ang contact gap ay ≥2.0 mm, ganap na sumusunod sa IEC 62109-2-2011 “Mga kinakailangan sa kaligtasan para sa mga power converter para magamit sa mga photovoltaic power system.”

Q2: Anong mga opsyon sa boltahe ng coil ang magagamit?

Kasama sa mga karaniwang boltahe ng coil ang DC 5 V, 6 V, 12 V, 18 V, at 24 V, lahat ay may rated power na 1400 mW. Para sa partikular na boltahe ng pagpapatakbo, boltahe ng paglabas, at resistensya ng coil, mangyaring sumangguni sa talahanayang "Mga Detalye ng Coil at Gabay sa Pagpili" sa itaas.

Q3: Ano ang mga mekanikal at elektrikal na pag-asa sa buhay?

Ang mekanikal na buhay ay 2×10⁵ na operasyon; buhay ng kuryente (temperatura ng kwarto, resistive load 32 A 250 VAC, ON/OFF = 1 s/9 s) ay 3×10⁴ na mga operasyon.

Q4: Ano ang mga unang contact resistance at insulation resistance?

Paunang contact resistance ≤100 mΩ (sa 6 VDC, 1 A); paunang insulation resistance ≥1000 MΩ (sa 500 VDC).

Q5: Anong mga pag-iingat ang dapat gawin habang ginagamit?

Mangyaring iwasang malaglag ang relay upang maiwasan ang pinsala sa mga panloob na istrukturang mekanikal at mga parameter ng paunang pagganap. Gayundin, maaaring magbago ang mga detalye dahil sa mga pagpapabuti; kumpirmahin ang pinakabagong bersyon sa tagagawa bago ang dami ng produksyon.
