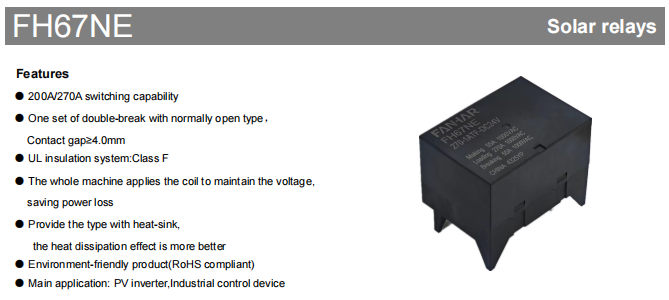

Pangkalahatang-ideya ng Produkto
Ang FH67NE ay isang high-performance, high-power bagong relay ng enerhiya binuo ng Zhejiang Fanhar Electronics (FANHAR) para sa photovoltaic na bagong enerhiya at pang-industriyang high-load na application. Available ito sa dalawang opsyon sa kakayahan sa paglipat ng contact – 200A at 270A – na nagtatampok ng isang set ng double-break, karaniwang bukas na mga contact na may contact gap na 4.0mm o higit pa. Gamit ang AgSnO₂ bilang contact material, ang relay ay maaaring lumipat ng hanggang 220A (200A version) o 275A (270A version) sa 1000VAC, na may pinakamataas na switching capacities na 220,000VA at 275,000VA ayon sa pagkakabanggit. Sa pambihirang pagganap ng kuryente, mahigpit na disenyong pangkaligtasan, at komprehensibong internasyonal na mga sertipikasyon, ang FH67NE ay naging isang pangunahing bahagi ng paglipat sa mga hinihingi na aplikasyon gaya ng mga PV inverters, mga sistema ng pag-iimbak ng enerhiya, at kagamitang pangkontrol sa industriya.
Habang patuloy na tumataas ang kapasidad na naka-install sa pandaigdigang PV at mabilis na lumalawak ang industriya ng pag-iimbak ng enerhiya, ang mga bagong sistema ng enerhiya ay nagpapataw ng mas mahigpit na mga kinakailangan sa mga relay sa mga tuntunin ng mataas na kasalukuyang kakayahan sa pagdadala, mataas na boltahe na mga margin sa kaligtasan, at pangmatagalang pagiging maaasahan. Ang FH67NE ay tiyak na pinakapangunahing bagong produkto ng relay ng enerhiya ng Fanhar na binuo bilang tugon sa trend ng industriya na ito, na epektibong tinutugunan ang agarang pangangailangan ng merkado para sa mga relay na may mataas na kapangyarihan, mataas na kaligtasan, at mababang pagkonsumo ng enerhiya.
Gabay sa Pagpili: Paghahambing ng 200A at 270A na Bersyon
Ang FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Rated Current (dala) | 200A | 270A |
| Max. Pagpapalit ng Kasalukuyan | 220A | 275A |
| Max. Kapasidad ng Paglipat | 220,000VA | 275,000VA |
Parehong magkapareho ang mga bersyon sa contact gap (≥4.0mm), insulation class (Class F), mga parameter ng coil, at pangkalahatang dimensyon. Ang pagpili ay dapat na pangunahing nakabatay sa aktwal na load current at switching capacity na kinakailangan ng system.
Mga Pangunahing Kalamangan sa Teknikal
Double-Break Structure para sa High-Voltage Safety
Ang product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Class F Insulation System para sa Mataas na Temperatura at Mahabang Buhay
Ang UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Opsyonal na Heat Sink Design para sa Pinahusay na Thermal Management
Ang FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Nakasusunod sa Kapaligiran at Globally Adaptable
Ang product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

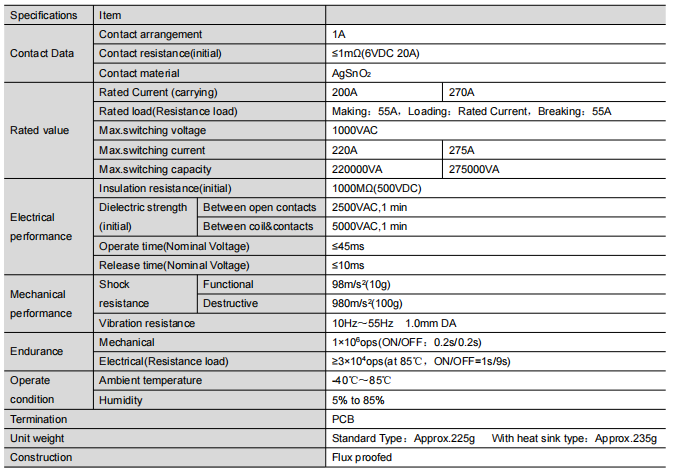

Pangunahing Pagganap ng Elektrisidad
Kakayahang Mag-load
Ang FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Maaasahan sa Contact
Ang paunang paglaban sa pakikipag-ugnay ay ≤1mΩ (nasubok sa 6VDC 20A), tinitiyak ang napakababang pagkalugi sa pagpapadaloy at natutugunan ang mahigpit na mga kinakailangan sa mababang init ng mga kasalukuyang aplikasyon.
Insulation at Dielectric na Lakas
Ang paunang insulation resistance ay umabot sa 1000MΩ (nasubok sa 500VDC). Namumukod-tangi ang dielectric strength performance: 2500VAC/1min sa pagitan ng mga bukas na contact, at 5000VAC/1min sa pagitan ng coil at mga contact, na nagbibigay ng sapat na safety margin para sa system.
Oras ng Pagtugon
Oras ng pagpapatakbo (sa nominal na boltahe) ≤45ms, oras ng paglabas (sa nominal na boltahe) ≤10ms, nag-aalok ng mabilis at maaasahang tugon upang matugunan ang mabilis na mga hinihingi ng kontrol sa paglipat ng mga PV inverters at iba pang kagamitan.
Mga Detalye ng Coil at Pag-andar na Matipid sa Enerhiya
Ang FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Na-rate na Boltahe | Operate Voltage (VDC) | Release Voltage (VDC) | Rated Kasalukuyang (±10%) | Coil Resistance (±10%) | Nominal na Kapangyarihan | Nagpapanatili ng boltahe | Pinakamataas na Boltahe |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%～100%Un (Temperatura sa paligid23 ℃) 55%～60%Un (Temperatura sa paligid85 ℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
Mga Tala sa Pagpapatakbo:.
Ang coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Upang maiwasan ang sobrang pag-init at pagkasira ng coil, huwag patuloy na maglapat ng boltahe na lumalampas sa pinakamataas na boltahe ng pagpapanatili. Ang maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Mga Karaniwang Sitwasyon ng Application
Bilang isang pangunahing elemento ng paglipat sa mga PV system, pinangangasiwaan ng FH67NE ang ligtas na kontrol sa paggawa/pagsira sa parehong panig ng DC at AC. Ang 200A/270A high current-carrying capacity nito ay madaling namamahala sa kasalukuyang hinihingi ng mga high-power na PV string, habang ang ≥4.0mm contact gap at 5000VAC coil-to-contact withstand na boltahe ay nagbibigay ng malaking safety margin para sa mga high-voltage na application.
Sa mga sistema ng pag-iimbak ng enerhiya ng baterya, ang FH67NE ay ginagamit para sa pag-charge/discharge control at proteksyon ng pack ng baterya. Ang mababang pagkonsumo ng kuryente na pinagana ng disenyo ng magnetic latching nito ay ganap na naaayon sa mahigpit na mga kinakailangan sa kahusayan ng enerhiya ng ESS, habang ang malawak na hanay ng temperatura ng pagpapatakbo nito ay nagsisiguro ng matatag na operasyon sa mga panlabas na storage cabinet at katulad na mga kapaligiran.
Kagamitang Pangkontrol sa Industriya
Para sa high-power industrial equipment load switching, nag-aalok ang FH67NE ng lubos na maaasahang on/off control solution. Ang napakahusay na vibration at shock resistance nito, kasama ang mekanikal na buhay na hanggang 1 milyong operasyon, ay ginagawa itong may kakayahang pangasiwaan ang iba't ibang malupit na kapaligiran sa larangan ng industriya.
Mga Sertipikasyon at Pagtitiyak ng Kalidad
Ang FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Bilang isang pambansang high-tech na negosyo, ang Fanhar Electronics ay na-certify sa ilalim ng ISO9001 Quality Management System, ISO14001 Environmental Management System, at ISO45001 Occupational Health and Safety Management System. Namumuhunan ang kumpanya ng 5%–8% ng taunang kita sa pagbebenta sa R&D at nabigyan ng higit sa 40 pambansang modelo ng utility at mga patent ng imbensyon. Tinitiyak ng full-process na quality control system na sumasaklaw sa disenyo, pagkuha ng hilaw na materyal, at pagmamanupaktura na ang bawat FH67NE relay ay naghahatid ng pare-pareho at maaasahang kalidad.
Konklusyon
Ang FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Mga Madalas Itanong
Q1: Ano ang mga pangunahing pagkakaiba sa pagitan ng FH67NE 200A at 270A na bersyon?

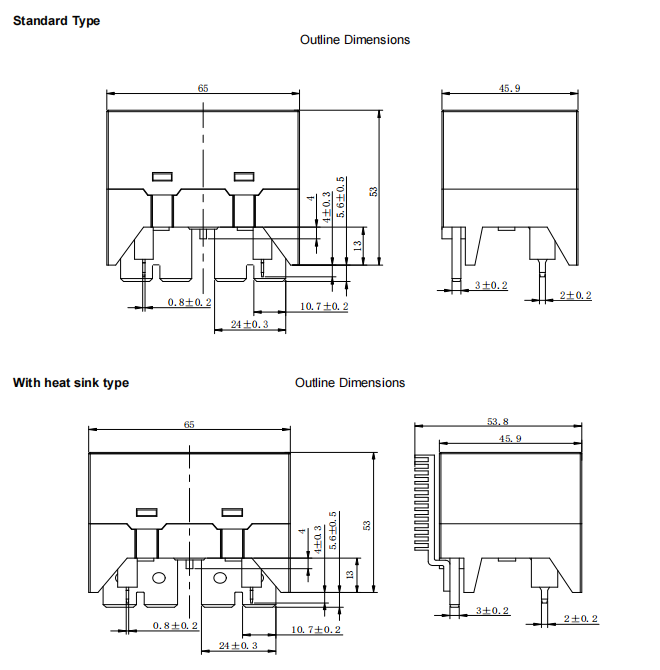

Ang core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Anong mga praktikal na benepisyo ang ibinibigay ng ≥4.0mm contact gap?
Ang large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: Para sa aling mga senaryo inirerekomenda ang modelo ng heat sink?
Ang heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Ano ang kakayahang umangkop sa kapaligiran ng FH67NE?
Saklaw ng temperatura ng pagpapatakbo -40°C～85°C, hanay ng halumigmig 5%～85%. Vibration resistance 10Hz～55Hz/1.0mm DA, shock resistance functional 98m/s² (10g) at mapanirang 980m/s² (100g), na nakakatugon sa mga kinakailangan ng iba't ibang malupit na kapaligiran gaya ng mga panlabas na istasyon ng PV at industriyal na pamamahagi.
Q5: Maaari bang magbigay ng mga sample o teknikal na suporta?
Sinusuportahan ng Fanhar Electronics ang sample na probisyon at tulong sa pagpili ng teknikal batay sa mga kinakailangan ng customer. Para sa mga espesyal na pangangailangan sa pagpapasadya (istruktura, pagsasaayos ng parameter, atbp.), mangyaring makipag-ugnayan sa Fanhar sales o technical support team para sa karagdagang tulong. Ang pagpapakilala ng produktong ito ay para sa sanggunian lamang. Maaaring magbago ang mga detalye nang walang abiso. Para sa pinakabagong teknikal na dokumentasyon, mangyaring makipag-ugnayan sa Fanhar sales team.
