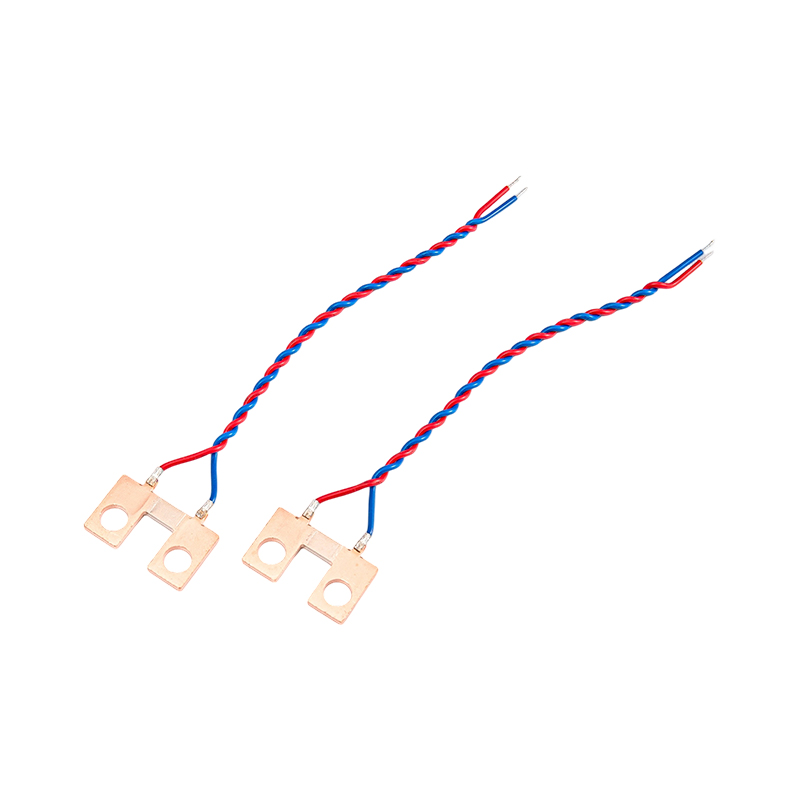

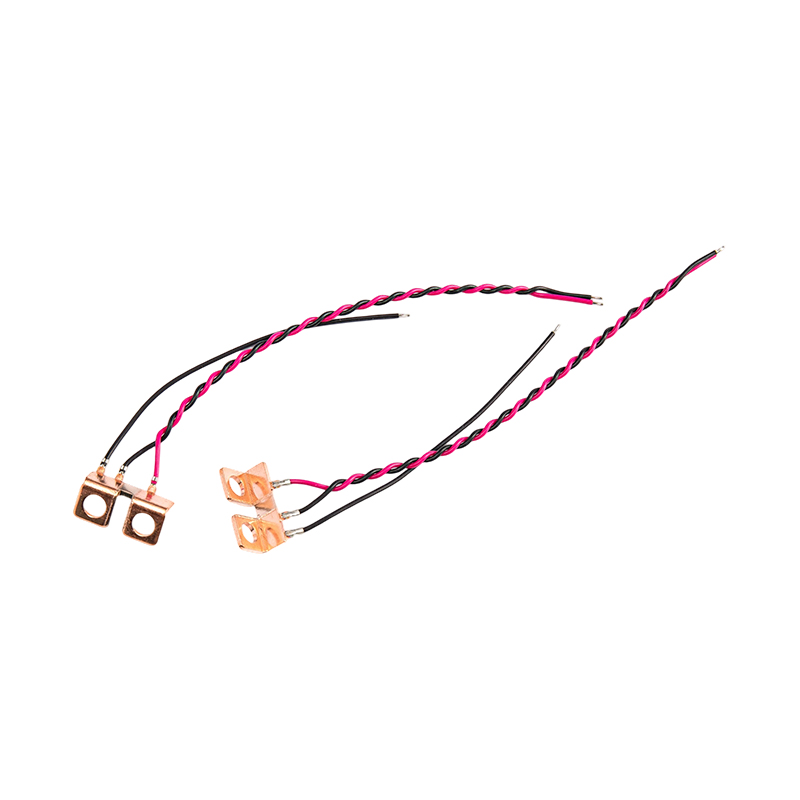

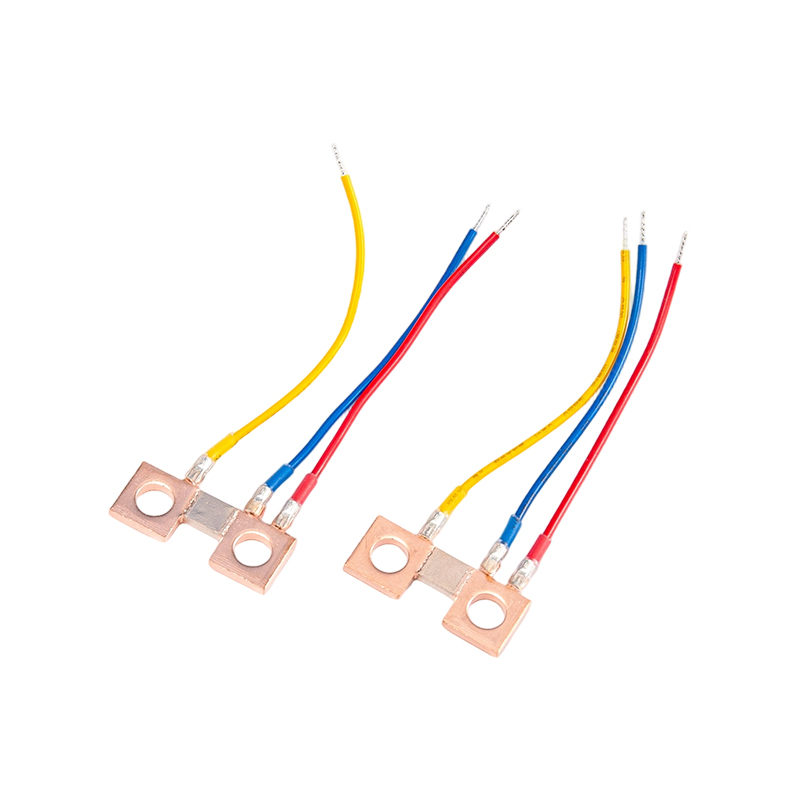

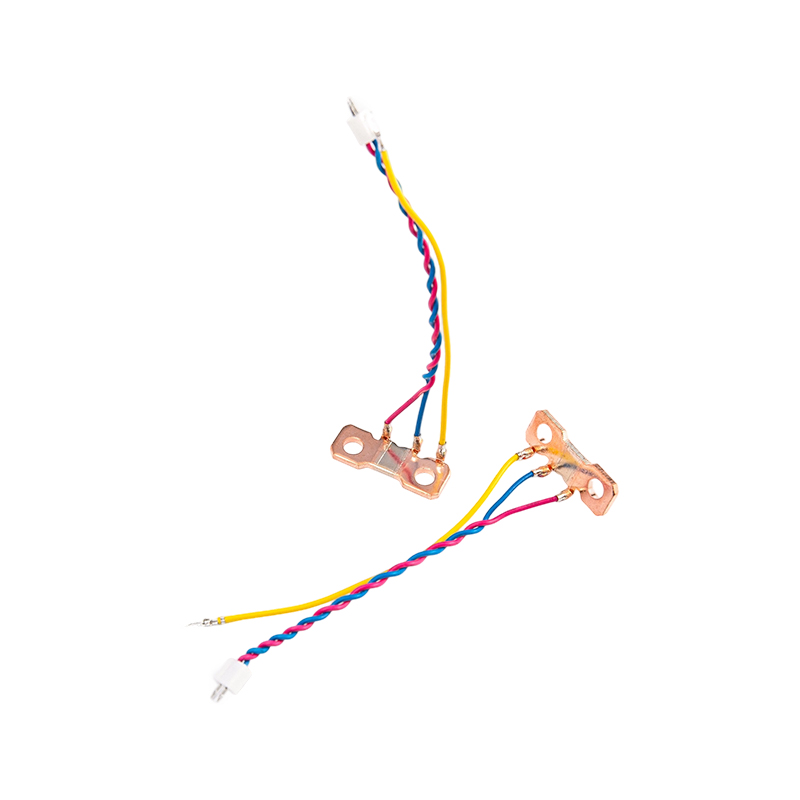

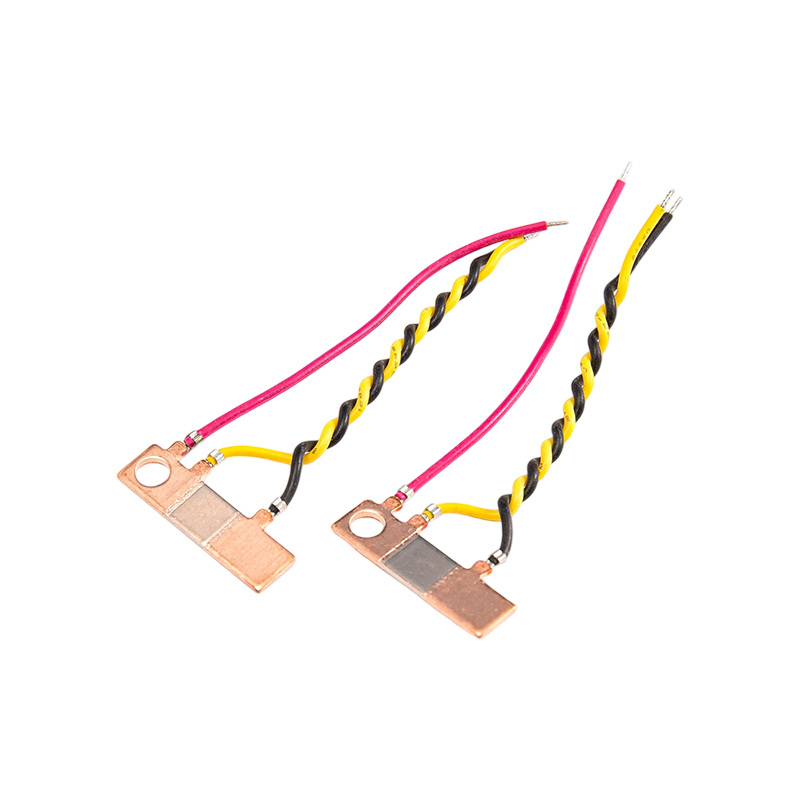

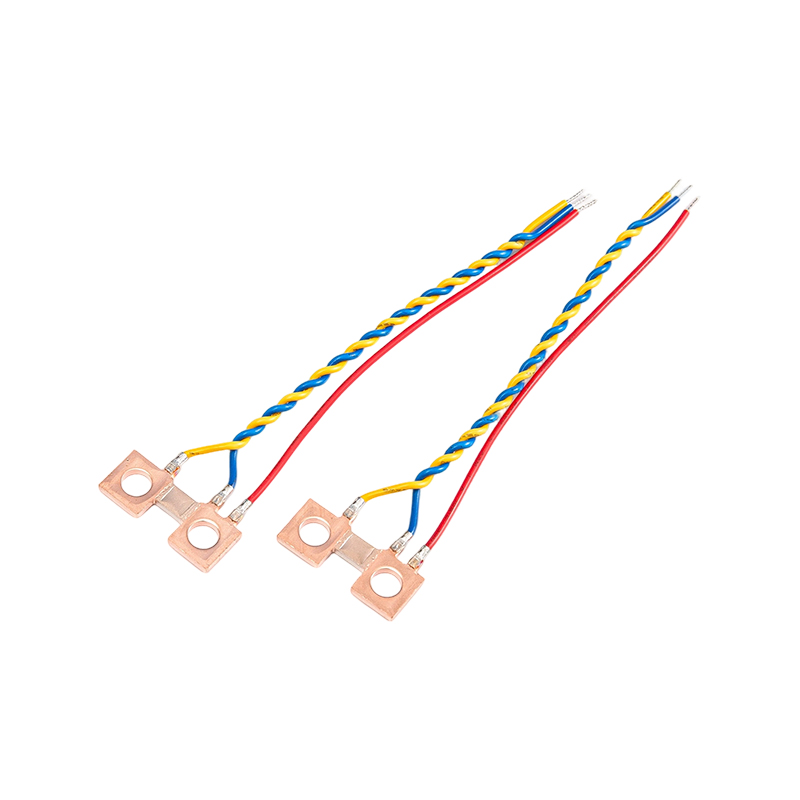

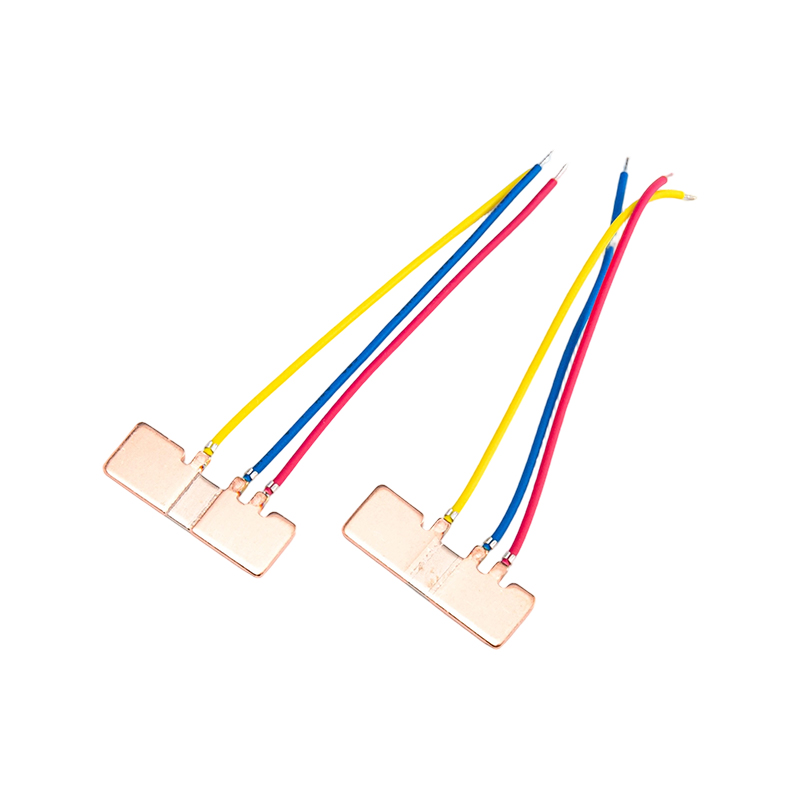

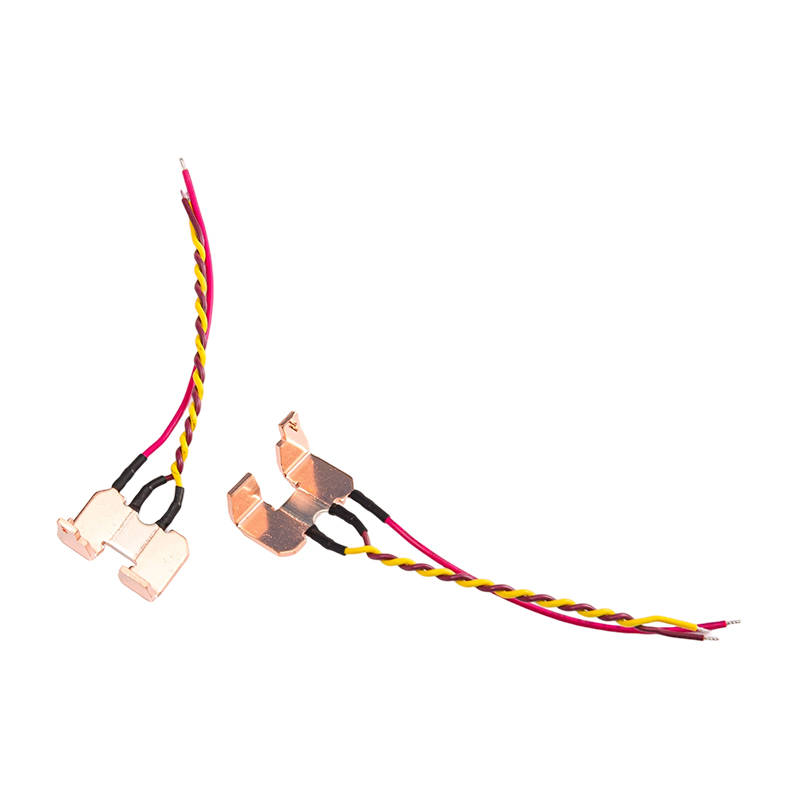

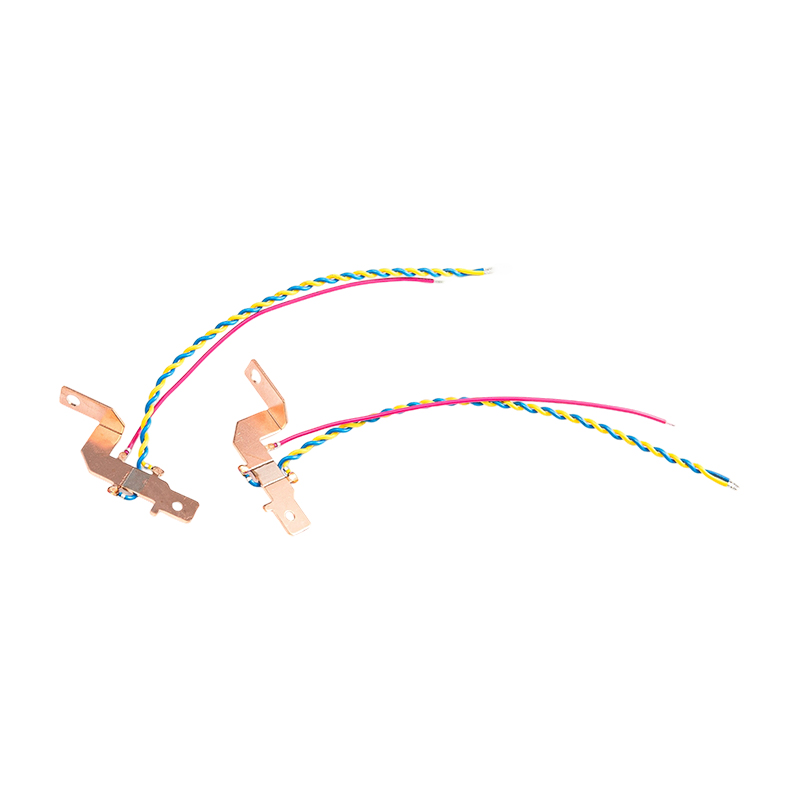

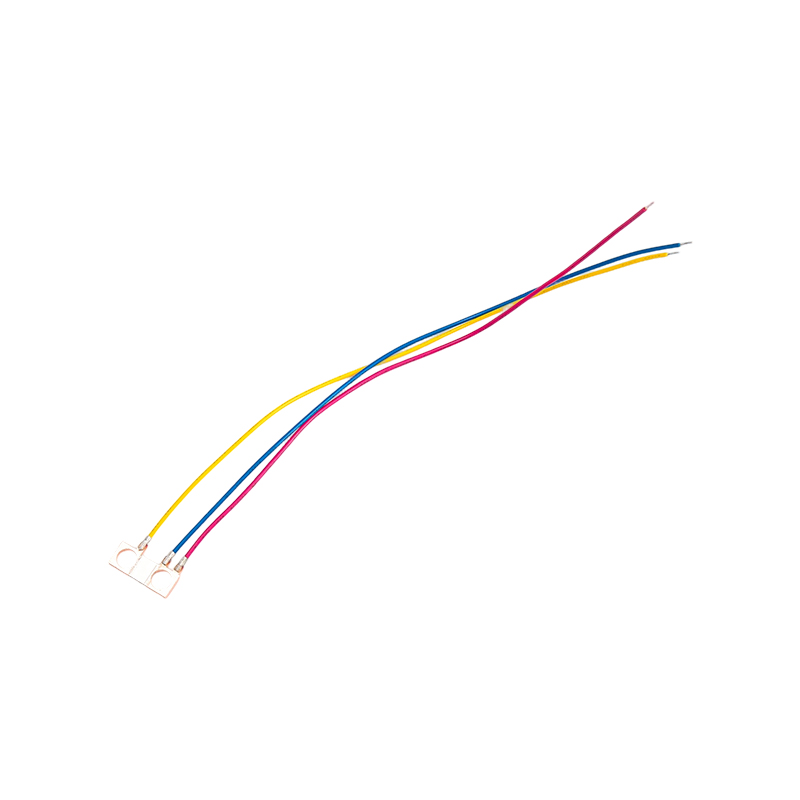

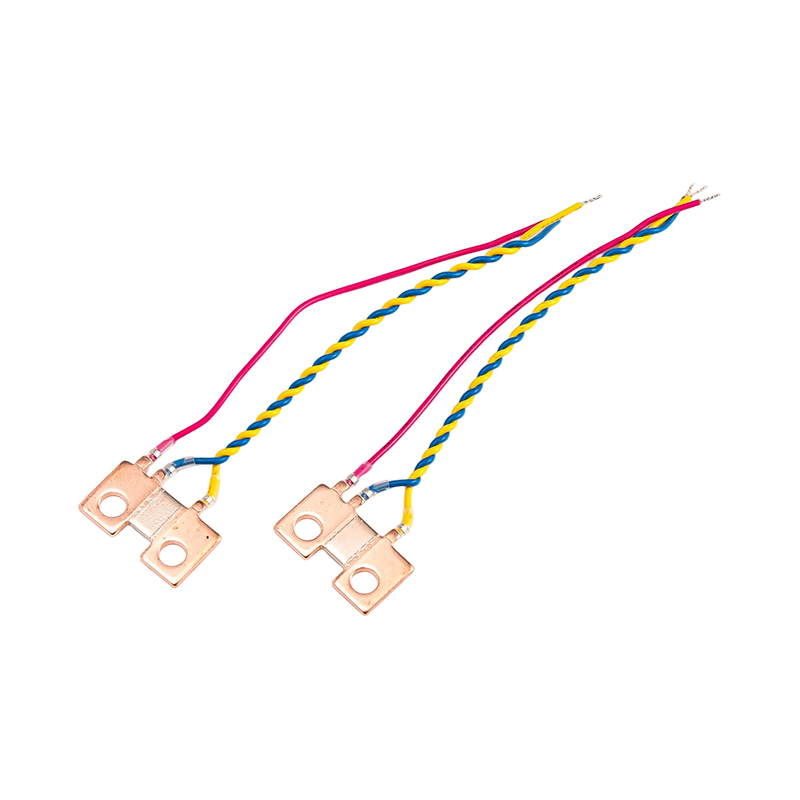

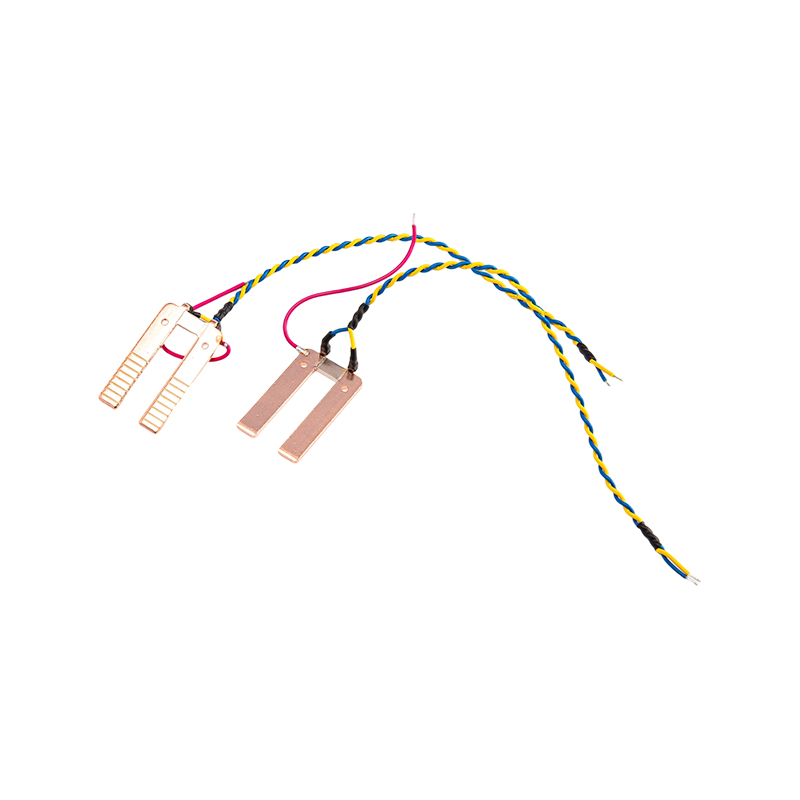

Ang shunt ay isang aparato na ginagamit upang ipamahagi ang likido o kasalukuyang ayon sa isang tiyak na proporsyon o itinakda na mga kondisyon. Ito ay malawakang ginagamit sa mga industriya, laboratoryo, sistema ng kuryente, at elektronikong pagsukat. Ang pangunahing tungkulin nito ay ang paglilipat ng isang solong input fluid o kasalukuyang sa maraming mga channel ng output sa pamamagitan ng makatwirang disenyo ng istruktura, sa gayon ay nakakamit ang multi-channel na transmisyon, tumpak na kontrol, at pamamahagi ng signal. Mayroong iba't ibang uri ng mga shunt, kabilang ang T-type, Y-type, at rotary shunt, na angkop para sa iba't ibang sitwasyon ng aplikasyon. Sa larangan ng electronic na pagsukat, ang mga shunt ay nahahati din sa dalawang uri: panlabas at panloob. Ang mga panlabas na shunt ay karaniwang ginagamit upang palawigin ang hanay ng mga ammeter, habang ang mga panloob na shunt ay isinama sa loob ng instrumento. Ang mga bentahe ng shunt ay ang kanilang mataas na kahusayan, tumpak na kontrol, at katatagan. Magagawa nitong maisakatuparan ang multi-channel fluid transmission, mapabuti ang kahusayan sa trabaho, at ayusin ang daloy ng bawat branch channel kung kinakailangan upang matiyak ang katatagan ng flow rate at daloy ng fluid sa bawat channel.
Ang Zhejiang Fanhar Electronics Co., Ltd. ay Custom na Pabrika ng Current Shunt Resistor at Precision Current Shunt Mga Manufacturer, isang pambansang high-tech na negosyo na dalubhasa sa R&D, pagmamanupaktura, at pagbebenta ng mga relay. Ang aming mga produkto ay malawakang ginagamit sa mga smart home system, photovoltaic new energy, charging piles, smart meters, industrial control, at iba pang larangan.
Sa kasalukuyan, mayroon kaming propesyonal na pangkat ng halos 500 empleyado at nagpapatakbo ng 30 ganap na automated na linya ng produksyon, na may 40% ng aming mga produkto na iniluluwas sa mahigit 20 bansa sa buong mundo. Upang mas mapagsilbihan ang aming mga customer at matugunan ang mga pangangailangan ng merkado, patuloy naming pinapabuti ang aming mga produkto at teknolohiya sa pagmamanupaktura, na nag-iinvest ng 6%-8% ng taunang kita sa benta sa R&D at inobasyon.
Dahil sa matinding pagbibigay-diin sa teknolohikal na inobasyon, kinilala kami bilang National High-Tech Enterprise at Provincial R&D Center, na may hawak na mahigit 40 pambansang patent. Ang aming mga produkto ay nakakuha ng mga internasyonal na sertipikasyon, kabilang ang ISO9001, ISO14001 at ISO45001, pati na rin ang mga awtoritatibong sertipikasyon ng UL, TUV at CQC, na ganap na sumusunod sa mga direktiba ng EU ROHS/REACH.
Pinapanatili ang 98% na rate ng kasiyahan sa paghahatid, ang aming mga produkto ay naglilingkod sa mga pandaigdigang lider ng industriya tulad ng Huawei, Bull, at Eaton sa mga aplikasyon ng smart home, industrial control, new energy, at power meter. Sa hinaharap, ang Fanhar Electronics ay patuloy na magpapalawak ng kapasidad ng produksyon at magpapalalim ng aming presensya sa new energy market, na nagsusumikap na maging isang tagapagbigay sa industriya ng relay. Nag-aalok kami ng DC Current Shunt Resistor para sa pagbebenta.
Pangunahing Pag-unawa sa Mga Relay Ang relay ay isang awtomatikong switching device na gumagamit ng maliit na kasalukuyang signal upang kontrolin ang isang high-current na circuit. Sa industriyal na automation, mga gamit sa baha...
Magbasa PaAng Pag-andar ng Maliit na Signal Relay sa Mga Landas sa Kontrol na Mababang Enerhiya A relay ng signal ay binuo upang mapagkakatiwalaan ang mga circuit na mababa ang kasalukuyang, mababang boltahe, nang hindi...
Magbasa PaAng FH63NE ay isang high-performance, high-current bagong relay ng enerhiya binuo ng FANHAR para sa photovoltaic (PV) na bagong enerhiya at mga sistema ng supply ng kuryente. Nagtatampok ito ng 120A contac...
Magbasa PaBakit Iba ang Pag-uugali ng DC Switching sa High Power Ang paglipat ng direktang kasalukuyang sa mataas na boltahe ay isang pangunahing problema sa engineering kaysa sa paglipat ng alternating current. Sa isang AC circuit, ang k...
Magbasa PaA Kasalukuyang Shunt Resistor ay isang precision low-resistance component na idinisenyo upang sukatin ang electrical current sa pamamagitan ng paggawa ng maliit, proporsyonal na pagbaba ng boltahe sa mga terminal nito. Batay sa Batas ng Ohm (V = I × R), ang mga resistor na ito ay nagko-convert ng kasalukuyang daloy sa isang masusukat na signal ng boltahe, na nagbibigay-daan sa tumpak na pagsubaybay sa kasalukuyang nang walang makabuluhang nakakagambala sa operasyon ng circuit.
Ang mahahalagang bahaging ito ay malawakang naka-deploy sa mga power electronics, mga sistema ng pamamahala ng baterya, industriyal na automation, at mga automotive na application kung saan ang tumpak na kasalukuyang sensing ay kritikal para sa pag-optimize ng pagganap at pagsubaybay sa kaligtasan.
Ang kasalukuyang shunt resistors ay gumagana sa isang tapat ngunit eleganteng prinsipyo:
Pagpili ng angkop Kasalukuyang Shunt Resistor nangangailangan ng maingat na pagsusuri ng ilang pangunahing mga pagtutukoy:
Precision Current Shunt Ang mga resistor ay kumakatawan sa pinakamataas na antas ng kasalukuyang teknolohiya ng sensing, na ininhinyero para sa mga application na nangangailangan ng pambihirang katumpakan at katatagan. Ang mga espesyal na bahagi na ito ay nagpapaliit ng mga error sa pagsukat sa pamamagitan ng advanced na pagpili ng materyal at mga proseso ng pagmamanupaktura.
Ang mga pangunahing pagkakaiba ng Precision Current Shunts ay kinabibilangan ng:
| Parameter | Precision Current Shunt | Karaniwang Shunt Resistor |
| Marka ng Katumpakan | 0.01% - 0.1% | 0.5% - 5% |
| TCR (ppm/°C) | ±5 hanggang ±50 | ±50 hanggang ±200 |
| Power Handling | Mababa hanggang Katamtaman (0.1W - 10W) | Malapad na Saklaw (0.5W - 500W ) |
| Uri ng Koneksyon | 4-Wire Kelvin Standard | 2-Wire o 4-Wire |
| Mga Karaniwang Aplikasyon | Pag-calibrate, Medikal, Aerospace | Industrial, Automotive, Consumer |
| Pagsasaalang-alang sa Gastos | Premium | Cost-Effective |
DC Kasalukuyang Shunt Resistors ay partikular na na-optimize para sa mga direktang kasalukuyang aplikasyon, na nagtatampok ng mga paraan ng pagtatayo na tumutugon sa mga natatanging hamon ng pagsukat ng DC:
Electrical Shunts ay ginawa gamit ang iba't ibang mga teknolohiya, bawat isa ay nag-aalok ng natatanging mga pakinabang:
Ang sektor ng automotive ay kumakatawan sa isa sa pinakamabilis na lumalagong mga merkado para sa Kasalukuyang Shunt Resistors , na hinimok ng elektripikasyon ng sasakyan at mga advanced na electronic system. Ang mga kritikal na aplikasyon ay kinabibilangan ng:
Ang mga pang-industriyang aplikasyon ay nakikinabang Precision Current Shunts para sa:
Compact Kasalukuyang Shunt Resistors paganahin ang advanced na functionality sa:
Para sa pagkamit ng pinakamataas na katumpakan na may mababang paglaban Kasalukuyang Shunt Resistors , ang pagpapatupad ng wastong mga koneksyon sa Kelvin (4-wire) ay mahalaga. Ang diskarteng ito ay naghihiwalay sa mga kasalukuyang nagdadala ng mga landas mula sa boltahe-sensing path, inaalis ang mga error na dulot ng lead at contact resistance.
Kasama sa mga alituntunin sa pagpapatupad ang:
Pagkawala ng kapangyarihan sa DC Kasalukuyang Shunt Resistors bumubuo ng init na maaaring makaapekto sa katumpakan ng pagsukat. Ang epektibong pamamahala ng thermal ay nangangailangan ng:
Paglalagay ng Electrical Shunts sa loob ng mga circuit ay nakakaapekto sa pagganap ng system:
| Configuration | Mga kalamangan | Mga pagsasaalang-alang |
| Low-Side Sensing | Simpleng pagsukat ng boltahe (ground-referenced), mas mababang gastos sa amplification | Hindi matukoy ang load-to-ground shorts, nagpapataas ng load ground potential |
| High-Side Sensing | Ang kumpletong pag-detect ng fault ay nagpapanatili ng reference ng load ground | Nangangailangan ng mga differential amplifier na may mataas na common-mode na pagtanggi |
Pagtukoy sa pinakamainam Kasalukuyang Shunt Resistor Ang halaga ay nagsasangkot ng pagbabalanse ng maraming salik:
Ang komposisyon ng haluang metal ay direktang nakakaapekto Precision Current Shunt pagganap:
Bagama't ang mga termino ay kadalasang ginagamit nang palitan, kadalasang nagpapahiwatig ang mga ito ng iba't ibang kaso ng paggamit. Kasalukuyang pandama resistors ay karaniwang mga low-resistance na bahagi na isinama sa mga electronic circuit para sa pagsubaybay at kontrol, na idinisenyo na may kontroladong frequency response para sa mga precision application. Kasalukuyang shunt resistors ay kadalasang nauugnay sa mas mataas na kasalukuyang mga sukat at maaaring gamitin sa pamamahagi ng kuryente, instrumentasyon, o mga aplikasyon ng pagsukat. Parehong umaasa sa parehong prinsipyo ng Batas ng Ohm ngunit naiiba sa sukat, konstruksyon, at kapaligiran ng aplikasyon.
Pagpili ng angkop resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.
Sinusukat ng TCR (Temperature Coefficient of Resistance) kung gaano kalaki ang pagbabago ng resistensya sa temperatura, na ipinapakita sa ppm/°C (parts per million kada degree Celsius). Para sa isang shunt resistor na may 100 ppm/°C TCR at 100Ω paunang resistensya, ang 50°C na pagbabago sa temperatura ay nagdudulot ng 0.5Ω resistance shift. Direktang nakakaapekto ito sa katumpakan ng pagsukat—ang mas mataas na TCR ay nangangahulugan ng mas malaking error habang nag-iiba-iba ang temperatura. Premium Precision Current Shunts nag-aalok ng TCR na kasingbaba ng ±10 ppm/°C, mahalaga para sa automotive (-40°C hanggang 125°C) at mga pang-industriyang aplikasyon kung saan malaki ang pagbabago ng temperatura.
Gumagamit ang Kelvin (4-wire) na koneksyon ng apat na terminal: dalawa para sa pagdadala ng kasalukuyang at dalawang dedikadong sense terminal para sa pagsukat ng boltahe. Inaalis nito ang mga error mula sa lead at contact resistance, na maaaring magpakilala ng 10-15% na mga error sa pagsukat sa 2-wire configuration kapag nagsusukat ng milliohm-range shunt. Gumamit ng mga koneksyon sa Kelvin para sa lahat Precision Current Shunt mga application, lalo na kapag ang mga halaga ng paglaban ay mas mababa sa 10mΩ o kapag kinakailangan ang katumpakan na mas mataas kaysa sa 0.5%. Kasama sa pagpapatupad ang pagruruta ng mga linya ng sense mula sa loob ng mga resistor pad at pagpapanatili ng pantay na haba ng bakas.
Kasalukuyang Shunt Resistors nag-aalok ng mas mataas na katumpakan (lalo na sa DC/mababang dalas), mas mababang gastos, at mas malawak na pagtugon sa dalas,e ngunit bumubuo ng init (I²R na pagkalugi) at hindi nagbibigay ng galvanic isolation. Ang mga Hall effect sensor ay nagbibigay ng likas na paghihiwalay at hindi gaanong pagkawala ng kuryente ngunit may katamtamang katumpakan na apektado ng mga panlabas na magnetic field, na may mas mataas na gastos. Para sa mga aplikasyon ng DC na nangangailangan ng mataas na katumpakan, tulad ng mga sistema ng pamamahala ng baterya, ang mga shunt resistors ay karaniwang ginustong. Ang mga sensor ng hall ay ginustong kapag ang paghihiwalay ay kritikal o sa mataas na kasalukuyang mga aplikasyon kung saan ang pag-alis ng init ay isang alalahanin.
pamantayan sa industriya DC Kasalukuyang Shunt Resistors karaniwang gumagawa ng 75mV sa kasalukuyang rate, bagaman karaniwan din ang mga variant ng 50mV at 100mV. Tinitiyak ng standardisasyong ito ang pagiging tugma sa mga analog panel meter at mga instrumento sa pagsukat na idinisenyo para sa mga partikular na hanay ng boltahe na ito. Halimbawa, ang 100A/75mV shunt ay may 0.00075Ω resistance, habang ang isang 50A/75mV shunt ay may 0.0015Ω. Kapag pumipili ng mga shunt para sa mga kasalukuyang kagamitan, i-verify ang full-scale na kinakailangan ng boltahe ng metro upang matiyak ang wastong scaling at katumpakan.
Oo, Kasalukuyang Shunt Resistors gumagana para sa pagsukat ng AC, ngunit ang mga pagsasaalang-alang ay naiiba sa mga aplikasyon ng DC. Ang mga wirewound shunt ay nagpapakita ng inductance na maaaring magdulot ng mga pagbabago sa phase at mga error sa pagsukat sa mas mataas na frequency. Nag-aalok ang metal foil o metal plate shunt ng mas mababang inductance at mas mahusay na performance ng AC. Para sa mga purong AC application, ang mga kasalukuyang transformer (CTs) ay kadalasang ginusto dahil nagbibigay sila ng paghihiwalay at humahawak ng matataas na agos nang walang init. Gayunpaman, para sa DC-biased AC o wide-frequency range na mga kinakailangan, ang mga shunt resistors ay mananatiling epektibo kapag maayos na tinukoy para sa frequency response.
Kabilang sa mga pangunahing pinagmumulan ng error ang: thermal drift (pinaliit sa pamamagitan ng pagpili ng mga low-TCR na materyales), lead resistance (inaalis sa pamamagitan ng Kelvin connections), thermoelectric voltages (binawasan ng pare-parehong paggamit ng materyal at temperatura gradients), mga isyu sa layout ng PCB (natugunan sa pamamagitan ng wastong trace routing at paglalagay ng amplifier), at self-heating (pinamamahalaan sa pamamagitan ng thermal design at derating). Kabilang sa mga karagdagang salik ang kalidad ng paghihinang, paglaban sa contact sa mga terminal, at pagkagambala ng electromagnetic. Ang pagsunod sa mga alituntunin sa layout ng tagagawa at pagpapatupad ng wastong thermal management ay maaaring mabawasan ang kabuuang error sa mas mababa sa 0.1% sa mga precision application.
Para sa mga aplikasyon ng automotive, maghanap Kasalukuyang Shunt Resistors na may kwalipikasyong AEC-Q200—ang pandaigdigang pamantayan para sa passive component stress testing sa mga kapaligirang sasakyan. Kabilang sa mga karagdagang mahalagang sertipikasyon ang ISO9001 (pamamahala ng kalidad), ISO14001 (kapaligiran), at ISO45001 (kalusugan at kaligtasan ng trabaho). Para sa mga internasyonal na merkado, tinitiyak ng UL recognition, TUV certification, at pagsunod sa mga direktiba ng EU ROHS/REACH ang pagsunod sa regulasyon. Ginagarantiyahan ng mga certification na ito na ang mga bahagi ay makatiis sa mga saklaw ng temperatura ng sasakyan (-40°C hanggang 125°C), panginginig ng boses, at mga kinakailangan sa pangmatagalang pagiging maaasahan.
Kalkulahin ang power dissipation gamit ang P = I² × R, kung saan ang I ay ang pinakamataas na tuloy-tuloy na kasalukuyang, at ang R ay ang shunt resistance. Maglagay ng safety margin na 25-50% sa itaas ng kalkuladong kapangyarihan. Halimbawa, na may 20A sa pamamagitan ng 5mΩ shunt: P = 20² × 0.005 = 2W. Pumili ng isang 3W o mas mataas na rated risistor. Isaalang-alang ang pagpapababa ng mga kurba—maraming resistor ang dapat na mas mababa sa 70°C na temperatura ng kapaligiran. Para sa mga pulsed application, i-verify ang kakayahan ng pulso ng risistor dahil ang peak power handling ay kadalasang lumalampas sa tuluy-tuloy na rating. Palaging kumunsulta sa mga datasheet ng manufacturer para sa mga partikular na kinakailangan sa pagpapababa.
