W12T 40A Power Relay | PCB Relay para sa EV Charging, Photovoltaic System, at New Energy Applications

Habang patuloy na sumusulong ang mga renewable energy system, mga de-koryenteng sasakyan at mga teknolohiya sa pag-iimbak ng enerhiya, ang mga power control system ay humihiling ng mga relay na may mas mataas na kakayahan sa paglipat, mahusay na pagganap ng pagkakabukod at pangmatagalang pagiging maaasahan sa pagpapatakbo. Binuo upang matugunan ang mga kinakailangang ito, ang Fanhar W12T 40A Power Relay ay partikular na idinisenyo para sa mga de-kuryenteng sasakyan, charging piles at photovoltaic (PV) renewable energy system.

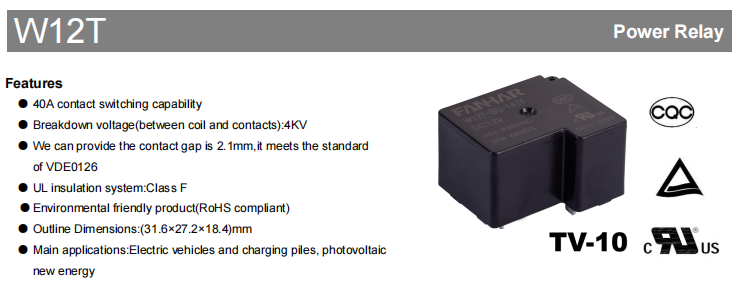

Nagtatampok ang W12T a 40A kakayahan sa paglipat ng contact , isang maximum na dielectric na makatiis ng boltahe ng 4000VAC sa pagitan ng coil at mga contact , at isang opsyonal contact gap na ≥2.1mm . Habang tinitiyak ang pagganap ng high-load switching, natutugunan din nito ang mga kinakailangan para sa electrical insulation at kaligtasan sa mga bagong kagamitan sa enerhiya.

Gamit ang isang compact na PCB-mount na disenyo ng pagsukat lamang 31.6 × 27.2 × 18.4 mm , ang W12T ay magagamit sa isang malawak na hanay ng mga opsyon sa boltahe ng coil mula sa 5V hanggang 110VDC . Parehong nag-aalok ang serye ng Karaniwang Uri (900mW coil power) at Uri ng BG (1400mW coil power). Ang relay ay nakuha UL/cUL, TÜV at CQC mga sertipikasyon, na sumusuporta sa paggamit nito sa magkakaibang mga merkado sa buong mundo.

40A High-Current Switching Capability para sa High-Power Equipment

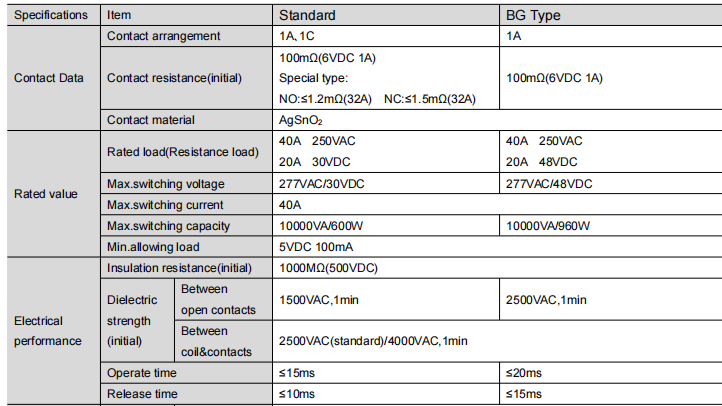

Ang mga bagong kagamitan sa enerhiya tulad ng EV charging piles at PV inverters ay nangangailangan ng mga relay na may malaking current carrying capacity. Ang W12T ay may rated control load na 40A 250VAC na may maximum switching capacity na 10000VA.

Para sa mga DC load, sinusuportahan ng Pamantayan Type ang 20A 30VDC, habang sinusuportahan ng BG Type 20A 48VDC. Bukod pa rito, available ang mga espesyal na uri ng low contact resistance na may NO≤1.2mΩ (32A) at NC≤1.5mΩ (32A). Ang minimum na pinapayagang load ay 5VDC 100mA, na nagbibigay-daan sa malawak na hanay ng mga application mula sa maliit na signal switching hanggang sa high-power load control.

High Insulation Design para sa Pinahusay na Kaligtasan ng System

Ang elektrikal na pagkakabukod ay isang kritikal na kinakailangan para sa renewable energy equipment na tumatakbo sa ilalim ng mataas na boltahe na mga kondisyon. Nag-aalok ang W12T ng mahusay na mga kakayahan sa pagkakabukod ng kuryente:

Pinakamataas na dielectric na makatiis ng boltahe sa pagitan ng coil at mga contact: 4000VAC

Dielectric na makatiis ng boltahe sa pagitan ng mga bukas na contact (Uri ng BG): 2500VAC

Paunang paglaban sa pagkakabukod: 1000MΩ (sa 500VDC)

UL Class F insulation system: Nakakatulong ang superyor na performance ng insulation sa pinahusay na kaligtasan at pagiging maaasahan ng pagpapatakbo, na epektibong pinipigilan ang mataas na boltahe na pagkasira at mga panganib sa pagtagas.

De-kalidad na AgSnO₂ Contact Material para sa Pinahabang Buhay ng Serbisyo

Gumagamit ang W12T series ng AgSnO₂ (silver-tin oxide) bilang contact material. Ang AgSnO₂ ay nagpapakita ng mahusay na arc erosion resistance, mababa at matatag na contact resistance, magandang thermal conductivity, at namumukod-tanging anti-welding performance. Epektibo nitong binabawasan ang pag-arce at pinapalawak ang buhay ng serbisyo ng relay, pinapanatili ang matatag na pagganap ng kuryente kahit na sa madalas na paglipat ng mga application na may mataas na karga.

Maaasahang Pagganap sa Demanding Industrial Environment

Bilang karagdagan sa pagganap ng kuryente nito, ang W12T ay idinisenyo upang maghatid ng pangmatagalang pagiging maaasahan sa ilalim ng hinihingi na mga kondisyon ng operating. Gumagana ang relay sa malawak na hanay ng temperatura sa paligid na -40°C hanggang 85°C, na ginagawa itong angkop para sa mga renewable energy system at kagamitang pang-industriya na naka-deploy sa magkakaibang klima.

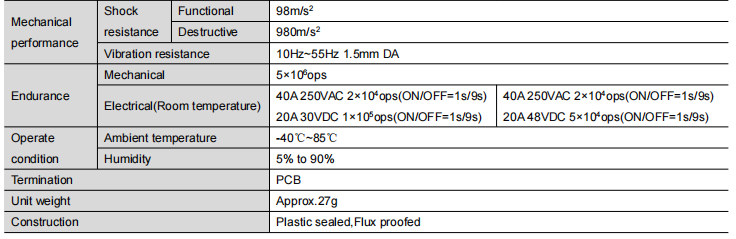

Nag-aalok ang relay ng mechanical life na hanggang 5,000,000 operations at electrical life na 20,000 operations sa ilalim ng 40A 250VAC resistive load, 100,000 operations sa ilalim ng 20A 30VDC (Standard Type), at 50,0200 BGA na operations sa ilalim ng 8 (Uri ng 50,000 BGA).

Ang oras ng pagpapatakbo ay ≤15ms (Standard) / ≤20ms (BG), at ang oras ng paglabas ay ≤10ms (Standard) / ≤15ms (BG). Ang relay ay idinisenyo din upang mapaglabanan ang panginginig ng boses at mekanikal na pagkabigla na karaniwang nakikita sa mga pang-industriyang aplikasyon.

Maramihang Coil Voltage Options para sa Flexible System Design

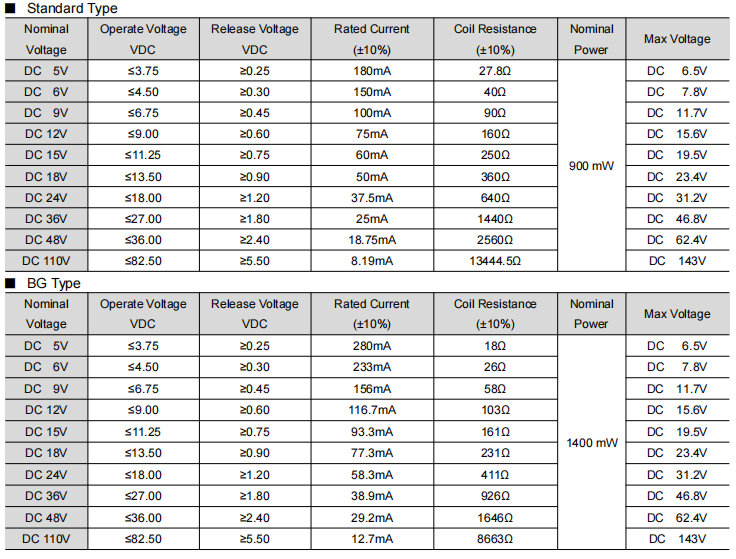

Ang iba't ibang mga sistema ng kontrol ay nangangailangan ng iba't ibang mga configuration ng boltahe ng coil. Para pasimplehin ang system integration, available ang W12T na may maraming opsyon sa boltahe ng DC coil, kabilang ang 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Ang Standard Type coil rated power ay 900mW, habang 1400mW ang BG Type. Ang standardized na disenyo ng coil ay hindi lamang nagpapabuti sa pagiging tugma sa iba't ibang mga control circuit ngunit pinapasimple din ang pagbuo ng produkto para sa mga tagagawa na gumagamit ng maramihang mga platform ng boltahe.

Compact na PCB-Mount na Disenyo para sa Madaling Pagsasama ng Kagamitan

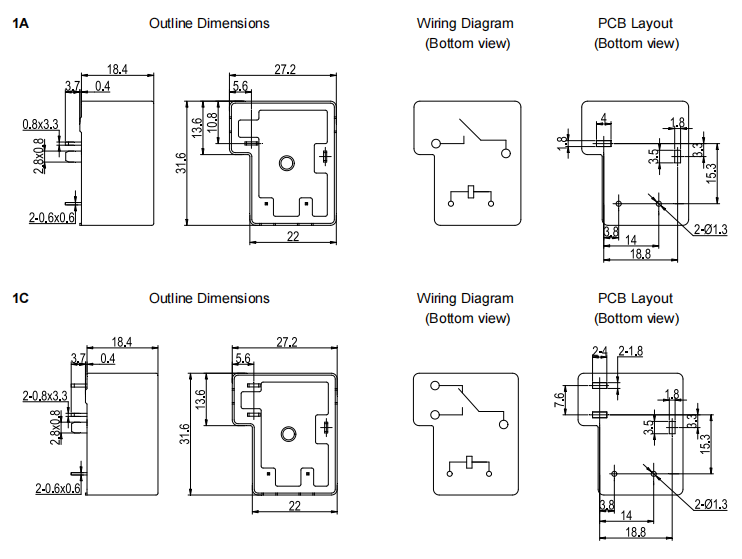

Nagtatampok ang W12T a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Sa malinis na kapaligiran (walang H₂S, SO₂, NO₂ at alikabok), inirerekomenda ang uri ng Flux proofed. Sa mga hindi malinis na kapaligiran na naglalaman ng mga pollutant na ito, inirerekomenda ang Plastic sealed type. Ang pagsasaalang-alang sa disenyo na ito ay epektibong nagpapalawak sa buhay ng serbisyo ng relay sa iba't ibang mga pang-industriyang kapaligiran.

Mga Karaniwang Aplikasyon

Idinisenyo para sa mga high-current power switching application, ang W12T ay malawakang ginagamit sa renewable energy at electric vehicle system kung saan kinakailangan ang maaasahang pagganap ng switching at mataas na insulation capability:

• Mga de-kuryenteng sasakyan (EV)
• Mga tambak na nagcha-charge ng bagong enerhiya na sasakyan
• Photovoltaic (PV) renewable energy equipment

Sa loob ng mga system na ito, ang relay ay karaniwang ginagamit para sa power control, main circuit switching at safety isolation, na tumutulong sa pagpapabuti ng system reliability at operational safety.

Paano Pumili ng Karaniwang Uri o Uri ng BG

Ang W12T ay inaalok sa Standard Type at BG Type. Ang mga pangunahing pagkakaiba ay buod sa ibaba:

Para sa pangkalahatang pang-industriya na kontrol at karaniwang mga application ng pagpapalit ng kuryente, ang Karaniwang Uri ay nakakatugon sa karamihan ng mga kinakailangan. Para sa mga photovoltaic system, mga application na nangangailangan ng mas malaking distansya ng contact isolation, o mas mataas na mga sitwasyon ng boltahe ng DC, ang Uri ng BG ay inirerekomenda.
