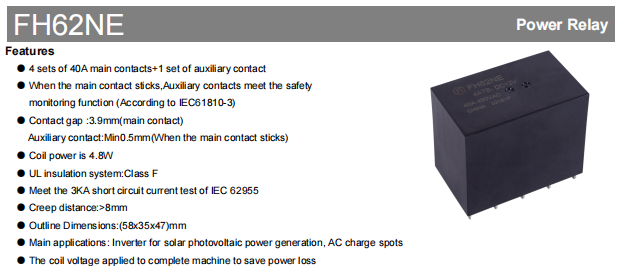

FH62NE Bagong Energy Relay｜40A 4-Pole Main Contacts + Safety Monitoring Auxiliary Contact, Idinisenyo para sa PV Inverters at EV Charging Stations

Dahil ang mga photovoltaic system, EV charging station, at industrial control equipment ay naglalagay ng mas mataas na pangangailangan sa kaligtasan ng kuryente at kahusayan sa enerhiya, mga relay dapat maghatid ng hindi lamang maaasahang pagganap ng paglipat kundi pati na rin sa pagsubaybay sa kaligtasan, pagpapatakbo ng mababang kapangyarihan, at pangmatagalang katatagan. Ang serye ng FH62NE bagong relay ng enerhiya mula sa Fanhar Electronics ay pinagsasama ang mataas na kapasidad ng pagkarga, matalinong pagsubaybay sa kaligtasan, pagtitipid ng enerhiya, at pangmatagalang disenyo sa isang solusyon, na nag-aalok ng lubos na maaasahang solusyon sa paglipat ng kuryente para sa mga application na may mahigpit na kinakailangan para sa pagganap ng kuryente, kaligtasan ng system, at kakayahang umangkop sa kapaligiran.

4 Sets ng 40A Main Contacts 1 Auxiliary Contact – High Current Carrying at Safety Monitoring in One

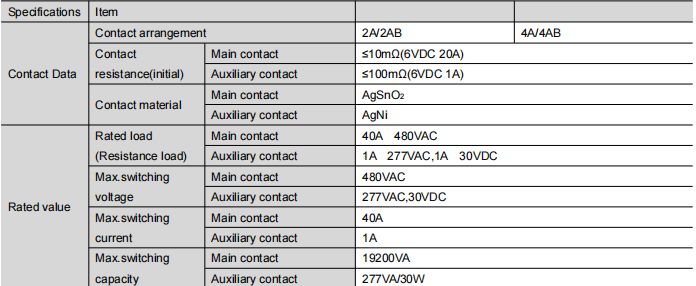

Ang FH62NE nagtatampok ng 4 na set ng 40A pangunahing contact at 1 auxiliary contact:

Mga pangunahing contact : 4 Form A (4A/4AB) na karaniwang nagbubukas ng mga contact, gamit ang AgSnO₂ (silver tin oxide) na materyal, na na-rate sa 40A @ 480VAC (resistive), maximum switching capacity 19,200 VA, initial contact resistance ≤10 mΩ.

Pantulong na contact : 1 Form B na karaniwang closed contact, gamit ang AgNi (silver nickel) na materyal, na na-rate sa 1A @ 277VAC / 30VDC.

Pangunahing function ng kaligtasan : Sa kaganapan ng pangunahing contact welding dahil sa isang fault, ang auxiliary contact ay maaari pa ring magbukas ng mapagkakatiwalaan na may pinakamababang puwang na ≥0.5 mm, na nagpapadala ng fault signal sa control system para sa real-time na pagsubaybay sa kaligtasan ng pangunahing circuit. Sumusunod ito sa pamantayan ng kaligtasan ng IEC 61810-3. Ang pangunahing agwat sa pakikipag-ugnay ay 3.9 mm, na tinitiyak ang kaligtasan ng mataas na boltahe na paghihiwalay.

Natutugunan ng Class F na High Insulation Design ang High-Voltage na Kinakailangan para sa Mga Bagong Aplikasyon ng Enerhiya

Ang mga bagong kagamitan sa enerhiya ay nagpapatakbo sa ilalim ng mataas na boltahe para sa pinalawig na mga panahon, na nangangailangan ng mahusay na pagganap ng pagkakabukod. Ang FH62NE ay gumagamit ng Class F insulation system (155°C) na may creepage distance na >8 mm, na epektibong pumipigil sa high-voltage breakdown at leakage.

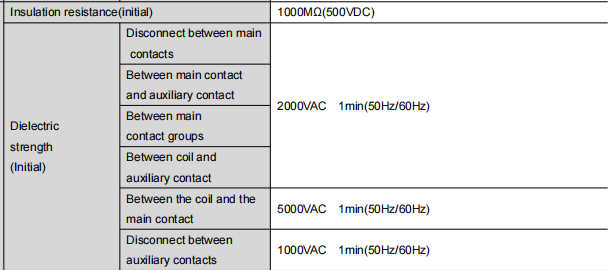

Kakayahang lakas ng dielectric:

Surge boltahe: Ang relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Mababang-Power na Disenyo

Ang FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

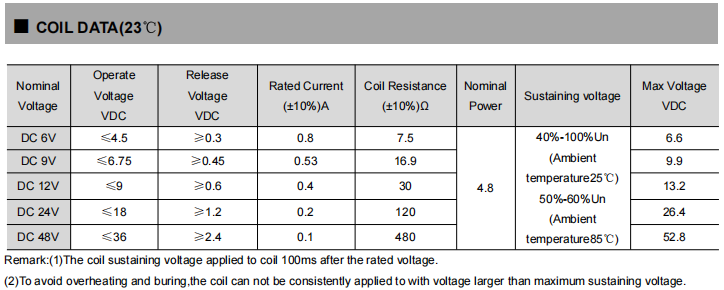

Mga pagtutukoy ng coil (sa 23°C):

Oras ng pagpapatakbo: ≤40 ms; Oras ng paglabas: ≤20 ms.

Malawak na Saklaw ng Temperatura at Mataas na Pagkakaaasahan para sa Mga Demanding Industrial Environment

Ang FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Mga rating ng pagtitiis:

• Buhay ng mekanikal: 1,000,000 na operasyon
• Buhay ng kuryente: 30,000 na operasyon (40A/480VAC resistive, ON/OFF = 1s/9s)

Panginginig ng boses at shock resistance:

• Functional na vibration: 10 Hz – 55 Hz, 1.5 mm amplitude
• Functional shock: 98 m/s² (10g)
• Mapanirang pagkabigla: 980 m/s² (100g)

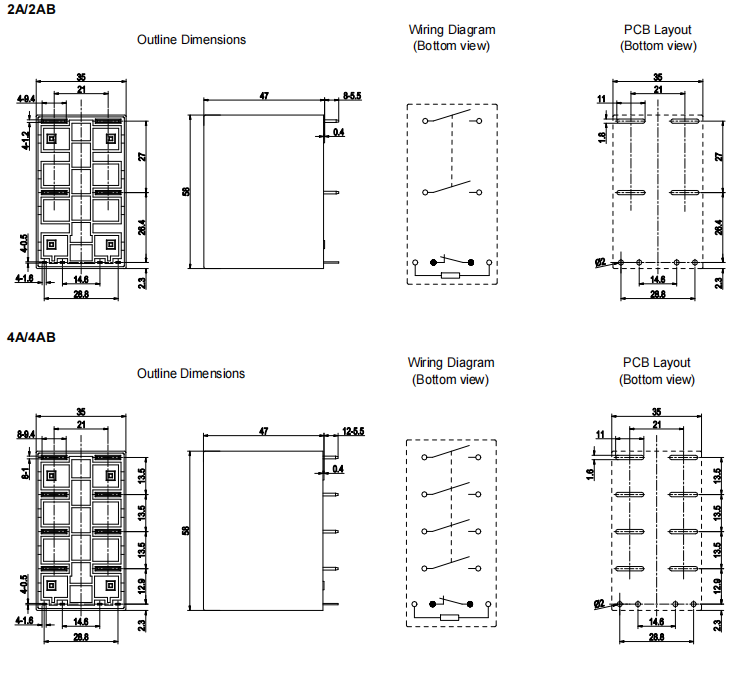

Compact Size para sa Easy System Integration

Ang FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Mga rekomendasyon sa pag-mount at paghihinang:

Pag-mount: Inirerekomenda ang pag-mount ng PCB

Temperatura ng paghihinang: 260°C ± 5°C

Oras ng paghihinang: 3 – 5 segundo

Pagpapahintulot sa dimensyon ng pag-mount (maliban kung nakasaad): ±0.1 mm

Mga Pangunahing Sitwasyon ng Application

Sa mataas na kasalukuyang kakayahan sa pagdadala, independiyenteng pagsubaybay sa kaligtasan, at napatunayang disenyo, ang FH62NE ay malawakang ginagamit sa:

Solar photovoltaic inverters : Para sa pagpapalit ng load at paghihiwalay sa DC input o AC output side. Ang mataas na boltahe na makatiis, mataas na kasalukuyang kapasidad, at surge immunity ay epektibong humahawak sa mga pagbabago sa boltahe at paglipat ng mga transient na karaniwan sa mga PV system.

Mga istasyon ng pagsingil ng AC EV : Bilang core switching component sa charging control circuits, ang mga pangunahing contact ay ligtas na nagdadala ng charging current, habang ang auxiliary contact ay nagbibigay ng karagdagang layer ng proteksyon sa kaligtasan.

Mga sistemang kritikal sa kaligtasan na nangangailangan ng feedback sa katayuan : Ang auxiliary contact ay naghahatid ng diagnostic na impormasyon tungkol sa pangunahing status ng contact, na nakakatugon sa mga pangangailangan ng mga application na may mahigpit na mga kinakailangan sa kaligtasan.
