Bahay / Balita / Balita sa Industriya / FH61NE Bagong Energy Magnetic Latching Relay — Maaasahang Power Switching Solution para sa PV Inverters at AC Charging Stations

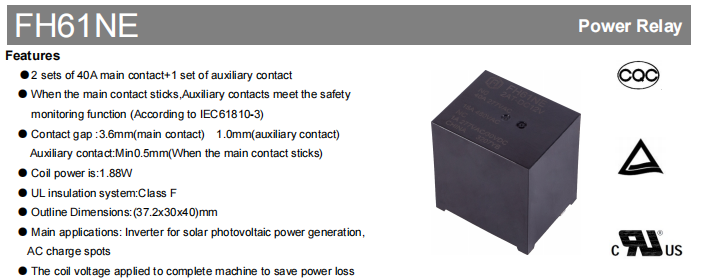

Habang ang photovoltaic power generation, energy storage system, at electric vehicle charging facility ay patuloy na sumusulong patungo sa mas mataas na kapangyarihan at mas mahusay na kahusayan, mga relay ay inaasahang maghahatid ng hindi lamang maaasahang mataas na kasalukuyang kakayahan sa paglipat kundi pati na rin sa pagsubaybay sa kaligtasan, mababang paggamit ng kuryente, at pangmatagalang katatagan ng pagpapatakbo. Upang matugunan ang mga kinakailangan sa aplikasyon ng bagong kagamitan sa enerhiya, ipinakilala ng Fanhar Electronics ang FH61NE Series New Energy Magnetic Latching Relay. Nagtatampok ang produkto ng configuration ng contact ng 2 set ng 40A na pangunahing contact 1 set ng auxiliary contact. Kapag dumikit ang pangunahing contact, nagbibigay ang auxiliary contact ng feedback signal sa pagsubaybay sa kaligtasan, na nakakatugon sa mga kinakailangan ng IEC 61810-3 para sa mga function ng pagsubaybay sa kaligtasan. Gumagamit ang relay ng low-power magnetic latching na disenyo na may coil power consumption na 1.88W lang. Pinagsama sa isang Class F insulation system at isang compact mechanical structure, natutugunan nito ang mga komprehensibong pangangailangan ng mga bagong application ng enerhiya tulad ng mga solar PV inverters, AC charging station, at EV charging equipment para sa energy-efficient na operasyon at pangmatagalang pagiging maaasahan. Nakuha ng FH61NE Series UL/cUL, TUV , at CQC mga sertipikasyong pangkaligtasan at malawakang ginagamit sa mga bagong aplikasyon ng kagamitan sa kapangyarihan ng enerhiya.
40A High Current Switching Capability para sa Bagong Energy Equipment Power Control

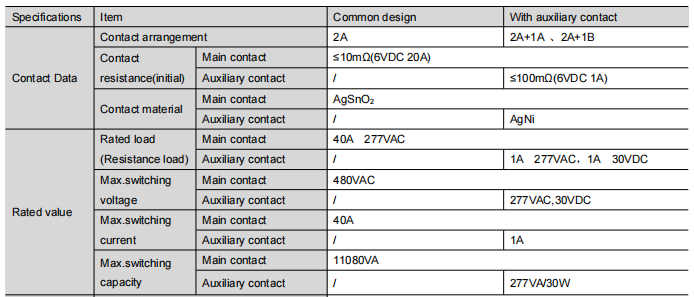

Ang mga bagong kagamitan sa enerhiya ay naglalagay ng mataas na pangangailangan sa kakayahan ng paglipat ng kasalukuyang relay. Ang FH61NE nagtatampok ng dalawang set ng 40A na pangunahing contact, na sumusuporta sa high-current load control sa bagong energy equipment. Gumagamit ang mga pangunahing contact ng AgSnO₂ contact material, na nagbibigay ng mahusay na anti-welding at conductive properties upang matugunan ang mga kinakailangan sa pagiging maaasahan ng contact ng mga power switching application sa bagong kagamitan sa enerhiya. Ang mga pangunahing pagtutukoy ay ang mga sumusunod:
Ang mga de-koryenteng parameter na ito ay nagbibigay-daan sa FH61NE na mapagkakatiwalaang magsagawa ng circuit switching at control function sa mga PV inverters at AC charging station.
Auxiliary Contact Safety Monitoring Design para sa Pinahusay na Kaligtasan ng System
Ang mga bagong kagamitan sa enerhiya ay may mahigpit na mga kinakailangan para sa kaligtasan ng pagpapatakbo. Ang FH61NE ay nag-aalok ng pantulong na mga opsyon sa pakikipag-ugnayan upang matugunan ang mga pangangailangan sa pagsubaybay sa kaligtasan. Kasama sa mga available na configuration ang:
2A 1A : Dalawang karaniwang bukas na pangunahing contact ang isang karaniwang bukas na pantulong na contact
2A 1B : Dalawang karaniwang bukas na pangunahing contact ang isang karaniwang sarado na pantulong na contact
Kapag dumikit ang pangunahing contact, nagbibigay ang auxiliary contact ng mga signal ng feedback para sa pagsubaybay sa status ng system.
Low-Power Magnetic Latching Structure para sa Energy-Efficient na Operasyon ng Bagong Energy Equipment
Ang FH61NE ay gumagamit ng magnetic latching relay structure na may mga sumusunod na pakinabang:
Pagkonsumo ng kuryente ng coil: 1.88W
Pagpapanatili ng saklaw ng boltahe : 40%~100% Un (ambient temperature 25℃); 50%~60% Un (ambient temperature 85℃)
Pinakamataas na nagpapanatili ng boltahe : Sumangguni sa coil data table
Ang disenyo ng magnetic latching ay makabuluhang binabawasan ang tuluy-tuloy na pagkonsumo ng enerhiya sa panahon ng relay holding state. Ang paglalapat ng coil sustaining boltahe sa kumpletong makina ay epektibong nakakatipid sa pagkawala ng kuryente, na ginagawa itong mas angkop para sa matipid na enerhiya na mga kinakailangan sa pagpapatakbo ng mga bagong kagamitan sa enerhiya.
Mataas na Insulation Design at Maaasahang Pagganap para sa Mga Kumplikadong Operating Environment
Nagtatampok ang FH61NE ng disenyong may mataas na pagkakabukod at compact na konstruksyon, na nagbabalanse sa kaligtasan ng elektrikal at pagiging maaasahan ng makina:
Maramihang Coil Voltage Options para sa Flexible System Design

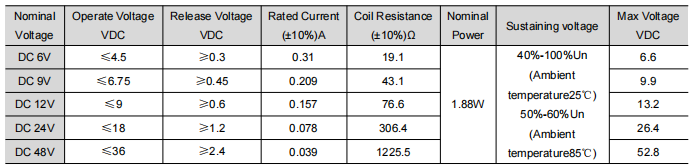

Ang iba't ibang mga sistema ng kontrol ay nangangailangan ng iba't ibang mga configuration ng boltahe ng coil. Upang pasimplehin ang pagsasama-sama ng system, ang FH61NE Series ay magagamit na may maraming mga pagpipilian sa boltahe ng DC coil, kabilang ang 6VDC , 9VDC , 12VDC , 24VDC at 48VDC .
Ang bawat opsyon ng coil ay idinisenyo na may rate na konsumo ng kuryente na 3.2W, na nagpapahintulot sa mga inhinyero na piliin ang pinaka-angkop na boltahe ng kontrol nang hindi binabago ang platform ng relay. Ang standardized na disenyo ng coil ay hindi lamang nagpapabuti sa pagiging tugma sa iba't ibang mga control circuit ngunit pinapasimple din ang pagbuo ng produkto para sa mga tagagawa na gumagamit ng maramihang mga platform ng boltahe.
Compact Platform Design para sa Mas Madaling Pag-upgrade ng Produkto
Nag-aalok ang serye ng FH61NE ng pinag-isang disenyo ng platform sa iba't ibang configuration ng contact at mga opsyon sa coil voltage, na nagbibigay sa mga manufacturer ng nababaluktot na pundasyon para sa pagbuo ng magkakaibang mga bagong application ng kagamitan sa enerhiya.

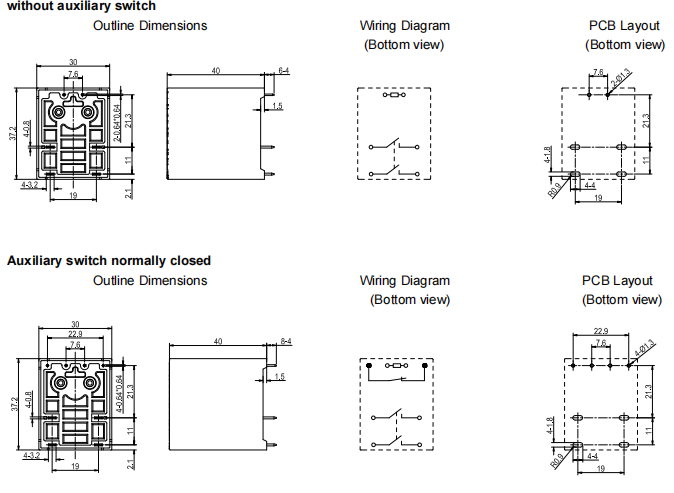

Ang lahat ng mga pagsasaayos ay nagbabahagi ng magkaparehong panlabas na sukat ng 37.2 × 30 × 40 mm, kasama ang parehong layout ng PCB, mounting footprint, insulation performance, at mechanical construction. Ang pangunahing pagkakaiba sa pagitan ng mga configuration ay ang contact arrangement (2A, 2A 1A, o 2A 1B), na nagpapahintulot sa mga designer na piliin ang naaangkop na function ng pagsubaybay nang hindi binabago ang disenyo ng PCB.
Ang karaniwang platform na ito ay nagbibigay-daan sa mga tagagawa ng kagamitan na madaling isama ang auxiliary contact monitoring (para sa feedback sa kaligtasan kapag dumikit ang pangunahing contact) sa kanilang mga disenyo nang hindi binabago ang mekanikal na pag-install o board layout. Bilang resulta, ang mga yugto ng pag-unlad ay maaaring paikliin, mabawasan ang mga gastos sa engineering, at mapabuti ang standardisasyon ng produkto.
Para sa mga manufacturer na naghahanap ng mga nasusukat na solusyon sa mga solar inverter, AC charging station, at EV charging equipment, ang FH61NE Series ay nagbibigay ng mahusay at praktikal na platform.

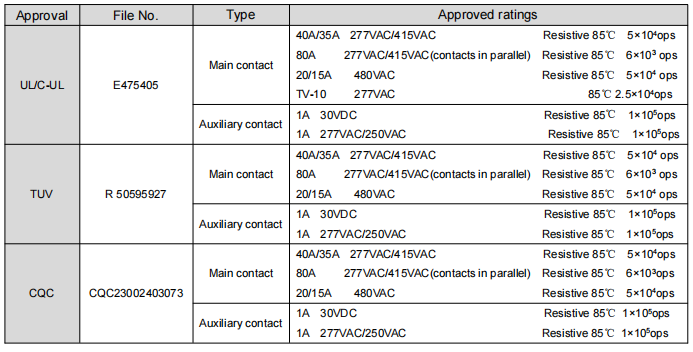

Mga Pag-apruba sa Kaligtasan
Ang FH61NE ay nakuha UL/cUL, TUV , at CQC mga sertipikasyon sa kaligtasan. Sumusunod din ang produkto sa mga direktiba sa kapaligiran ng EU RoHS/REACH. Nakamit ng Fanhar Electronics ISO9001 , ISO14001 , at ISO45001 internasyonal na mga sertipikasyon ng sistema ng pamamahala, mayroong higit sa 40 pambansang patent, at kinilala bilang National High-Tech Enterprise at Provincial-Level R&D Center.
Mga Karaniwang Aplikasyon
Ang FH61NE ay pangunahing ginagamit sa mga sumusunod na bagong sektor ng enerhiya:
Sa mga application na ito, ang relay ay pangunahing gumaganap ng power switching control at status monitoring function, na nagbibigay ng matatag at maaasahang kasalukuyang control solution para sa system.
Mga madalas itanong
Q1: Anong uri ng relay ang FH61NE?
Ang FH61NE ay isang bagong energy magnetic latching relay na binuo ng Zhejiang Fanhar Electronics Co., Ltd., na pangunahing ginagamit sa solar PV inverters at AC charging stations.
Q2: Ano ang pinakamataas na kasalukuyang rating ng FH61NE?
Ang FH61NE main contact rated load ay 40A 277VAC (resistive load), na may maximum switching current na 40A.
Q3: Sinusuportahan ba ng FH61NE ang mga auxiliary contact?
Oo. Nag-aalok ang FH61NE ng mga bersyon ng 2A 1A (normally open auxiliary contact) at 2A 1B (normally closed auxiliary contact). Kapag dumikit ang pangunahing contact, ang auxiliary contact ay nagbibigay ng feedback signal para sa system status monitoring, na nakakatugon sa IEC 61810-3 safety monitoring function na kinakailangan.
Q4: Ano ang operating temperature range ng FH61NE?
Ang hanay ng temperatura ng pagpapatakbo ay -40℃ ~ 85℃, ginagawa itong angkop para sa iba't ibang rehiyon at kumplikadong pang-industriyang kapaligiran.
Para sa mga application na nangangailangan ng mas mataas na kasalukuyang kapasidad, ang FH66NE160 ay ang inirerekomendang pagpipilian. Para sa mga system na idinisenyo sa paligid ng 100A kasalukuyang rating, ang FH66NE100 ay nagbibigay ng naaangkop na solusyon.

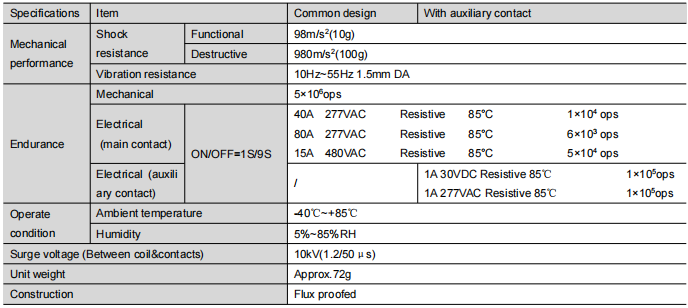

Q5: Ano ang mekanikal at elektrikal na mga rating ng buhay ng FH61NE?
Buhay ng mekanikal: 5×10⁶ na mga operasyon
Buhay ng kuryente (pangunahing contact): 1×10⁵ na operasyon sa 40A 277VAC resistive load (85℃)
Buhay ng kuryente (pang-auxiliary contact): 1×10⁵ na operasyon sa 1A 30VDC/277VAC resistive load (85℃)
