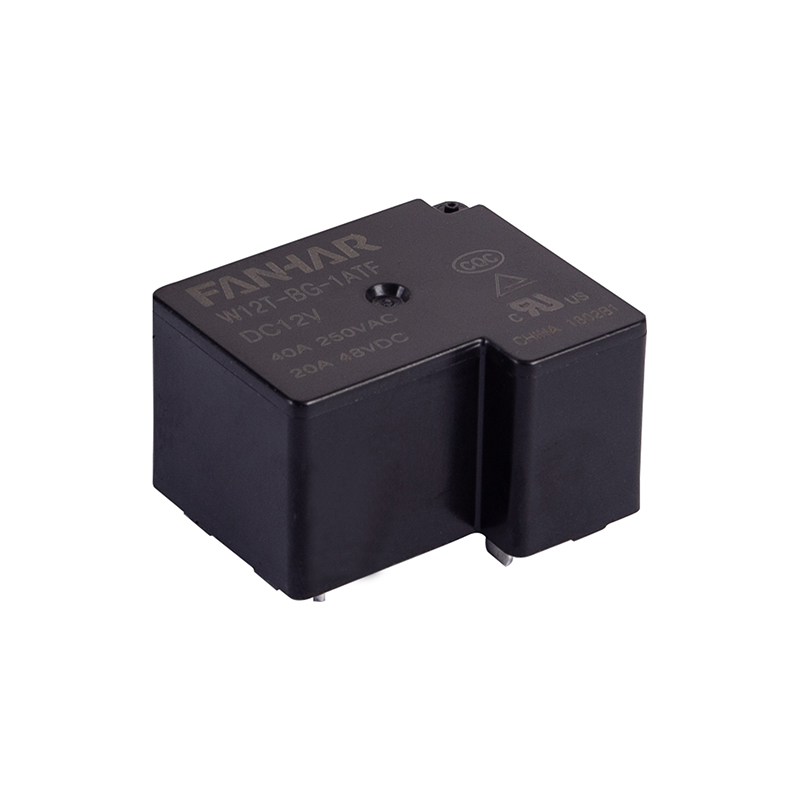

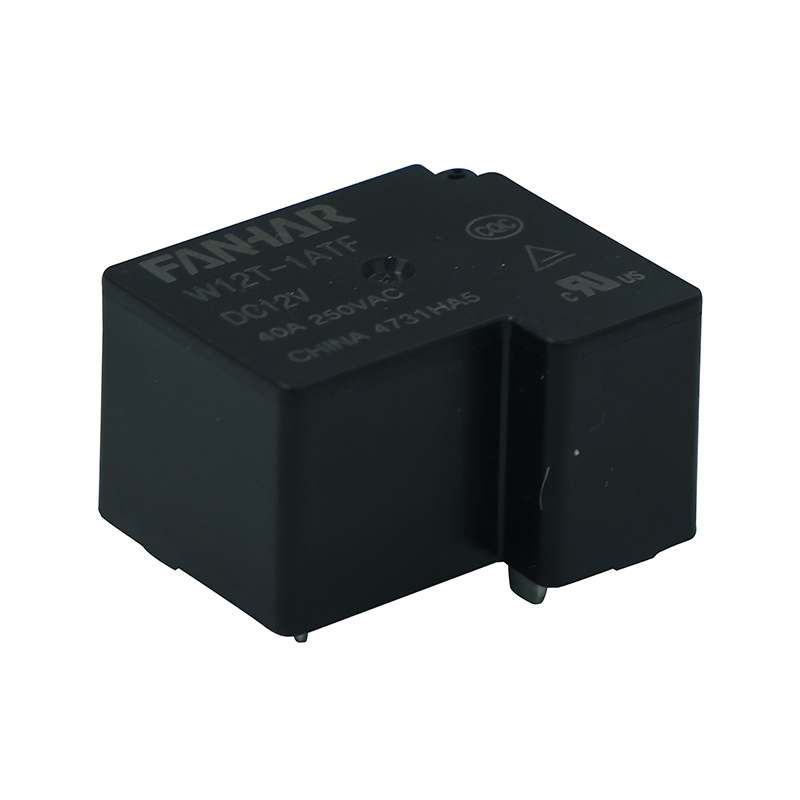

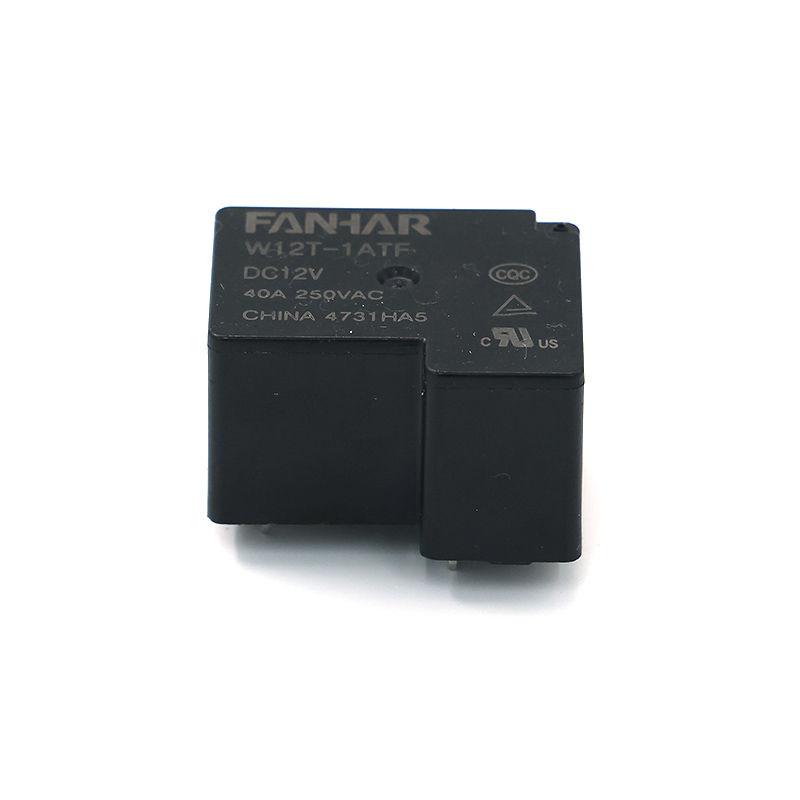

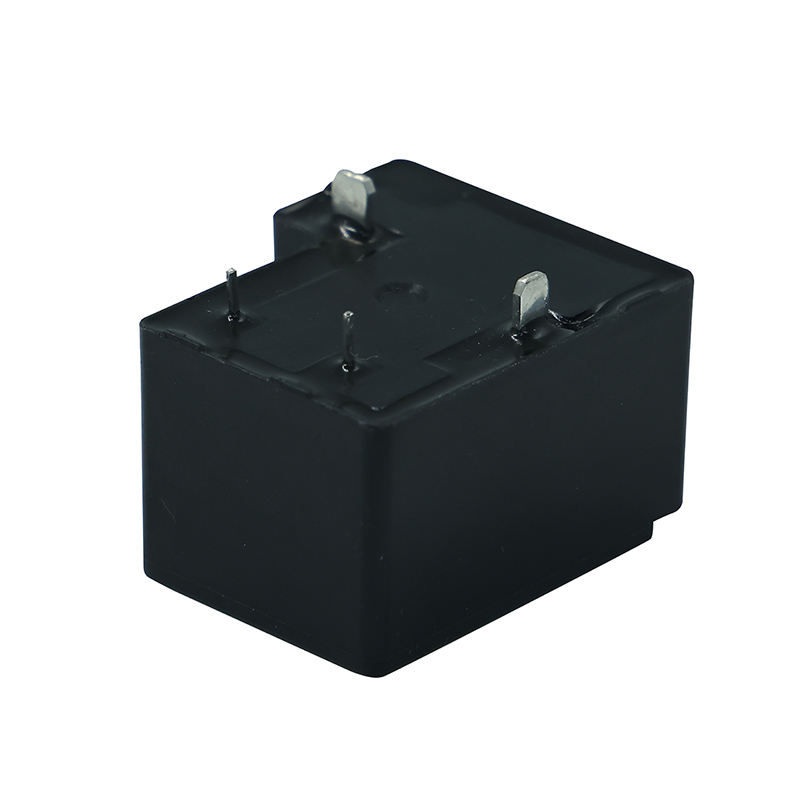

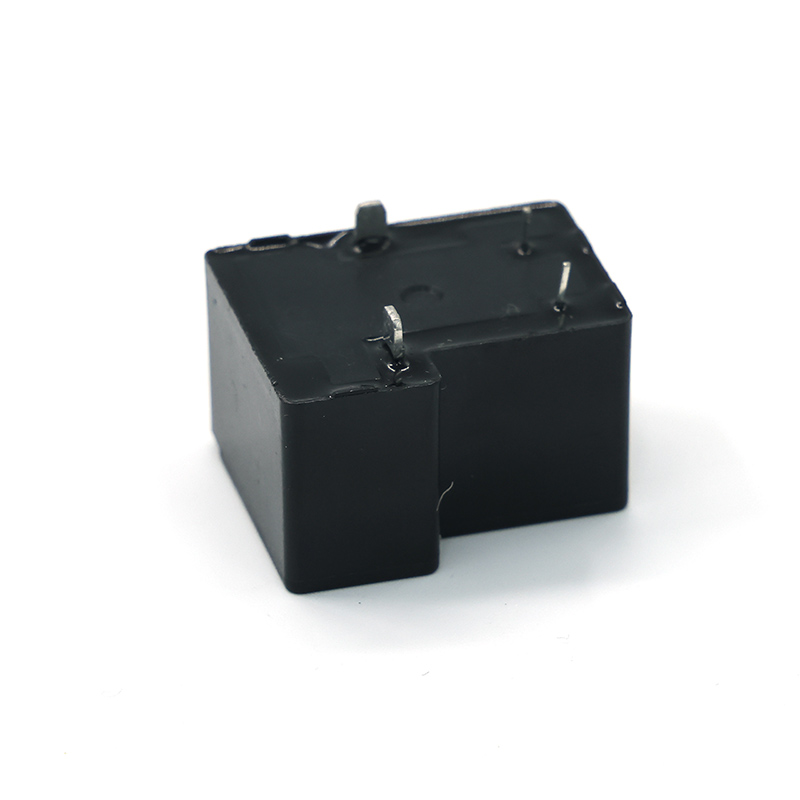

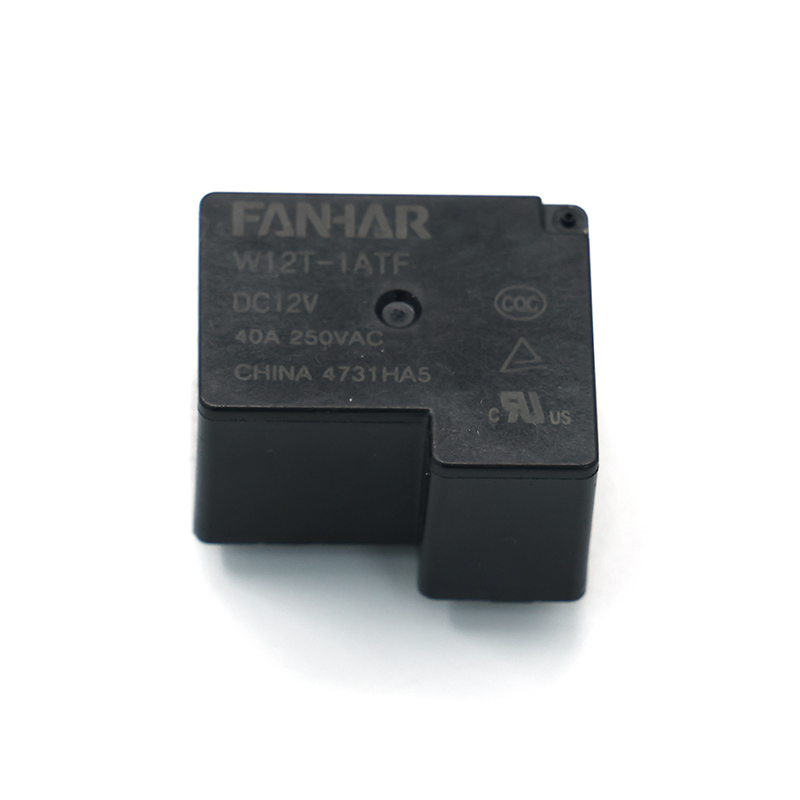

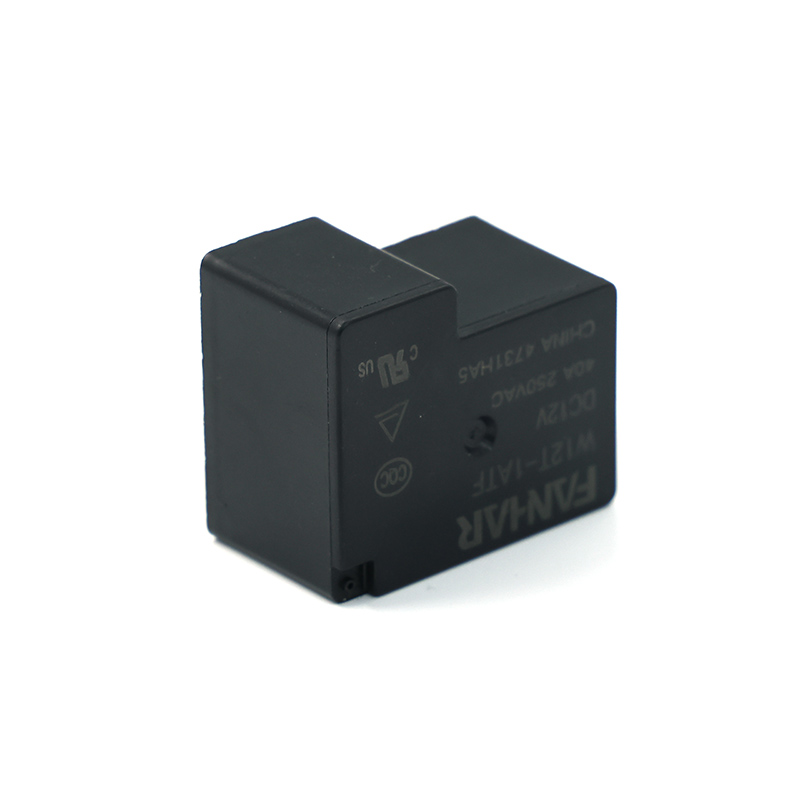

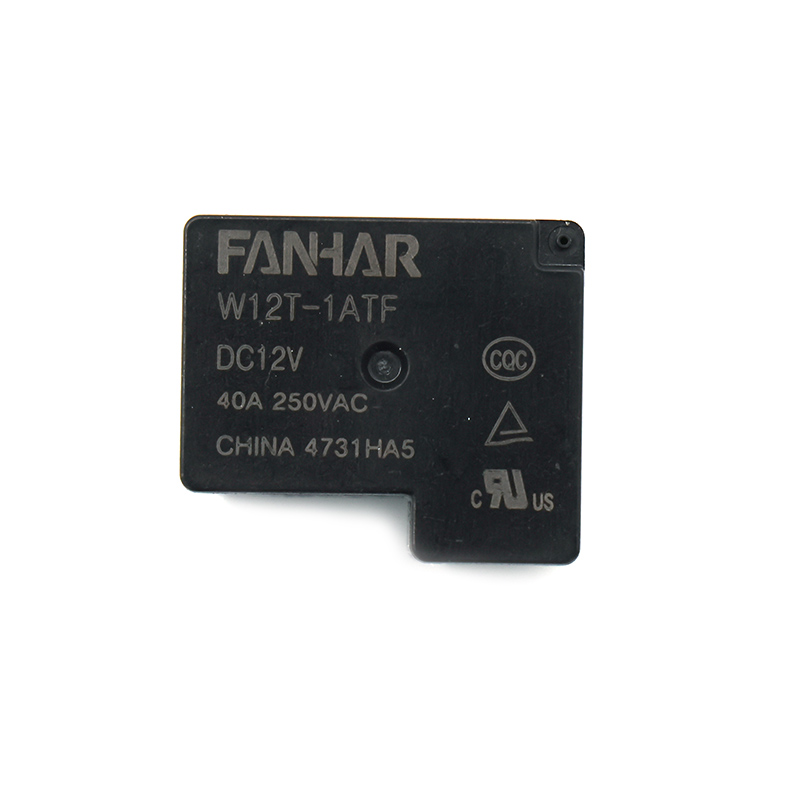

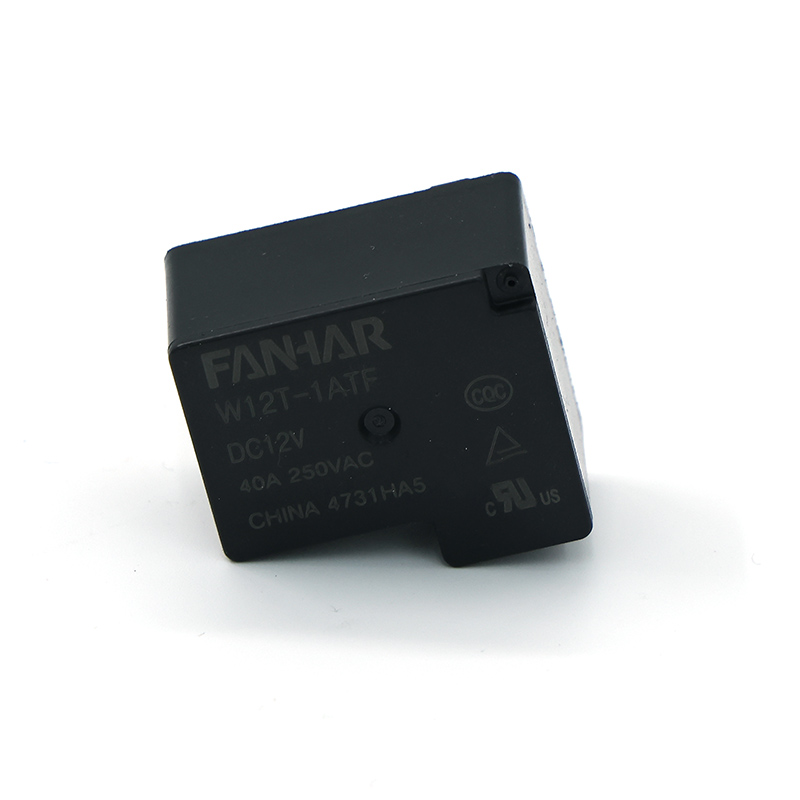

W12T 40A Power Relay UL TUV CQC Compliant

Mga Tampok:
40A kakayahan sa paglipat ng contact
Breakdown na boltahe (sa pagitan ng coil at mga contact):4KV
Maaari kaming magbigay ng contact gap na 2.1mm, na nakakatugon sa pamantayan ng VDE0126
Sistema ng pagkakabukod ng UL: Klase F
Produktong environment friendly (RoHS compliant)
Mga Dimensyon ng Balangkas:(31.6×27.2×18.4)mm
Pangunahing aplikasyon: Mga de-kuryenteng sasakyan at charging piles, photovoltaic
bagong enerhiya

Makipag-ugnayan sa Amin

I-download

NAUNA: FH12 30A 40A Power Relay UL TUV CQC Compliant SUSUNOD: Walang susunod na artikulo

Mga Parameter
Aplikasyon
Ilarawan

Mga Parameter

Mga pagtutukoy	item		Pamantayan	Uri ng BG
Data ng Contact	Pag-aayos ng contact		1A, 1C	1A
	Paglaban sa pakikipag-ugnay (paunang)		100mΩ(6VDC 1A) Espesyal na uri: HINDI:≤1.2mΩ(32A) NC:≤1.5mΩ(32A)	100mΩ(6VDC 1A)

	Materyal sa pakikipag-ugnayan		AgSnO ₂
Na-rate na halaga	Rated load (Resistance load)		40A 250VAC 20A 30VDC	40A 250VAC 20A 48VDC
	Max.switching boltahe		277VAC/30VDC	277VAC/48VDC
	Max.switching kasalukuyang		40A
	Max.switching capacity		10000VA/600W	10000VA/960W
	Min.allowing load		5VDC 100mA
Pagganap ng elektrikal	Insulation resistance (initial)		1000MΩ(500VDC)
	Lakas ng dielectric (paunang)	Sa pagitan ng mga bukas na contact	1500VAC, 1min	2500VAC, 1min
		Sa pagitan ng coil&contacts	2500VAC(karaniwan)/4000VAC, 1min
	Oras ng pagpapatakbo		≤15ms	≤20ms
	Oras ng paglabas		≤10ms	≤15ms
Pagganap ng mekanikal	Shock resistance	Functional	98m/s ²
		Nakakasira	980m/s ²
	Panlaban sa panginginig ng boses		10Hz~55Hz 1.5mm DA
Pagtitiis	Mekanikal		5× 10 ⁶ ops
	Electrical(Temperatura ng kwarto)		40A 250VAC 2×10 ⁴ ops(ON/OFF= 1s/9s) 20A 30VDC 1×10 ⁵ ops(ON/OFF= 1s/9s)	40A 250VAC 2× 10 ⁴ ops(ON/OFF= 1s/9s) 20A 48VDC 5× 10 ⁴ ops(ON/OFF= 1s/9s)
Kondisyon ng operasyon	Ambient temperatura		-40℃~85℃
	Humidity		5% hanggang 90%
Pagwawakas			PCB
Timbang ng yunit			Tinatayang.27g
Konstruksyon			Plastic sealed, Flux proofed

Ilarawan

Ang W12T Power Relay 40A Contact Switching Capability ay isang high-performance na electronic switching device na may contact switching capacity na hanggang 40A, na angkop para sa iba't ibang pang-industriya at automotive na application. Ang relay na ito ay gumagamit ng advanced na electromagnetic na disenyo, maaaring gumana nang matatag sa 12V DC na boltahe, at nagbibigay ng maaasahang kasalukuyang control function. Ang compact na disenyo ng package nito ay ginagawa itong partikular na angkop para sa space-constrained application environment, tulad ng mga electric vehicle charging station, photovoltaic inverters, at UPS system. Available ang W12T power relay sa iba't ibang anyo ng packaging, kabilang ang flux-proof type at plastic-sealed type, upang matugunan ang mga pangangailangan ng iba't ibang kapaligiran. Ang pabahay nito ay gumagamit ng isang selyadong disenyo, na maaaring epektibong maiwasan ang pagpasok ng alikabok at kahalumigmigan, na tinitiyak ang matatag na operasyon kahit na sa malupit na kapaligiran. Bilang karagdagan, sinusuportahan ng produkto ang iba't ibang mga configuration ng contact, kabilang ang single-pole double-throw (SPDT), double-pole double-throw (DPDT), atbp. Maaaring piliin ng mga user ang naaangkop na uri ng contact ayon sa kanilang partikular na pangangailangan. Upang mapabuti ang pagganap, ang W12T power relay ay gumagamit ng AgSnO2 bilang contact material, na may mababang contact resistance at mataas na tibay, na maaaring epektibong mabawasan ang pagbuo ng arc at pahabain ang buhay ng kagamitan. Ang buhay ng pagtatrabaho ng relay ay maaaring umabot sa 100,000 na operasyon, na tinitiyak ang pangmatagalang matatag na operasyon. Sa mga tuntunin ng pag-install, ang W12T power relay ay nagbibigay ng detalyadong wiring diagram at gabay sa pag-install, na nagpapadali sa mga user na mabilis na makumpleto ang mga wiring at commissioning. Mahigpit na kinokontrol ang mga panlabas na dimensyon at pagpapaubaya sa dimensyon ng pag-install nito upang matiyak ang pagiging tugma sa iba't ibang device. Bilang karagdagan, ang produkto ay nakapasa sa ilang mga sertipikasyon sa Kaligtasan at sumusunod sa mga internasyonal na pamantayan, na ginagawa itong angkop para sa mga mapanganib na lokasyon at mga sitwasyon ng aplikasyon na may mataas na demand. Dahil sa mataas na kapasidad ng switching nito, nababaluktot na mga opsyon sa pagsasaayos, at mahusay na pagiging maaasahan, ang W12T power relay ay naging isang mahalagang bahagi sa larangan ng industriyal na automation at automotive electronics. Ginagamit man ito upang kontrolin ang mga high-power load o upang makamit ang proteksyon ng circuit, maaari itong magbigay ng mahusay at ligtas na mga solusyon.
