Ano ang Latching Relay?
A latching relay ay isang espesyal na uri ng electromechanical o electromagnetic switch. Ang pangunahing katangian nito ay ang pagkakaroon ng function na "position memory": nangangailangan lang ito ng maikling kasalukuyang pulso upang baguhin ang estado ng paglipat nito, at pagkatapos na alisin ang control signal, maaari nitong walang tiyak na mapanatili ang kasalukuyang estado nito (NAKA-ON o NAKA-OFF) hanggang sa makatanggap ito ng reverse pulse signal para baguhin ito.
Ito ay lubos na kaibahan sa mga ordinaryong relay (non-latching), na dapat na patuloy na pasiglahin upang mapanatili ang kanilang estado at babalik sa kanilang default na posisyon kapag naputol ang kuryente. Samakatuwid, ang mga latching relay ay kilala rin bilang "bistable" relay, "keep" relay, o "magnetic latching" relay.
Paano Gumagana ang Latching Relays?
Mga Pangunahing Bahagi
Ang mga pangunahing bahagi ng isang latching relay ay kinabibilangan ng:
likid : Single-coil o dual-coil na istraktura, kadalasang gawa sa low-resistance na copper wire, na ginagamit upang makabuo ng magnetic field.
Armature (kilala rin bilang "reed switch") : Isang maliit na movable metal na piraso na nagsisilbing "gate" ng switch.
Permanent Magnet (para sa magnetic latching type) : Ginagamit upang hawakan ang armature sa posisyon pagkatapos alisin ang kapangyarihan.
Mechanical Latch (para sa mechanical latching type) : Isang pisikal na mekanismo ng pagsasara.
Detalyadong Prinsipyo sa Paggawa
Kapag ang isang maikling kasalukuyang pulso ay inilapat sa likid, ang nabuong magnetic field ay nagtutulak sa armature upang lumipat mula sa isang posisyon ng contact patungo sa isa pa, sa gayon ay makumpleto o masira ang circuit. Ang pangunahing punto ay pagkatapos na matapos ang pulso na ito, ang armature ay nananatiling matatag sa kasalukuyang posisyon nito, umaasa sa magnetic force (para sa mga uri ng magnetic latching) o isang mechanical latch (para sa mga mechanical latching type), nang hindi nangangailangan ng tuluy-tuloy na power. Ito ay gagana lamang at magre-reset kapag may inilapat na reverse pulse.
Sa mga application tulad ng OFF-delay timers, ang operating sequence ng dual-winding latching relays ay mas kumplikado: kapag ang kasalukuyang dumadaloy sa set coil (S), ang magnetic flux ay nabubuo sa internal magnetic circuit, na lumilikha ng electromagnetic force upang maakit ang armature, isinasara ang normally open contact at binubuksan ang normally closed contact, pinapanatili ang set state. Kapag natapos ang OFF-delay, dumadaloy ang kasalukuyang sa pamamagitan ng reset coil (R), na nagiging sanhi ng saradong normal na bukas na contact na bumukas at ang nakabukas na normal na nakasara na contact upang muling magsara.
Mga Pangunahing Uri ng Latching Relay
Pag-uuri ayon sa Mekanismo ng Paghawak
| Uri | Mekanismo ng Paghawak | Mga kalamangan | Mga disadvantages | Mga Karaniwang Aplikasyon |
|---|---|---|---|---|
| Magnetic Latching Relay | Permanenteng magnet o magnetic circuit na self-locking | Mabilis na bilis ng pagkilos, maliit na sukat, mahabang buhay, hindi apektado ng pagkawala ng kuryente | Mahina ang vibration resistance | Mga matalinong metro, PV inverters |
| Mechanical Latching Relay | Pisikal na mekanismo ng trangka | Mataas na kapasidad ng contact, malakas na surge current na makatiis ng kakayahan, stable na performance sa ilalim ng thermal cycling | Malaking sukat, mabagal na bilis ng paglipat, medyo mas maikli ang buhay | Malaking sukat, mabagal na bilis ng paglipat, medyo mas maikli ang buhay |
Pag-uuri ayon sa Istraktura ng Coil
| Uri | Structural Tampok | Paraan ng Pagmamaneho | Kontrolin ang pagiging kumplikado |
|---|---|---|---|
| Single Coil | Isang coil para sa parehong set at reset | F Kinokontrol sa pamamagitan ng pagbabago ng polarity ng kasalukuyang input (positibo/negatibong pulso) | Nangangailangan ng H-bridge circuit, mas mataas na pagiging kumplikado |
| Dual Coil | Independent "set" at "reset" coils | Ang paglalapat ng pulso sa kani-kanilang coil ay nagsasagawa ng kaukulang aksyon | Dual independent drive, simple at maaasahang kontrol |
Mga Impulse Relay
Ito ay isang espesyal na uri ng magnetic latching relay na may pinagsamang electronic steering circuit. Hindi ito nangangailangan ng pagbabago ng polarity ng input pulse; sa tuwing makakatanggap ito ng signal ng pulso, awtomatiko nitong binabago ang estado nito (nagpapalit-palit sa ON/OFF tulad ng switch). Kapag ang kapangyarihan ay inilapat, ang panloob na circuit ay awtomatikong tinutukoy ang kasalukuyang posisyon ng relay at nagpapasigla sa kabaligtaran na coil.
Ang mga impulse relay ay mainam para sa pagkontrol sa parehong device mula sa maraming lokasyon gamit ang maraming button, gaya ng pagsisimula at paghinto ng conveyor mula sa ilang punto gamit ang isang button sa bawat lokasyon.
Latching Relay vs. Non-Latching Relay: Detalyadong Paghahambing
| Feature | Latching Relay (Magnetic) | Non-Latching Relay (Ordinaryo) |
|---|---|---|
| Mekanismo ng Paghawak ng Estado | Gumagamit ng permanenteng magnet o magnetic circuit na self-locking para hawakan ang contact state, walang patuloy na power na kailangan | Umaasa sa tuluy-tuloy na coil energization upang makabuo ng magnetic force at mapanatili ang contact state |
| Paraan ng Pagmamaneho | Nangangailangan lamang ng pulse current upang lumipat ng estado (hal., 0.1 segundong pulso) | Nangangailangan ng tuluy-tuloy na energization upang mapanatili ang pick-up o drop-out na estado |
| Makipag-ugnayan sa Estado | Bistable (hindi nagbabago ang estado pagkatapos ng pagkawala ng kuryente) | Monostable (na-reset ang mga contact pagkatapos mawalan ng kuryente) |
| Static Power Consumption | Zero (walang kuryente habang hawak ang estado) | Patuloy na pagkonsumo (kailangan ng coil ng pangmatagalang energization) |
| Dynamic na Power Consumption | Maikling pagkonsumo lamang sa panahon ng paglipat (hal., 1W × 0.1s) | Patuloy na pagkonsumo (hal., 2W × 24h) |
| Kahusayan ng Enerhiya | Angkop para sa mga senaryo na nakakatipid ng enerhiya na may pangmatagalang operasyon | Angkop para sa panandalian o pasulput-sulpot na mga senaryo ng kontrol |
| Makipag-ugnayan sa Buhay | Mas mataas (walang tuluy-tuloy na energization na binabawasan ang pinsala sa arcing) | Mas mababa (pangmatagalang energization na madaling kapitan ng oksihenasyon o dumikit) |
| Paglaban sa Panginginig ng boses | Mas mahina (maaaring aksidenteng lumipat ang magnetic circuit dahil sa vibration) | Mas mahusay (umaasa sa mekanikal na pagbalik ng tagsibol, mas mataas na katatagan) |
| Komplikado sa Pagmaneho | Nangangailangan ng polarity control (single coil) o dual drive (dual coil) | Simple switching circuit lang ang kailangan (hal., transistor/MOSFET control) |
| Karaniwang Circuit | H-bridge circuit o dual independent drive | Single-switch circuit |
| Gastos | Mas mataas (kumplikadong istraktura) | Mas mababa (simpleng istraktura) |
Mga Pangunahing Bentahe ng Latching Relay
Napakababang Pagkonsumo ng Power: Ito ang pinakakilalang bentahe ng mga latching relay. Habang kumokonsumo lang sila ng kuryente sa panahon ng state-switching instant, ang epekto ng pagtitipid ng enerhiya ay makabuluhan sa mga pangmatagalang aplikasyon. Ang disenyo ng latching ay nakakamit ng kasalukuyang daloy lamang sa panahon ng ON/OFF switching, na nakakatulong nang malaki sa pagtitipid ng enerhiya ng kagamitan.
Memorya ng Estado: Awtomatikong pinapanatili ang huling estado pagkatapos ng pagkawala ng kuryente, na hindi nangangailangan ng pag-reset ng circuit. Ito ay partikular na angkop para sa mga application na nangangailangan ng pagpapanatili ng estado pagkatapos ng pagkawala ng kuryente, tulad ng memory function sa mga smart switch.
Low Coil Heat Generation: Dahil hindi kinakailangan ang tuluy-tuloy na energization, ang pagtaas ng temperatura ng coil ay napakababa, na kapaki-pakinabang para sa pagpapabuti ng pagiging maaasahan ng kagamitan at habang-buhay.
Angkop para sa Mga Device na Pinapatakbo ng Baterya: Ang katangian ng zero static na pagkonsumo ng kuryente ay ginagawa itong perpektong pagpipilian para sa mga application na pinapagana ng baterya tulad ng mga IoT device at smart meter.
Pangunahing Mga Sitwasyon ng Application
Industrial Automation
Industrial counting at sorting systems: Gamitin ang bistable na katangian para sa memorya ng estado.
Mga circuit ng kontrol ng motor: Sa mga OFF-delay na relay, ginagamit ang mga latching relay upang makamit ang tumpak na kontrol sa pagpepreno.
Packaging machinery: Pinagsamang kontrol ng maraming unit.
Kapangyarihan at Enerhiya
Mga matalinong metro: Mababang pagkonsumo ng kuryente, pangmatagalang operasyon, pagpapagana ng mga function ng prepayment control.
PV inverters: Madalas na paglipat, ground fault detection circuits.
High-voltage DC power supply: Circuit switching.
Pagsubok at Komunikasyon
Mga kagamitan sa telekomunikasyon: Mga sistema ng pagpapalitan ng telepono.
Awtomatikong kagamitan sa pagsubok: Subukan ang pagpapalit ng signal.
Gabay sa Pagpili: Paano Pumili ng Tamang Latching Relay?
Mga inirerekomendang sitwasyon para sa pagpili ng mga latching relay:
Pangmatagalang operasyon na may sensitivity sa paggamit ng kuryente: hal., mga device na pinapagana ng baterya, mga terminal ng IoT.
Kinakailangan upang mapanatili ang estado pagkatapos ng power failure: hal., memory function sa smart switch, pagpapanatili ng status ng kagamitan.
Limitadong pagbuo ng init ng coil: High-density na mga kapaligiran sa pag-install.
Kailangan ng kontrol mula sa maraming lokasyon: hal., pag-iilaw ng gusali, kontrol ng conveyor.
Inirerekomendang mga sitwasyon para sa pagpili ng mga ordinaryong relay:
Mga application na sensitibo sa gastos: Hindi na kailangan para sa pangmatagalang pagpapanatili ng estado, hal., simpleng kontrol sa appliance sa bahay.
Simpleng control logic: Hindi na kailangan para sa mga kumplikadong drive circuit.
Vibratory environment: Ang magnetic latching relay ay may mas mahinang vibration resistance.
Mga Parameter ng Key Selection
Uri ng Coil: Single coil vs. Dual coil. Nag-aalok ang dual coil ng simpleng kontrol ngunit nangangailangan ng higit pang mga pin, habang ang single coil ay nakakatipid ng espasyo ngunit nangangailangan ng polarity switching circuit.
Contact Rating: Pumili batay sa kasalukuyang load at boltahe. Halimbawa, ang ilang mga produkto ng serye ay maaaring magpalipat-lipat ng mga alon hanggang sa ilang amperes, habang ang mga modelong angkop para sa mga circuit ng signal ay may mas maliliit na kasalukuyang kapasidad.
Mga Kinakailangan sa Pagkonsumo ng Power: Bigyang-pansin ang coil operating power. Ang mga produkto na may napakababang paggamit ng kuryente ay magagamit sa merkado.
Paraan ng Pag-mount: PCB mounting, Surface Mount Technology (SMT), o plug-in. Para sa mga application na limitado sa espasyo, maaaring pumili ng mga ultra-miniature na surface-mount na modelo.
Kakayahang umangkop sa kapaligiran: Isaalang-alang ang temperatura, halumigmig, vibration, atbp. Ang mga mekanikal na uri ng latching ay nag-aalok ng mas matatag na pagganap sa ilalim ng thermal cycling.
Mga Uso sa Pag-unlad ng Teknolohiya
Sa pandaigdigang lumalaking pangangailangan para sa pagtitipid ng enerhiya at pagbabawas ng emisyon, ang mga latching relay ay nakakakuha ng mas malawak na aplikasyon dahil sa kanilang zero static na katangian ng pagkonsumo ng kuryente. Ang mga pangunahing trend ng pag-unlad ay kinabibilangan ng:
Lower Coil Power Consumption: Patuloy na pagbabawas ng operating power consumption sa pamamagitan ng pag-optimize ng magnetic circuit design at paggamit ng mga bagong materyales.
Mas Maliit na Sukat: Pag-aangkop sa mga kinakailangan sa high-density na pag-install, tulad ng ilang mga surface-mount relay.
Mas Mataas na Kapasidad sa Pakikipag-ugnayan: Pagpapahusay ng kapasidad ng pagkarga habang pinapanatili ang mababang paggamit ng kuryente.
Intelligent Integration: Mga impulse relay na may built-in na electronic circuit para sa mas matalinong kontrol.

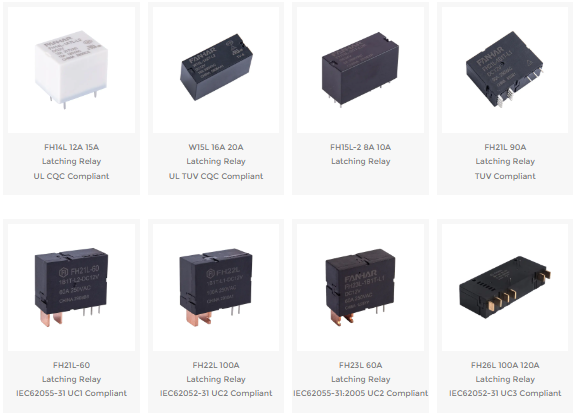

I-explore ang Aming Latching Relay Products
Sa FANHAR Electronics, naghahatid kami ng mataas na pagganap latching relays ininhinyero para sa mga pangangailangan ng mga modernong matalinong tahanan, kontrol sa industriya, mga bagong sistema ng enerhiya, at higit pa. Na may higit sa 30 serye at daan-daang mga detalye, nag-aalok ang aming portfolio ng perpektong balanse ng kakayahan sa paglipat, kahusayan sa enerhiya, at pagiging maaasahan
Mga Madalas Itanong
Q1: Ano ang pagkakaiba sa pagitan ng isang impulse relay at isang ordinaryong magnetic latching relay?
Ang isang impulse relay ay may built-in na electronic steering circuit, kaya hindi ito nangangailangan ng polarity reversal; bawat pulso ay awtomatikong nagpapalipat-lipat sa estado (tulad ng switch-button switch). Ito ay mainam para sa multi-location na single-button na kontrol, samantalang ang ordinaryong magnetic latching relay ay nangangailangan ng panlabas na kontrol ng polarity o magkahiwalay na windings.
Q2: Bakit karaniwang ginagamit ang mga dual-coil relay sa mga OFF‑delay timer na application?
Dahil ang OFF‑delay ay nangangailangan ng malinaw na set (timing start) at reset (timing end) na mga aksyon. Ang mga dual-coil relay ay nagbibigay-daan sa independiyenteng kontrol sa dalawang pagkilos na ito, na nagbibigay ng malinaw at maaasahang timing logic habang iniiwasan ang sobrang kumplikado at ingay na mga panganib ng polarity switching.
Q3: Anong margin ang dapat iwan para sa kasalukuyang rating ng contact kapag pumipili ng relay?
Bilang pangkalahatang tuntunin, panatilihin ang kasalukuyang load sa ibaba 80% ng contact rating (para sa resistive load). Para sa inductive o capacitive load (mga motor, capacitor, lamp), payagan ang mas malaking margin (iminungkahing <50%) at isaalang-alang ang inrush current. Palaging sumangguni sa datasheet para sa maximum switching power at voltage curves.
Q4: Maaari bang gamitin ang mga magnetic latching relay para sa high-frequency switching (hal., PWM)?
Hindi inirerekomenda. Ang mga magnetic latching relay ay idinisenyo para sa low-frequency switching (ilang beses bawat minuto sa pinakamaraming). Ang pagpapatakbo ng high-frequency ay lubhang nagpapaikli sa buhay ng makina at tinatanggal ang zero-power na kalamangan. Para sa mga high-frequency na application, gumamit ng solid-state relay o MOSFET.
Q5: Paano ko mabe-verify kung ang aking napiling relay ay angkop?
Inirerekomenda na bumuo ng isang pagsubok na may aktwal na pagkarga (kabilang ang pinakamasamang kaso ng mga kondisyon ng pag-agos), magsagawa ng hindi bababa sa 1,000 tuluy-tuloy na switching cycle, at subaybayan ang pagtaas ng temperatura ng contact, pagtaas ng temperatura ng coil, at mga pagbabago sa resistensya ng contact. Magsagawa rin ng mga pagsubok sa pagpapanatili ng vibration at power-off upang matiyak ang pagsunod sa mga kinakailangan sa kapaligiran ng application.
