W12T 40A Power Relay | PCB Relay para sa EV Charging at Photovoltaic System

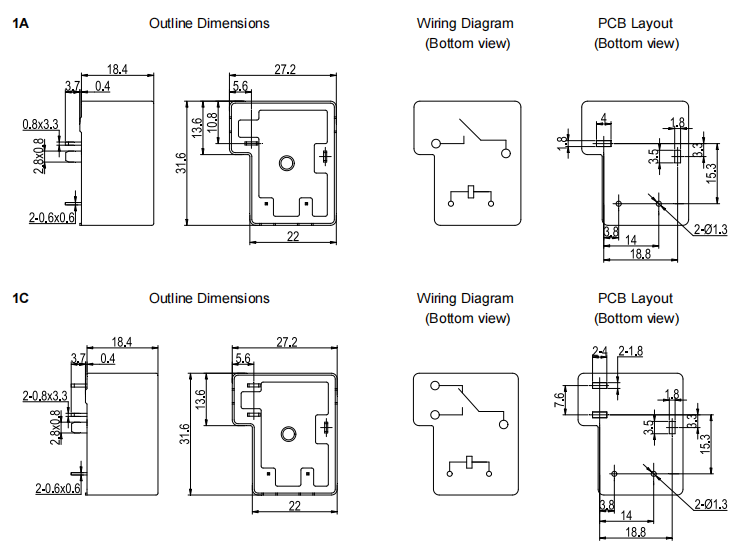

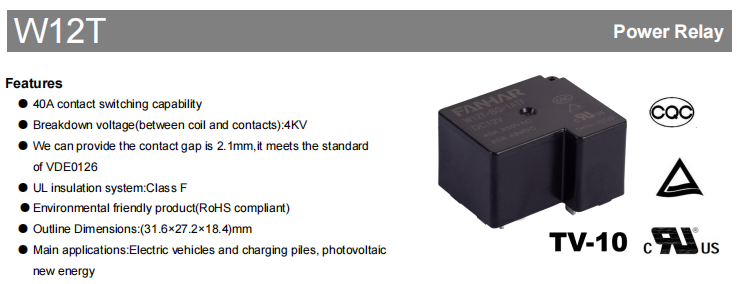

W12T ay isang 40A power relay na inilunsad ng FANHAR Electronics, na idinisenyo para sa mga high-power na power control na application tulad ng mga de-kuryenteng sasakyan, charging piles, at photovoltaic (PV) renewable energy system. Nagtatampok ang relay ng 40A contact switching capability, maximum dielectric withstand voltage na 4000VAC sa pagitan ng coil at mga contact, at isang opsyonal na contact gap na ≥2.1mm. Habang tinitiyak ang pagganap ng high-load switching, natutugunan din nito ang mga kinakailangan para sa electrical insulation at kaligtasan sa mga bagong kagamitan sa enerhiya. Sa isang compact na disenyo ng PCB-mount, ang W12T ay sumusukat lamang ng 31.6 × 27.2 × 18.4 mm at available sa isang malawak na hanay ng mga opsyon sa coil voltage upang umangkop sa iba't ibang pangangailangan sa disenyo ng kagamitan. Ito ay malawakang ginagamit sa mga bagong sistema ng kontrol ng kapangyarihan ng enerhiya.

1. Mga Tampok ng Produkto

40A High-Current na Kakayahang Lumipat
Ang W12T ay may rated control load na 40A 250VAC. Ang karaniwang uri ay sumusuporta sa 20A 30VDC DC load, habang ang BG type ay sumusuporta sa 20A 48VDC DC load. Ang maximum na kapasidad ng switching ay umabot sa 10000VA, na nakakatugon sa mga kinakailangan sa power control ng high-power na kagamitan.

Mataas na Pagganap ng Insulation para sa Pinahusay na Kaligtasan ng System
Upang matugunan ang mga kinakailangan sa pagkakabukod ng mga bagong kagamitan sa enerhiya, nag-aalok ang W12T ng mahusay na pagkakabukod ng kuryente:

Pinakamataas na dielectric na makatiis ng boltahe sa pagitan ng coil at mga contact: 4000VAC

Dielectric na makatiis ng boltahe sa pagitan ng mga contact (uri ng BG): 2500VAC

Paunang insulation resistance: 1000MΩ (sa 500VDC)

Ang mahusay na pagganap ng pagkakabukod ay nag-aambag sa pinabuting kaligtasan at pagiging maaasahan ng pagpapatakbo.

Opsyonal Contact Gap ≥2.1mm
Ang uri ng W12T BG ay nagbibigay ng contact gap na ≥2.1mm, na sumusunod sa European VDE0126 photovoltaic standard. Natutugunan nito ang pangangailangan para sa mas malaking distansya ng paghihiwalay ng contact sa ilang partikular na aplikasyon ng PV system.

Mataas na Kalidad ng Contact Material
Ang W12T Gumagamit ang serye ng AgSnO₂ (silver-tin oxide) bilang contact material. Ang AgSnO₂ ay nagpapakita ng mahusay na arc erosion resistance, mababa at matatag na contact resistance, magandang thermal conductivity, at namumukod-tanging anti-welding performance. Ito ay epektibong binabawasan ang pag-arce at pinalawak ang buhay ng serbisyo ng relay.

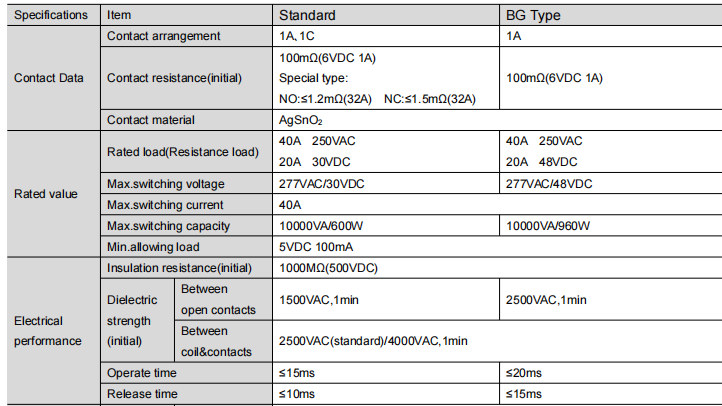

2. Mga Parameter ng Pagganap

Malawak na Saklaw ng Coil Voltage Options
Upang mapaunlakan ang magkakaibang disenyo ng control system, ang W12T ay magagamit sa maraming coil voltages, kabilang ang:
[Sumangguni sa talahanayan ng detalye ng coil sa orihinal na datasheet]

Karaniwang uri ng coil rate na kapangyarihan: 900mW

BG type coil rated power: 1400mW

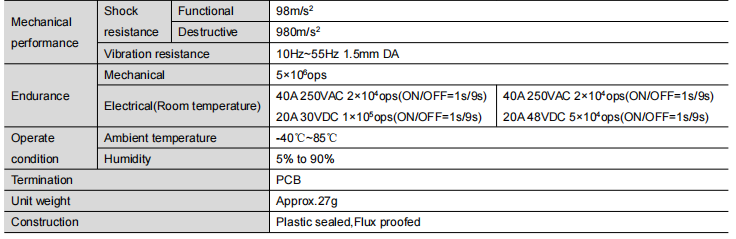

Matatag at Maaasahang Mechanical at Electrical Performance
Ang W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Buhay ng mekanikal: 5 milyong operasyon

Buhay ng kuryente:

40A 250VAC: 20,000 na operasyon

20A 30VDC (karaniwang uri): 100,000 na operasyon

20A 48VDC (uri ng BG): 50,000 na operasyon

Oras ng pagpapatakbo (karaniwang uri): ≤15ms

Tagal ng pagpapalabas (karaniwang uri): ≤10ms

Saklaw ng temperatura ng pagpapatakbo: -40°C hanggang 85°C , na angkop para sa iba't ibang pang-industriya at bagong mga aplikasyon ng kagamitan sa enerhiya.

Maramihang Pag-apruba sa Kaligtasan

Ang W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Sinasaklaw ng mga certification na ito ang 40A AC load at 20A DC load application, na sumusuporta sa paggamit ng produkto sa iba't ibang market.

3. Mga Karaniwang Lugar ng Aplikasyon

Ayon sa datasheet ng produkto, ang W12T ay pangunahing ginagamit sa:

Mga de-kuryenteng sasakyan (EVs)

Mga tambak na nagcha-charge ng bagong enerhiya na sasakyan

Photovoltaic (PV) renewable energy equipment

Ang mataas na kasalukuyang kakayahan sa paglipat nito at pagganap ng pagkakabukod ay nakakatugon sa mga kinakailangan sa kontrol ng kapangyarihan ng mga aplikasyon sa itaas.

4. Bakit Piliin ang W12T Power Relay?

Bilang isang 40A power relay na idinisenyo para sa bagong sektor ng enerhiya, pinagsasama ng W12T ang mataas na kapasidad ng pagkarga, pagganap ng pagkakabukod, at pagiging maaasahan. Kabilang sa mga pangunahing bentahe ang:

40A AC load switching na kakayahan

Hanggang sa 4000VAC dielectric ang makatiis ng boltahe sa pagitan ng coil at mga contact

Opsyonal na contact gap ≥2.1mm, sumusunod sa VDE0126 PV standard

Malawak na hanay ng mga boltahe ng coil mula 5V hanggang 110VDC

Sistema ng pagkakabukod ng UL Class F

Saklaw ng temperatura ng pagpapatakbo -40°C hanggang 85°C

Na-certify ng UL, TÜV, CQC, atbp.

Angkop para sa mga de-kuryenteng sasakyan, mga tambak na nagcha-charge, photovoltaic, at iba pang mga bagong application ng enerhiya

5. Buod

Ang W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
