Bahay / Balita / Balita sa Industriya / FH12 40A Power Relay para sa Industrial Control, Spot Welding at Power Supply Equipment

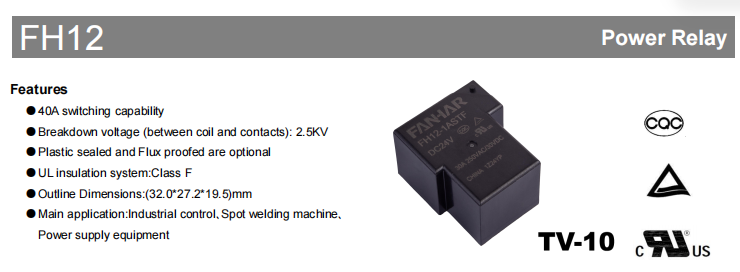

Ang FH12 Power Relay ay dinisenyo para sa high-current switching sa pang-industriyang kontrol, mga spot welding machine, at power supply equipment. Nagtatampok ng maximum switching current ng 40A , dielectric na lakas ng 2500VAC sa pagitan ng coil at mga contact , at a Class F UL insulation system , ang FH12 ay nagbibigay ng maaasahang pagganap ng kuryente para sa hinihingi na mga pang-industriyang aplikasyon. Available sa pareho selyadong plastik at flux-proof constructions, maaari itong mapili ayon sa iba't ibang mga operating environment.
1. Mga Pangunahing Tampok ng FH12 Power Relay
40A Kakayahang Lumipat
Ang FH12 supports a maximum switching current of 40A na may pinakamataas na kapasidad ng paglipat ng 7500VA , ginagawa itong angkop para sa mga application na nangangailangan ng maaasahang high-current switching.
Maaasahang Electrical Insulation
Ang relay provides an insulation resistance of 1000MΩ (500VDC) at a dielectric strength of 2500VAC sa pagitan ng coil at mga contact , na tumutulong na mapanatili ang ligtas na electrical isolation sa panahon ng operasyon.
Maramihang Mga Configuration ng Contact
Ang FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
na nagpapahintulot sa mga user na pumili ng naaangkop na pagsasaayos para sa iba't ibang disenyo ng circuit.
Plastic Sealed o Flux-Proof Construction
Dalawang opsyon sa pagtatayo ang magagamit: flux-proof at plastic sealed.
Ayon sa datasheet, ang flux-proof na bersyon ay inirerekomenda para sa malinis na kapaligiran, habang ang plastic sealed na bersyon ay angkop para sa mga kapaligirang naglalaman ng alikabok o mga corrosive gas tulad ng H₂S, SO₂, at NO₂.
Class F Insulation System
Ang FH12 complies with the Sistema ng pagkakabukod ng UL Class F , nakakatugon sa mga kinakailangan sa internasyonal na pagkakabukod para sa pang-industriyang kagamitang elektrikal.

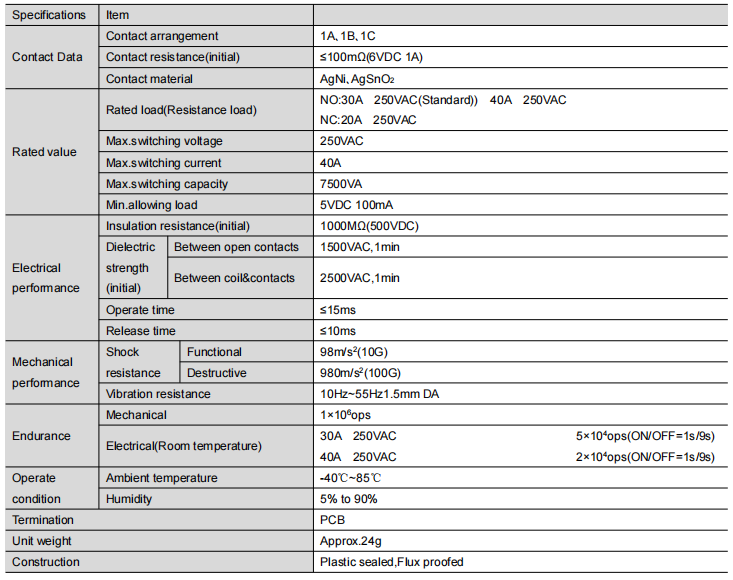

2. Teknikal na Pagtutukoy
3. Pagganap
Ang FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Pagganap ng Elektrisidad
- Paglaban sa pagkakabukod: 1000MΩ (500VDC)
- Lakas ng dielectric sa pagitan ng mga bukas na contact: 1500VAC para sa 1 minuto
- Lakas ng dielectric sa pagitan ng coil at mga contact: 2500VAC sa loob ng 1 minuto
Bilis ng Operasyon
- Oras ng pagpapatakbo: ≤15ms
- Oras ng paglabas: ≤10ms
Pagganap ng Mekanikal
- Functional shock resistance: 98m/s² (10G)
- Mapanirang shock resistance: 980m/s² (100G)
- Paglaban sa panginginig ng boses: 10Hz–55Hz, 1.5mm double amplitude
Buhay ng Serbisyo
- Mechanical na pagtitiis: 1 × 10⁶ na operasyon
- Electrical endurance:
- 30A 250VAC: 5 × 10⁴ na operasyon
- 40A 250VAC: 2 × 10⁴ na operasyon

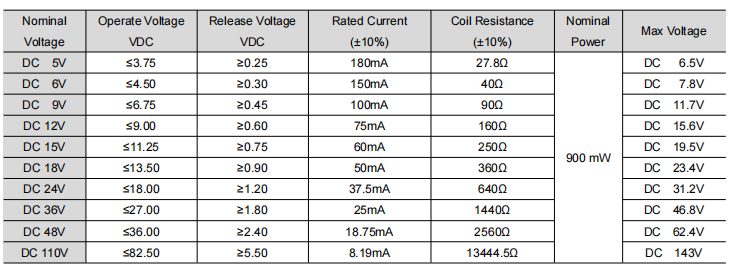

4. Magagamit na mga Coil Voltage
Ang FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, at 110V DC , na nagpapahintulot sa relay na tumugma sa iba't ibang mga kinakailangan sa boltahe ng system.
5. Mga Karaniwang Aplikasyon
Ayon sa datasheet ng produkto, ang FH12 ay pangunahing idinisenyo para sa:
Angkop para sa pang-industriyang kagamitan sa pagkontrol na nangangailangan ng maaasahang paglipat ng mga high-current load.
Mga Spot Welding Machine
Idinisenyo para sa spot welding equipment kung saan kinakailangan ang matatag na relay switching performance.
Kagamitan sa Power Supply
Naaangkop sa power supply equipment na nangangailangan ng maaasahang pagganap ng paglipat sa loob ng tinukoy na mga de-koryenteng rating.

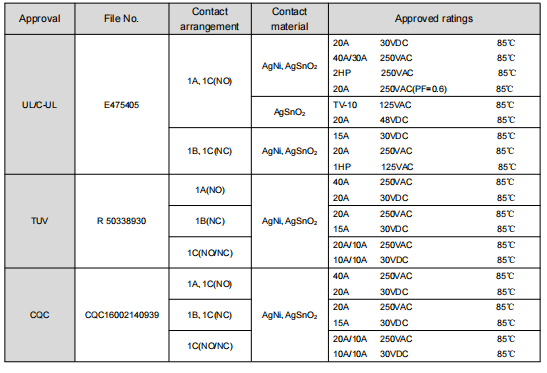

6 . Mga Sertipikasyon sa Kaligtasan
Ang FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Ang approved ratings vary depending on the contact arrangement and contact material.
7. Mga Madalas Itanong (FAQ)
Q1: Ano ang maximum switching current ng FH12 Power Relay?
Ang FH12 supports a maximum switching current of 40A at a maximum switching capacity of 7500VA .
Q2: Anong mga contact arrangement ang available?
Ang relay is available in 1A (Normally Open), 1B (Normally Closed), at 1C (Changeover) mga configuration ng contact.
Q3: Anong mga opsyon sa boltahe ng coil ang magagamit?
Ang FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, at 110V .
Q4: Anong mga contact materials ang available?
Ang relay offers AgNi at AgSnO₂ contact na materyales. Ayon sa datasheet, AgSnO₂ ang mga contact ay inirerekomenda para sa mga application na may mataas na surge current.
Q5: Anong operating temperature ang sinusuportahan ng FH12?
Ang specified ambient operating temperature is -40°C hanggang 85°C , na may operating humidity range na 5% hanggang 90% .
Q6: Anong mga sertipikasyon mayroon ang FH12?
Ang FH12 has obtained UL/cUL, TÜV, at CQC mga sertipikasyon sa kaligtasan, na may mga naaprubahang rating depende sa configuration ng produkto.
8. Konklusyon
Ang FH12 40A Power Relay pinagsasama ang mataas na kapasidad ng switching, maaasahang insulation ng kuryente, maramihang mga configuration ng contact, at mga opsyon sa flexible na construction sa isang compact na disenyo. Sinusuportahan ang mga boltahe ng DC coil mula sa 5V hanggang 110V at pinatunayan ng UL/cUL, TÜV, at CQC , ito ay idinisenyo para sa pang-industriya na kontrol, mga spot welding machine, at power supply equipment sa loob ng tinukoy nitong mga kondisyon sa pagpapatakbo.
Para sa karagdagang teknikal na impormasyon, mga detalye ng pag-order, o suporta sa pagpili ng produkto, mangyaring makipag-ugnayan Fanhar Electronics para sa pinakabagong dokumentasyon ng produkto ng FH12 at tulong sa aplikasyon.
