Ang Application at Future Development ng Relays sa Smart Grids

Ang pagbabagong-anyo ng pandaigdigang enerhiya ay sumusulong sa hindi pa nagagawang bilis. Ayon sa International Energy Agency (IEA), nababagong enerhiya ang mga pinagmumulan ay inaasahang aabot sa halos 40% ng pandaigdigang pagbuo ng kuryente sa 2030, habang ang bilang ng mga de-koryenteng sasakyan sa kalsada ay inaasahang lalampas sa 200 milyon. Ang trend na ito ay naglalagay ng napakataas na pangangailangan sa flexibility, reliability, at interactivity ng power grids. Ang Smart Grid ay lumitaw bilang isang tugon—pagsasama ng advanced sensing, komunikasyon, kontrol, at cloud computing sa mga tradisyunal na network ng kuryente, na nagbibigay sa grid ng mga kakayahan ng "self-perception, self-decision, at self-restoration."

Sa loob ng malawak na arkitektura ng smart grid, mga relay , bagama't maliit ang sukat, nagsisilbing parehong "unang linya ng depensa" at ang "terminus ng pagpapatupad" para sa ligtas, matatag, at mahusay na operasyon ng system. Gumagawa sila ng maraming responsibilidad, mula sa fault isolation at load switching hanggang sa proteksyon ng kagamitan at pagpapadala ng enerhiya. Nagsisimula ang artikulong ito sa mga pangunahing prinsipyo, sistematikong sinusuri ang mga pangunahing sitwasyon ng aplikasyon ng mga relay sa matalinong grids , sinusuri ang kanilang mga nasasalat na pagpapabuti sa pagganap ng grid, at tumitingin sa hinaharap na mga landas ng ebolusyon ng teknolohiya. Panghuli, isang listahan ng mga madalas itanong (FQA) ay ibinigay para sa mabilis na sanggunian.

Mga Pangunahing Kaalaman sa Relay: Mula sa Electromagnet hanggang sa Intelligent Terminal

Prinsipyo at Pag-uuri ng Operasyon

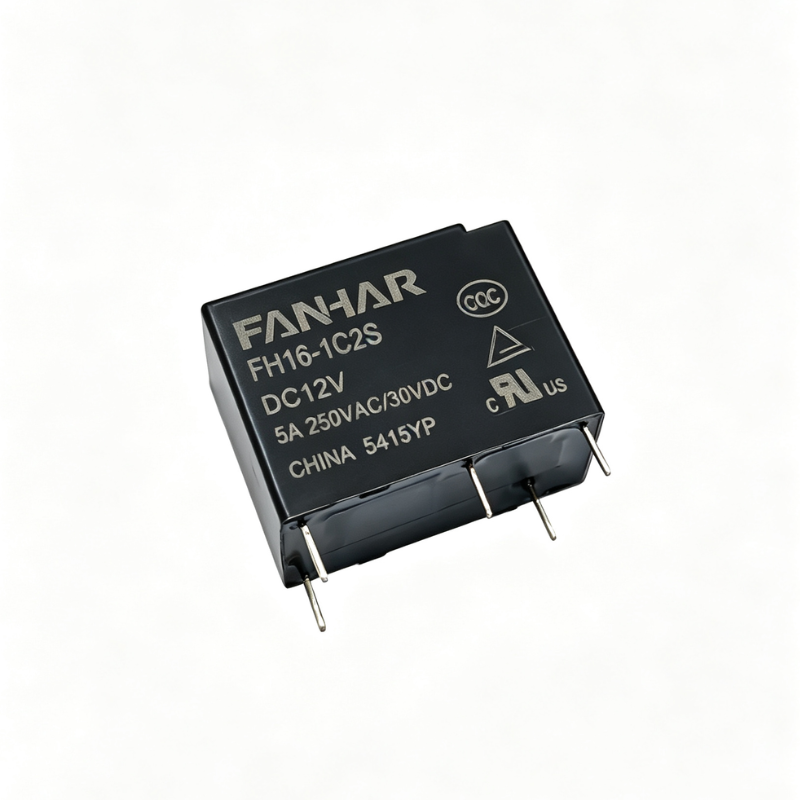

Ang relay ay isang awtomatikong switch ng kuryente. Ang pangunahing prinsipyo ng pagpapatakbo nito ay: kapag ang dami ng input (tulad ng boltahe, kasalukuyang, temperatura, oras, atbp.) ay umabot sa isang itinakdang threshold, isang electromagnet o electronic circuit ang nagtutulak sa mga contact upang kumilos, at sa gayon ay kinokontrol ang on/off ng isang high-power circuit. Ayon sa mga teknikal na ruta, ang mga relay ay maaaring uriin bilang mga sumusunod:

Mga Tradisyonal na Tungkulin sa Power Systems

Control function : Gumagamit ng maliliit na kasalukuyang signal upang humimok ng mga high-current na load, na nagpapagana ng malayuang pagsisimula/paghinto.

Pag-andar ng proteksyon : Nakikita ang overcurrent, overvoltage, undervoltage, short circuit, at iba pang mga anomalya, na mabilis na nagdidiskonekta ng mga sira na circuit.

Pagpapadala ng signal : Kino-convert ang status ng kagamitan (sarado/bukas, alarma) sa mga dry contact signal para sa mga monitoring system.

Limang Pangunahing Aplikasyon ng Mga Relay sa Smart Grid

Mga Smart Substation at Kontrol ng Pangunahing Kagamitan

Ang mga smart grid ay binuo sa mga digital na substation, na malawakang gumagamit ng mga electronic instrument transformer at matalinong pangunahing kagamitan (hal., mga smart circuit breaker, disconnecting switch). Ang mga relay ay kumikilos bilang mga control actuator, na tumatanggap ng GOOSE (Generic ObjectOriented Substation Event) na mga utos mula sa mga pinagsama-samang unit o proteksyon at kontrol na mga device, na kumukumpleto ng mga pagpapatakbo ng paglipat sa loob ng millisecond.

Kaso : Pagkatapos ng 220 kV smart substation renovation sa China, ang pagpapalit ng mga tradisyunal na electromagnetic relay na may mga intelligent relay group ay nagbawas ng average na oras ng pagpapatakbo mula 80 ms hanggang 15 ms, na nagpapataas ng bilis ng system fault clearance ng humigit-kumulang 80%.

Grid Fault SelfPagpapagaling at Mabilis na Reconfiguration

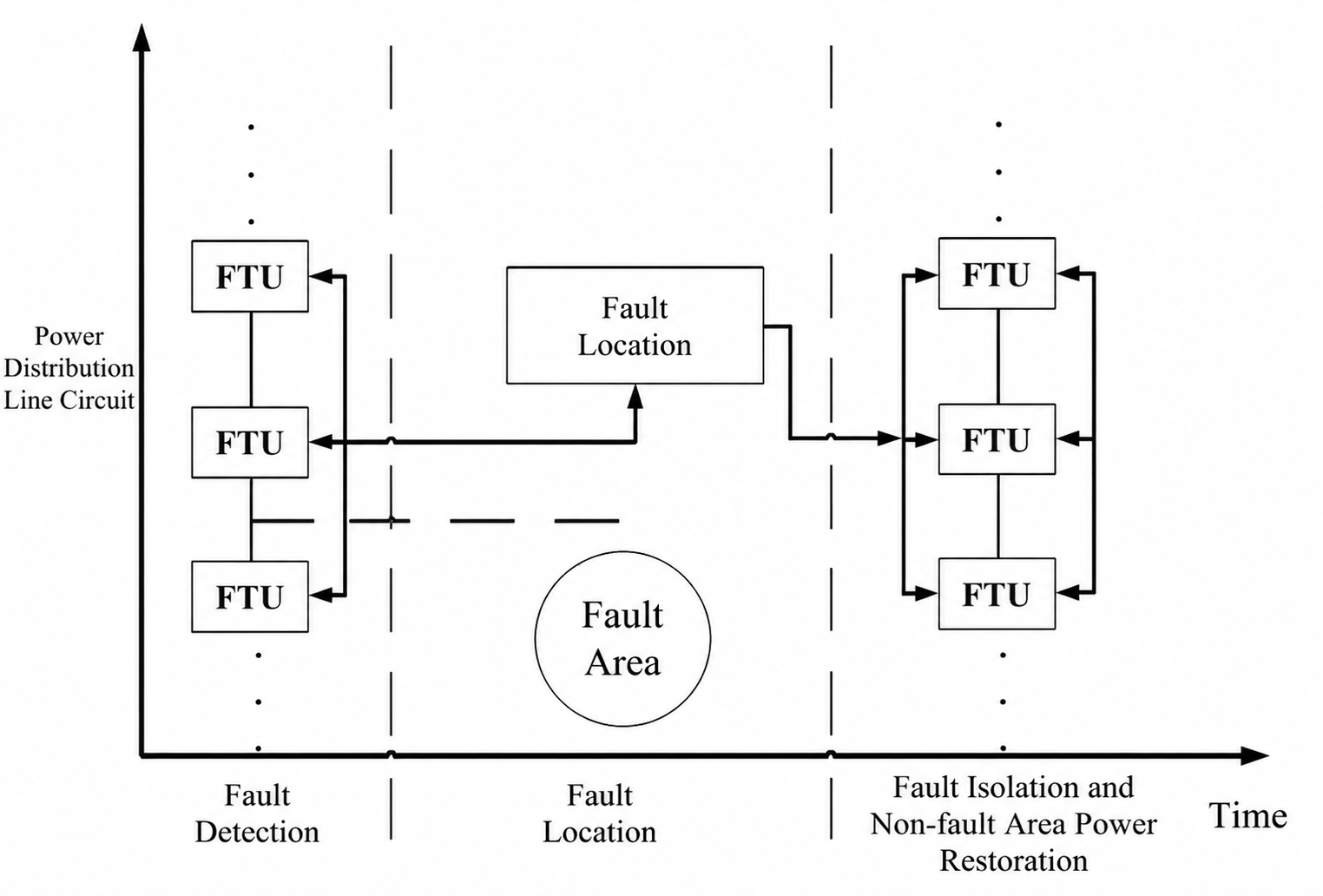

Ang kakayahan ng "self-healing" ng smart grids ay nakasalalay sa isang closed-loop na proseso: pagtukoy ng fault → lokasyon → paghihiwalay → restoration. Ang mga relay ay gumaganap ng dalawahang papel sa prosesong ito:

Fault isolation: Kapag nagkaroon ng short circuit sa isang linya, ang mga relay ay kumikilos kaagad upang paghiwalayin ang sira na seksyon mula sa pangunahing grid.

Awtomatikong muling pagsasaayos: Sa pamamagitan ng lohika ng feeder automation (FA), ang mga relay ay nag-coordinate ng mga katabing switch upang ilipat ang mga hindi sira na seksyon sa mga backup na pinagmumulan ng kuryente, na pini-compress ang oras ng pag-restore mula oras hanggang minuto o kahit na segundo.

Tumpak na Pagkontrol sa Pag-load at Pagtugon sa Demand

Sa panahon ng mahigpit na balanse ng supply-demand ng kuryente, ang mga smart grid ay gumagamit ng mga mekanismo ng pagtugon sa demand (DR) para i-regulate ang mga load sa panig ng customer. Ang mga relay ay hindi na lamang "hard switch"; gumagana ang mga ito kasabay ng mga platform ng pagsasama-sama ng pagkarga:

Tugon sa presyo sa oras ng paggamit: Batay sa mga signal ng presyo, ang mga relay ay awtomatikong nadidiskonekta o nagsasaayos hindikritikal na pagkarga (hal., mga air conditioner, EV charger).

Emergency load shedding: Kapag bumaba ang frequency, sunud-sunod na dinidiskonekta ng mga relay ang mga interruptible load ayon sa priyoridad, na pumipigil sa malakihang blackout.

Ayon sa mga istatistika ng Departamento ng Enerhiya ng U.S., ang mga komersyal na gusali na gumagamit ng mga matatalinong relay para sa pagtugon sa demand ay maaaring magpababa ng peak load ng tag-init nang 15%–25%, na may kaunting epekto sa kaginhawaan ng mga nakatira.

Friendly Grid Connection ng Distributed Energy Resources (DER)

Ang malawakang pagsasama-sama ng mga photovoltaics (PV), lakas ng hangin, imbakan ng enerhiya, at mga de-kuryenteng sasakyan ay nagbabago ng mga network ng pamamahagi mula sa "unidirectional radial" patungo sa "bidirectional interactive" na mga sistema. Ang mga pangunahing gawain ng mga relay sa DER interconnection point ay kinabibilangan ng:

Aktibong anti-islanding detection : Kapag nawala ang boltahe ng grid, mabilis na dinidiskonekta ng mga relay ang mga ibinahagi na generator upang maiwasan ang pagpapatakbo ng isla na maaaring magdulot ng panganib sa mga tauhan ng pagpapanatili.

Kontrol ng power smoothing : Depende sa lagay ng panahon, ang mga relay ay dynamic na nagpapalit ng mga device sa pag-iimbak ng enerhiya o nagsasaayos ng mga output ng inverter upang maging maayos ang pagbabagu-bago ng kuryente.

Multi-source na koordinasyon : Sa mga microgrid, ang mga relay ay nagsisilbing "mga switch ng gateway" upang magpadala ng iba't ibang mga mapagkukunan ng enerhiya ayon sa mga priyoridad sa ekonomiya o kapaligiran

Full-Lifecycle Health Management ng Kagamitan

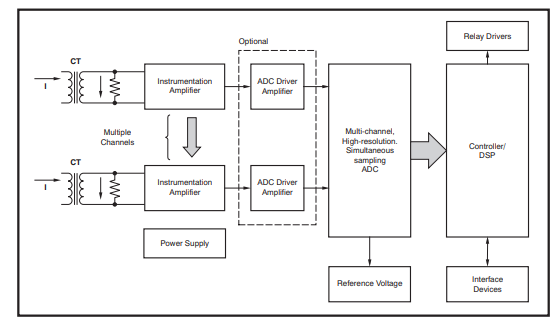

Ang mga modernong intelligent na relay ay nagsasama ng mga built-in na temperatura, boltahe, at kasalukuyang mga sensor, at sinusuportahan ang IEC 61850 na protocol ng komunikasyon. Maaari silang mag-upload ng data ng status gaya ng bilang ng operasyon, pagsusuot ng contact, at oras ng pagpapatakbo. Ang mga platform ng pagpapanatili, na sinamahan ng mga modelo ng machine learning, ay hinuhulaan ang natitirang kapaki-pakinabang na buhay ng mga relay, na nagpapagana sa pagpapanatiling batay sa kondisyon sa halip na naka-iskedyul na pagpapanatili, na binabawasan ang mga gastos sa O&M ng humigit-kumulang 30%–40%.

Three-Dimensyonal Value Enhancement ng Relays sa Smart Grids

Mga Trend sa Pag-unlad sa Hinaharap: Mula sa Actuator hanggang sa "Edge Decision Node"

Intelligence at AI Integration

Isasama ng susunod na henerasyon ng mga relay ang mga edge AI chips, na magbibigay-daan sa local waveform feature recognition na makilala sa pagitan ng "lightning-induced transient faults" at "permanent short circuits," at awtomatikong pipili ng mga diskarte sa pagsasara—iwas sa pangalawang epekto sa system mula sa blind reclosing. Inaasahan na ang mga self-learning intelligent relay ay papasok sa mga pilot project sa bandang 2028.

Tinukoy ng Software at Virtualization

Sa pagtaas ng konsepto ng power system na tinukoy ng software, hindi na ita-hardcode ang relay protection logic bilang mga fixed na parameter ng hardware, ngunit ilo-load ito on demand sa pamamagitan ng cloud-based na apps. Halimbawa, ang parehong hardware ay maaaring magpatakbo ng isang "PV anti-reverse-power" na diskarte sa araw at lumipat sa isang "energy storage charge/discharge management" na diskarte sa gabi, na nakakamit ng "isang device, maraming gamit."

High-Frequency na Operasyon at MalapadBandgap Semiconductors

Ang pagkahinog ng mga aparatong silicon carbide (SiC) at gallium nitride (GaN) ay nagtutulak ng solidstate relays patungo sa MHz-level high-frequency switching. Babawasan nito ang dami ng mga relay na ginagamit sa mga power electronic transformer (PET) at medium-voltage DC distribution network (MVDC) ng higit sa 50%, habang pinuputol ang mga pagkalugi sa isapangatlo ng mga karaniwang solusyon.

Digital Twin-Driven na Operasyon at Pagpapanatili

Sa hinaharap, ang bawat relay ay magkakaroon ng "virtual mirror" sa isang digital twin platform, na sumasalamin sa mga electrical, thermal, at mechanical na estado nito sa real time. Sa pamamagitan ng simulation, ang mga potensyal na mode ng pagkabigo ay maaaring mahulaan nang maaga nang ilang linggo, na nagbibigay-daan sa pagpapalit sa pinakamainam na palugit ng oras—tunay na nakakamit ang "zero unplanned downtime."

Konklusyon

Bilang isang "maliit ngunit kritikal" na bahagi ng mga smart grid, ang mga relay ay nagbago mula sa mga simpleng electromechanical switch patungo sa multifunctional na intelligent na mga terminal na nagsasama ng sensing, komunikasyon, kontrol, at pagkalkula. Ang mga ito ay gumaganap ng isang hindi mapapalitang papel sa pagpapabuti ng kahusayan sa paggamit ng enerhiya, pagpapahusay ng pagiging maaasahan ng supply, at pagtiyak ng kaligtasan ng system. Sa pagharap sa hinaharap na grids na may mataas na penetration ng mga renewable, mataas na power-electronic na content, at mataas na digitalization, ang mga relay ay patuloy na mag-e-evolve tungo sa pagiging mas matalino, mas mabilis, mas flexible, at mas maaasahan. Ang teknolohikal na inobasyon, kasama ng mga pagsusumikap sa standardisasyon, ay sama-samang magtutulak sa industriya ng relay upang magbigay ng matatag na pinagbabatayan na suporta para sa mga layunin sa pandaigdigang carbon-neutrality.
