Mga FH28 Relay: High Performance Automotive Electronics at Automation Solutions

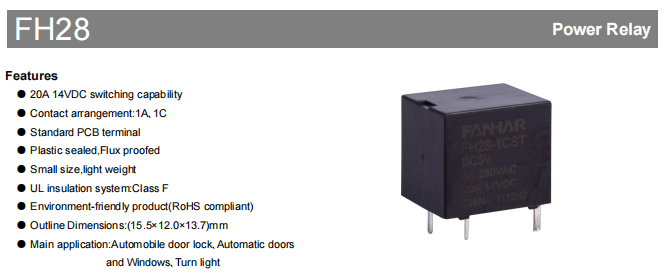

Ang FH28 relay ay isang high-performance na PCB-mounted relay na ginawa ng Zhejiang Fanhar Electronics Co., Ltd., na nilayon para sa automotive electronics at automation control system.  Nagtatampok ang relay na ito ng plastic-sealed na konstruksyon, nagtataglay ng switching capacity na 20A sa 14VDC, may mga compact na sukat na 15.5 x 12.0 x 13.7 mm, tumitimbang ng humigit-kumulang 6 na gramo, at sumusunod sa mga regulasyon sa kapaligiran ng RoHS.

Napakahusay na Pagganap ng Elektrisidad

Mga Katangian ng Pakikipag-ugnayan

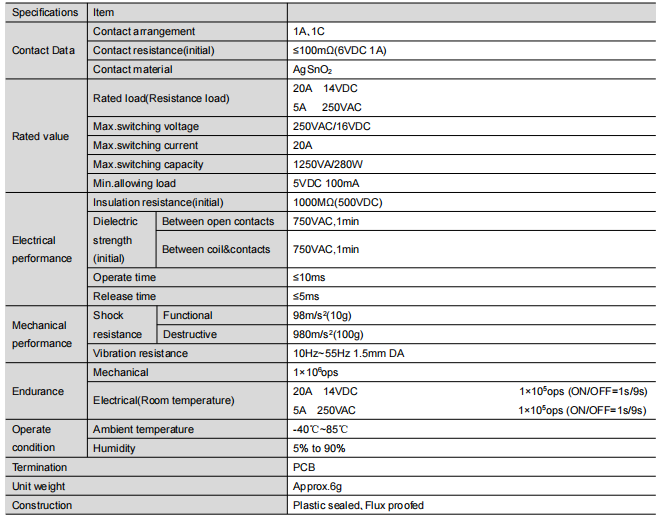

Ginagamit ang mga espesyal na materyales sa pakikipag-ugnay sa haluang metal, at ang paunang paglaban sa pakikipag-ugnay ay mahigpit na kinokontrol sa loob ng 100mΩ (kondisyon ng pagsubok 6VDC 1A).

Tinitiyak ng mababang resistensya sa pakikipag-ugnay na ang pagkawala ng signal sa paghahatid ay mababawasan, lalo na angkop para sa mga sistema ng kontrol sa katumpakan.

Ang contact surface ay espesyal na ginagamot upang epektibong pigilan ang pag-arce at pahabain ang buhay ng serbisyo.

Kapasidad ng pag-load

Disenyo ng dual rating: 20A/14V DC at 5A/250V AC.

Maximum switching capacity hanggang 1250VA/280W para matugunan ang karamihan sa mga kinakailangan sa automotive electronics.

Pinakamababang pinapahintulutang load na kasingbaba ng 5VDC/100mA, na umaangkop sa maliliit na senaryo ng pagpapalit ng signal.

Mga Katangian ng Pagkakabukod

Paunang insulation resistance hanggang 1000MΩ (500VDC test voltage)

Inter-contact na boltahe na may 750VAC sa loob ng 1 minuto nang walang pagkasira

UL Class F insulation class upang matiyak ang kaligtasan at pagiging maaasahan sa mga kapaligirang may mataas na temperatura.

Bilis ng pagtugon

Mabilis na oras ng pagtugon na ≤ 10ms para sa oras ng pagsipsip at ≤ 5ms para sa oras ng paglabas.

Partikular na angkop para sa modernong automotive electronic system na nangangailangan ng high-frequency switching.

Tinitiyak ng na-optimize na disenyo ng electromagnetic system ang pare-parehong operasyon

Masungit at maaasahang mekanikal na istraktura

Ang mekanikal na disenyo ng produkto ay sumasalamin sa karunungan sa engineering:

Compact na package na may mga sukat na 15.5 x 12.0 x 13.7mm at weight control na 6g, na angkop para sa space-constrained applications

Napakahusay na paglaban sa vibration, lumalaban sa 980m/s² (10g) na pagkabigla, umaangkop sa mga kapaligiran ng vibration gaya ng mga sasakyan

Stable na performance sa mga vibration environment, gumagana nang mapagkakatiwalaan sa frequency range na 10Hz~55Hz na may amplitude na 1.5mm.

Ang proseso ng plastic sealing ay epektibong pinipigilan ang pagpasok ng flux at pinahuhusay ang pangmatagalang pagiging maaasahan ng produkto.

Malawak na hanay ng mga sitwasyon ng aplikasyon

Ipinapakita ng mga relay ng FH28 ang kanilang halaga sa maraming larangan:

Automotive electronic system, perpekto para sa kontrol ng lock ng pinto, turn signal system, power window.

Sa larangan ng automation ng industriya, ito ay angkop para sa awtomatikong kontrol ng pinto, kaligtasan interlock device at iba pang mga pangunahing posisyon.

Sa larangan ng mga gamit sa bahay, nagbibigay ito ng maaasahang switching para sa smart home control at automatic curtain system.

Sa larangan ng instrumentasyon, ito ay gumaganap ng isang mahalagang papel bilang pangunahing bahagi ng signal switching module.

Propesyonal na Gabay sa Pagpili

Mga punto ng pagpili para sa iba't ibang sitwasyon ng application:

Configuration ng contact: Ang 1A (normally open) ay angkop para sa mga simpleng switching circuit, at ang 1C (conversion) ay angkop para sa mga sitwasyong nangangailangan ng switching function.

Kakayahang umangkop sa kapaligiran: Flux proofed para sa malinis na kapaligiran, Plastic sealed para sa mga corrosive na gas.

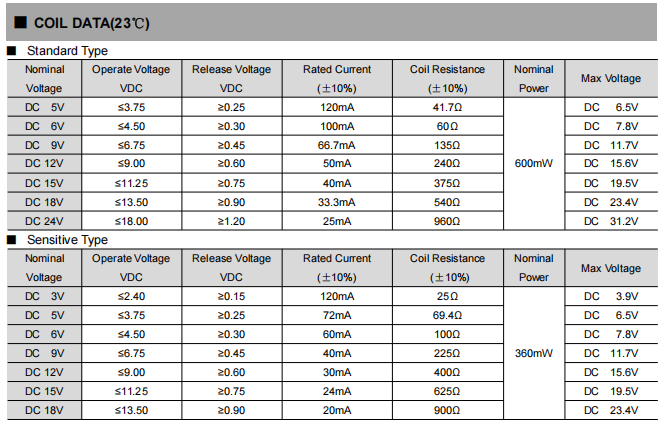

Suhestiyon sa pagtutugma ng boltahe: ang karaniwang coil ay angkop para sa regular na boltahe, ang sensitibong coil (L type) ay mas angkop para sa mababang boltahe na aplikasyon.

Mga pag-iingat sa pag-install: Ang mga kapaligiran na may mataas na vibration ay nangangailangan ng espesyal na atensyon sa mga paraan ng pag-aayos upang matiyak ang maaasahang mga koneksyon.

Mahigpit na pag-verify ng pagiging maaasahan

Ang produkto ay sumailalim sa mahigpit na pagsubok at pag-verify:

Pagsubok sa buhay ng pag-load: 100,000 na operasyon sa ilalim ng DC14V/20A, higit sa 1 milyong operasyon sa ilalim ng AC250V/5A.

Pagsubok sa kakayahang umangkop sa kapaligiran: -40 ℃~85 ℃ cycle ng temperatura, 90%RH mainit at mahalumigmig na kapaligiran na pangmatagalang pag-verify

Pagsubok sa pagiging maaasahan ng mekanikal: 55Hz vibration, 10g na epekto at iba pang pag-verify ng malupit na kondisyon.

Pagsubok sa tibay ng materyal: ang materyal sa pakikipag-ugnay ay nagpapanatili pa rin ng mahusay na mga katangian ng pakikipag-ugnay pagkatapos ng pangmatagalang paggamit.

Mga mungkahi sa praktikal na aplikasyon

Mga pag-iingat sa mga aplikasyon sa engineering:

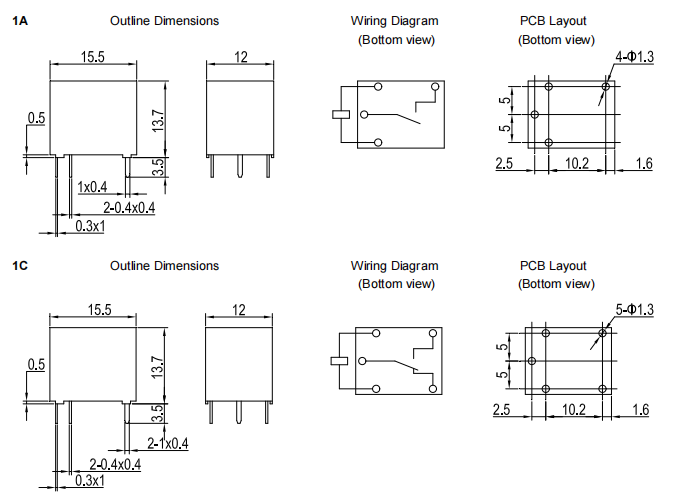

Mahigpit na sundin ang mga dimensional na guhit kapag nagdidisenyo ng PCB, na nagbibigay ng espesyal na pansin sa 10.2mm pin spacing.

Ang layout ay dapat gawin nang may sapat na electrical clearance, na isinasaalang-alang ang pangangailangan para sa pagwawaldas ng init upang maiwasan ang lokal na overheating.

Iwasang lumampas sa pinakamataas na na-rate na mga parameter, pag-iwas sa mekanikal na pagkabigla at pagbaba.

Regular na pagpapanatili upang suriin ang kondisyon ng contact at panatilihing malinis ang kapaligiran sa pagtatrabaho.

Ang mga relay ng FH28 ay nagiging isang mahalagang pagpipilian para sa mga automotive electronics at pang-industriya na mga kontrol dahil sa kanilang mga parameter ng propesyonal na pagganap at maaasahang pagganap ng kalidad. Sa pamamagitan ng patuloy na pagbabago, nagbibigay ang Zhejiang Fanhar Electronics ng mga maaasahang solusyon sa relay sa merkado.
