Ano ang PCB Relay? Paano Gumagana ang PCB Relay?

Panimula sa mga PCB Relay

Kahulugan ng PCB Relay

Ang PCB relay, o printed circuit board relay, ay tumutukoy sa isang device na naka-mount sa isang PCB. Ito ay isang electrically operated switch na ginagamit upang kontrolin ang isang high-power circuit sa tulong ng isang low-power signal. Ginagamit ang mga PCB relay sa maraming electronic system at device batay sa kanilang minimal na laki, pagiging maaasahan, at kadalian ng paggamit.

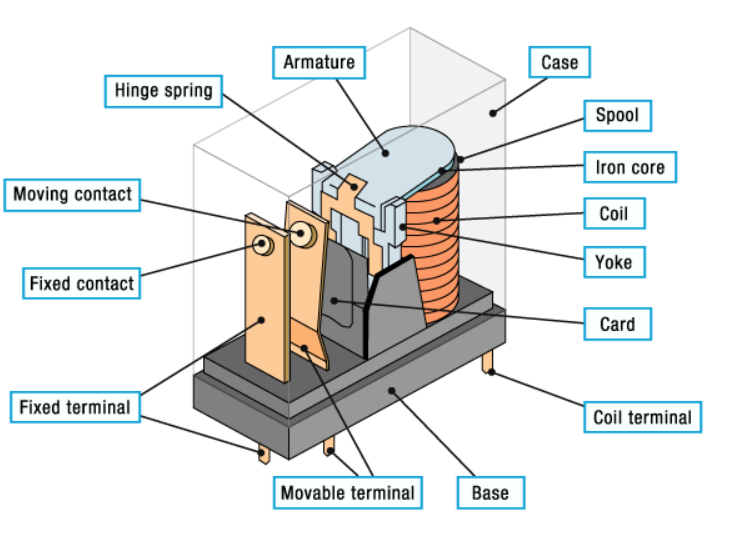

Mga bahagi ng isang PCB Relay

Ang mga pangunahing bahagi ng isang PCB relay ay kinabibilangan ng:

Coil: Ang coil ay bumubuo ng isang magnetic field kapag ang isang electric current ay dumaan dito.

Armature: Armature: Ito ay isang gumagalaw na bahagi na naaakit sa magnetic field na nilikha ng coil.

Mga Contact: Ang mga contact ay ang mga punto kung saan ginawa o nasira ang electrical connection.

Spring: Ibinabalik ng spring ang armature sa orihinal nitong posisyon kapag na-de-energize ang coil.

Paano Gumagana ang Mga Relay ng PCB

Prinsipyo ng Electromagnetic

Ang mga PCB relay ay gumagana sa mga prinsipyo ng electromagnetism. Ang kababalaghan ng isang magnetic field na nabuo kapag ang kasalukuyang pumasa sa isang likid ay mahusay na dokumentado. Ang pagkilos na ito ay umaakit sa armature, na gumagalaw naman upang kumonekta o idiskonekta ang circuit sa mga contact.

Pagpapatakbo ng Circuit

Ang isang magnetic force mula sa coil ay humihila sa armature pababa habang ang relay ay pinapagana, na isinasara ang mga contact at pinapayagan ang kasalukuyang daloy sa nauugnay na circuit. Binubuksan ng spring ang mga contact at sinisira ang kasalukuyang daloy habang ang coil ay de-powered sa pamamagitan ng pagbabalik ng armature sa orihinal na posisyon.

Pagpapalit ng Lohika

Ang mga PCB relay ay maaari ding itayo upang magkaroon ng iba't ibang switching configuration, kabilang ang normally open (NO) at normally closed (NC). Sa kaso ng isang karaniwang bukas na configuration, ang mga contact ay mananatiling bukas kapag nag-de-energize at nagsara kapag na-energize. Sa isang normal na saradong configuration, ang mga contact ay sarado sa kaganapan ng de-energizing at bukas sa kaganapan ng energizing.

Mga Uri ng PCB Relay

Batay sa Prinsipyo ng Operasyon

Mga Electromechanical Relay

Ang mga electromechanical relay ay ang pinakakaraniwang uri ng mga PCB relay. Binubuo ang mga ito ng mga contact, armature, at coil. Ang mga relay ng ganitong uri ay kilala sa kanilang pagiging maaasahan at kapasidad na pamahalaan ang matataas na boltahe at agos.

Mga Solid-State Relay

Ang mga solid-state relay (SSRs) ay walang anumang gumagalaw na bahagi at umaasa sa mga semiconductors upang kontrolin ang daloy ng kasalukuyang. Nag-aalok sila ng mas mabilis na bilis ng paglipat, mas mahabang buhay, at mas mataas na pagiging maaasahan kumpara sa mga electromechanical relay.

Reed Relay

Ang mga reed relay ay binubuo ng isang pares ng ferromagnetic contact (reed switch) na nakapaloob sa loob ng isang glass tube.  Ang mga ito ay hinihimok ng isang panlabas na magnetic field at kinikilala para sa kanilang mabilis na mga rate ng paglipat at pinahusay na resistensya ng pagkakabukod.

Mga Hybrid Relay

Pinagsasama ng mga hybrid na relay ang mga tampok ng parehong electromechanical at solid-state relay. Mayroon silang mga pakinabang ng mataas na kasalukuyang kapasidad sa paghawak at mabilis na bilis ng paglipat.

Batay sa Poles at Throws

SPDT

Ang SPDT relay ay nagtatampok ng isang poste na may dalawang posisyon sa paghagis. Maaari itong ikonekta ang isang terminal sa alinman sa dalawang posisyon ng pagsasagawa. Ang isang hanay ng mga contact ay mananatiling sarado habang ang isa ay mananatiling bukas sa dalawang estado ng mga relay ng SPDT, at kabaliktaran.  Ang mga SPDT relay ay perpekto para sa mga sitwasyon kung saan kailangan mong lumipat sa pagitan ng dalawang magkaibang circuit.

SPST

Ang SPST relay ay isang solong poste, single throw relay. Ang poste ay may isang throw position at maaari lamang mag-regulate ng isang circuit. Ang mga ganitong uri ng relay ay kadalasang ginagamit upang i-on at patayin ang mga ilaw at gadget.

DPST

Ang DPST relay ay isang double pole, single throw relay. Binubuo ito ng dalawang independiyenteng single-throw circuit, bawat isa ay may fixed contact at movable contact.  Ginagawa nitong kapaki-pakinabang ang relay para sa mga application na nangangailangan ng naka-synchronize na kontrol ng maraming circuit dahil binibigyang-daan nitong kontrolin ang dalawang independent circuit nang sabay-sabay.

DPDT

Ang DPDT relay ay isang double pole, double throw relay. Ito ay may dalawang throws at dalawang pole, kaya ang bawat poste ay maaaring mag-link sa dalawang magkaibang throws.  Hinahayaan nito ang relay na pamahalaan ang higit sa isang circuit at gumawa ng mas kumplikadong mga gawain sa paglipat, tulad ng paglipat sa pagitan ng iba't ibang mga layout ng circuit.  Ang mga DPDT relay ay ginagamit sa maraming iba't ibang mga sistema ng kuryente, lalo na kapag ang dalawang circuit ay kailangang ilipat nang sabay.

Mga Bentahe ng PCB Relay

Mataas na pagiging maaasahan

Ang mga PCB relay ay inilaan upang mag-alok ng matatag na operasyon para sa isang makabuluhang tagal ng panahon. Ang mga ito ay itinayo upang gumana sa ilalim ng iba't ibang mga kondisyon sa kapaligiran at ginagamit sa mahahalagang aplikasyon kung saan ang pagiging maaasahan ay ang pangunahing pagsasaalang-alang.

Compact na Sukat

Ang mga PCB relay ay mayroon ding mga pinababang bersyon, na ginagawang angkop ang mga ito para sa mga aplikasyon sa mga electronic system na limitado sa espasyo. Maaari silang makatipid ng espasyo sa board dahil sa kanilang minimal na bakas ng paa.

Tumpak na Pagkontrol

Maaaring kontrolin ng mga PCB relay ang mga de-koryenteng circuit nang may katumpakan. Maaari silang paandarin gamit ang mga mababang signal ng kontrol at palitan ang mga high-power load nang may katumpakan.

Mahabang Buhay

Ang mahusay na disenyo at ginamit na mga PCB relay ay maaaring magtamasa ng mahabang buhay ng serbisyo. Maaari nilang mapanatili ang maraming mga switching cycle na may kaunting pagkawala ng kahusayan sa pagpapatakbo.

Mga aplikasyon ng PCB Relay

Automotive Electronics

Ginagamit ang mga PCB relay sa malawak na hanay ng mga aplikasyon sa industriya ng sasakyan upang kontrolin ang iba't ibang sistema tulad ng mga headlight, windshield wiper, at fuel pump. Nag-aalok sila ng ligtas na paglipat at proteksyon sa mga pangunahing bahaging ito.

Industrial Automation

Ang mga PCB relay ay ginagamit sa mga pang-industriya na aplikasyon upang patakbuhin ang mga motor, solenoid, at iba't ibang actuator.  Mahalaga ang mga ito sa sistema ng automation dahil nagbibigay sila ng tumpak na kontrol at pag-synchronize ng mga proseso.

Ginagamit ang mga PCB relay sa ilang consumer electronic device, kabilang ang mga air conditioner, washing machine, at refrigerator.  Kumikilos sila upang ayusin at maglaan ng kapangyarihan sa magkakaibang mga operasyon sa loob ng mga device na ito.

Telekomunikasyon

Sa industriya ng telekomunikasyon, ginagamit ang mga PCB relay upang lumipat at magruta ng mga signal sa kagamitan ng isang network. Nagbibigay sila ng mga secure na koneksyon pati na rin ang epektibong paghahatid ng signal.

Mga Kagamitan sa Bahay

Ginagamit ang mga PCB relay sa karamihan ng mga gamit sa bahay tulad ng mga microwave, oven, at mga gumagawa ng kape. Pinapagana nila ang kontrol ng mga functional na bahagi, tulad ng mga elemento ng init at mga timer.

Gabay sa Pagpili ng PCB Relay

Mga Detalye ng Elektrisidad

Sa pagpili ng PCB relay, kailangang isaalang-alang ang mga de-koryenteng detalye tulad ng operating voltage, kasalukuyang rating, at kapasidad ng kuryente. Kailangang tumugma ang mga ito sa mga kinakailangan ng application upang paganahin ang pinakamainam na mga kondisyon sa pagpapatakbo.

Mga Detalye ng Mekanikal

Ang mga mekanikal na parameter kabilang ang contact resistance, ang insulation resistance, at ang switching speed ay kailangang suriin kaugnay ng mga partikular na pangangailangan ng application.

Mga Alalahanin sa Kapaligiran

Ang mga kondisyon ng operasyon ay dapat isaalang-alang. Ang temperatura, halumigmig, at antas ng vibration ay maaaring makaapekto sa pagiging maaasahan at buhay ng relay. Mahalagang gamitin ang wastong relay para sa mga kondisyon ng pagpapatakbo ng nakapaligid na kapaligiran.

Mga Kinakailangan sa Application

Ang mga partikular na kinakailangan ng application, kabilang ang likas na katangian ng load na kinokontrol at ang dalas ng paglipat, ang magdidikta sa proseso ng pagpili. Maaaring mas angkop ang iba't ibang uri ng mga relay para sa mga partikular na aplikasyon.

Gastos at Maaasahan

Mahalagang balansehin ang gastos kumpara sa pagiging maaasahan. Bagama't mas malaki ang halaga ng mga relay na may mataas na pagiging maaasahan, makakatipid sila ng pera sa mahabang panahon sa pamamagitan ng pagpapababa ng mga gastos sa pagpapanatili at pagpapalit.

Konklusyon

Sa konklusyon, ang mga PCB relay ay mahalaga para sa kontrol ng mga circuit ng kuryente gamit ang mga signal na mababa ang kapangyarihan. Mayroon silang iba't ibang uri at nagbibigay ng mga benepisyo tulad ng pagiging maaasahan at kaunting laki, kaya ginagamit sa mga aplikasyon ng automotive, industriyal, consumer electronic, at telekomunikasyon. Ang kaalaman sa kanilang mga prinsipyo at uri ay nakakatulong sa pagpili ng tamang relay para sa mga partikular na aplikasyon.
