FH19 Industrial Relay

Sa larangan ng industriyal na automation, kontrol ng kuryente, at disenyo ng compact na kagamitan, ang pag-optimize ng espasyo at pagiging maaasahan ay mga panghabang-buhay na hangarin. Ang FH19 series relay ay ipinanganak upang matugunan ang mga pangunahing pangangailangang ito. Bilang isang ultra-manipis na PCB relay na may kapal lamang na 5mm, matagumpay nitong isinasama ang mataas na pagganap, mahabang buhay, at kakayahan sa pag-mount na may mataas na densidad, na ginagawa itong perpektong pagpipilian para sa mga inhinyero sa mga sitwasyong limitado sa espasyo. I-explore ng artikulong ito ang mga feature ng disenyo, mga teknikal na benepisyo, at magkakaibang mga aplikasyon ng FH19, na nag-aalok ng masusing pagpili at mga rekomendasyon sa aplikasyon.

Breakthrough Design at Structural Advantages

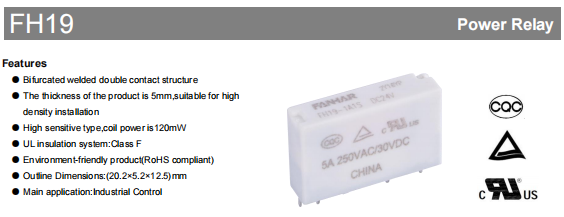

Sobrang Compact na Pisikal na Istraktura

Ang FH19 ay may sukat na 20.2×5.2×12.5mm. Ang slim profile nito — partikular ang 5 mm na kapal nito — ay nagbibigay-daan para sa vertical stacking o mga high-density na layout sa isang side-by-side na configuration, na makabuluhang nakakatipid sa espasyo ng PCB. Ang mga compact na application tulad ng mga industrial control motherboards, PLC modules, communication device at smart appliances ay ang mga ideal na kandidato para sa mahusay na disenyong produktong ito.

Makabagong Dual-Contact Welding na Proseso

Gumagamit ito ng Bifurcated Welded Double Contact configuration. Gumagamit ang disenyong ito ng dalawang magkatulad na mga contact point upang ipamahagi ang kasalukuyang, sa gayon ay binabawasan ang paglaban sa pakikipag-ugnay at kapansin-pansing pinahuhusay ang pagiging maaasahan at katatagan ng contact. Kahit na ang isang contact point ay nakompromiso dahil sa micro-vibration o kontaminasyon, ang isa ay nagsisiguro ng pagpapatuloy ng circuit, na makabuluhang nagpapalakas ng resistensya sa pagkabigo sa malupit na pang-industriya na kapaligiran.

Eco-Friendly at Ligtas na Pagpili ng Materyal

Pagsunod sa Kapaligiran: Ang buong serye ay sumusunod sa direktiba ng RoHS, hindi gumagamit ng mga mapanganib na sangkap, at nakakatugon sa mga pandaigdigang berdeng uso sa pagmamanupaktura.

Contact Material: Gumagamit ng silver-nickel (AgNi) alloy. Pinapanatili nito ang namumukod-tanging conductivity ng pilak, habang ang pagsasama ng nickel ay nagpapabuti sa arc erosion resistance at mechanical robustness, kaya nagpapahaba ng mahabang buhay ng kuryente.

Insulation System: Nagtatampok ng UL Class F (155°C) insulation system, na tinitiyak ang performance ng electrical isolation at safety margin kahit sa mga high-temperature na kapaligiran.

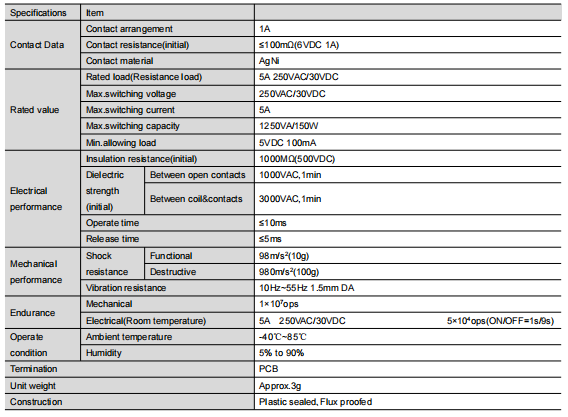

Malalim na Pagsusuri ng Mga Pangunahing Parameter ng Pagganap

Pagganap ng Elektrisidad: Matatag, Maaasahan, at Makapangyarihang Paglilipat

Na-rate na Pag-load: 5A @ 250VAC / 30VDC

Max. Kapasidad ng Paglipat: 1250VA / 150W

Contact Resistance: ≤100mΩ (initial)

Insulation Resistance: ≥1000MΩ (500VDC)

Lakas ng Dielectric: 3000 VAC sa loob ng 1 minuto (sa pagitan ng mga bukas na contact at sa pagitan ng coil at mga contact)

Oras ng Pagpapatakbo/Pagpapalabas: ≤10ms / ≤5ms

Mechanical at Environmental Durability: Binuo para sa Industrial Environments

Mechanical Life: May kakayahang hanggang 10 milyong operasyon, perpekto para sa madalas na pag-toggling.

Electrical Life: Ang tinukoy na load ay ginagarantiyahan ang maaasahang pagganap (tingnan ang "Endurance Curve" sa datasheet).

Environmental adaptability: Operating temperature range na -40°C hanggang 85°C at humidity range na 5% hanggang 90%, na angkop para sa iba't ibang klima.

Vibration at Shock Resistance: Napakahusay na vibration (10-55Hz) at shock (980m/s²) resistance, perpekto para sa mga kagamitang may mechanical vibration tulad ng mga machine tool at sasakyan.

Flexible Coil Configuration at Gabay sa Pagpili

Ang FH19 ay may dalawang uri ng kapangyarihan ng coil. Mayroon din itong walong karaniwang boltahe. Nagbibigay ito sa mga designer ng makabuluhang versatility.

Mahalagang Paalala: Tinutukoy ng datasheet ang mga katangiang "Operate Voltage" at "Release Voltage" nang detalyado. Ang disenyo, materyales at proseso ng pagmamanupaktura ng FH19 ay sumusunod sa mahigpit na mga pamantayan sa kaligtasan, gaya ng ipinahiwatig ng mga sertipikasyon. Maaaring ligtas na isama ito ng mga user sa mga application na nangangailangan ng pagsunod sa pag-export o pambihirang pagiging maaasahan.

Pinili ng Package: Pagtutugma sa Kapaligiran ng Iyong Application

Ang FH19 ay nag-aalok ng dalawang pangunahing opsyon sa pakete upang tugunan ang iba't ibang hamon sa kapaligiran:

Uri ng Flux proof:

Tampok: Lumalaban sa mahinang mga nalalabi sa paghihinang.

Inirerekomenda para sa: Panatilihin ang malinis na mga setting sa loob, kabilang ang data center apparatus, mga pasilidad ng komunikasyon, at mga instrumento sa laboratoryo.

Uri ng Plastic Sealed:

Tampok: Ang ganap na selyadong istraktura ay epektibong pumipigil sa alikabok, kahalumigmigan, at mga corrosive na gas (hal., H₂S, SO₂) mula sa pagpasok sa relay.

Inirerekomenda para sa: Mga pang-industriya na lugar, kagamitan sa labas, kapaligirang may mga kemikal na gas, gaya ng mga factory workshop, control cabinet, traffic signal system, at makinarya sa agrikultura.

Ang pagpili ng hindi naaangkop na pakete ay maaaring magresulta sa interior corrosion, contact oxidation, at napaaga na pagkabigo.

Mga Karaniwang Sitwasyon ng Application

Gamit ang mga komprehensibong bentahe nito, ang FH19 ay mahusay sa mga sumusunod na larangan:

Industrial Automation: PLC I/O modules, sensor interfacing, maliit na motor control.

Pamamahala ng Enerhiya: Mga matalinong metro, photovoltaic inverter control circuit, at charging station control modules.

Building Automation: Intelligent lighting control, HVAC system control, security system.

Kagamitan sa Komunikasyon: Pagruruta ng signal sa mga switch ng network, router, at base station apparatus.

Home Appliance at Consumer Electronics: Mga control board para sa mga high-end na appliances, smart home hub.

Mga Sertipikasyon sa Kaligtasan at Pagtitiyak ng Kalidad

Ang FH19 ay nakakuha ng maraming prestihiyosong sertipikasyon sa buong mundo at domestic, na nagsisilbing pangunahing pagpapatunay ng kalidad at kaligtasan nito.

UL / C-UL (USA/Canada): File No. E475405

TÜV (Germany): File No. R 50565678

CQC (China): Certificate No. CQC22002370207

Ang mga sertipikasyon ay nagpapahiwatig na ang disenyo, materyales, at proseso ng pagmamanupaktura ng FH19 ay sumusunod sa mahigpit na mga pamantayan sa kaligtasan. Maaaring ligtas na isama ito ng mga user sa mga application na nangangailangan ng pagsunod sa pag-export o pambihirang pagiging maaasahan.

Buod ng Mga Pangunahing Puntos sa Pagpili at Paggamit

Tukuyin ang Pag-load: Tukuyin ang iyong uri ng pagkarga (resistive, inductive, lamp), kasalukuyang, at boltahe upang matiyak na nasa loob ang mga ito sa na-rate na hanay ng FH19.

Piliin ang Coil: Piliin ang Standard o High Power na variant at ang naaangkop na detalye ng boltahe ayon sa supply voltage at power demand ng iyong system.

Tukuyin ang Package: Ang pagpili sa pagitan ng Flux Proofed o Plastic Sealed ay dapat gawin batay sa kapaligiran ng aplikasyon. Ito ay mahalaga para matiyak ang pangmatagalang pagiging maaasahan.

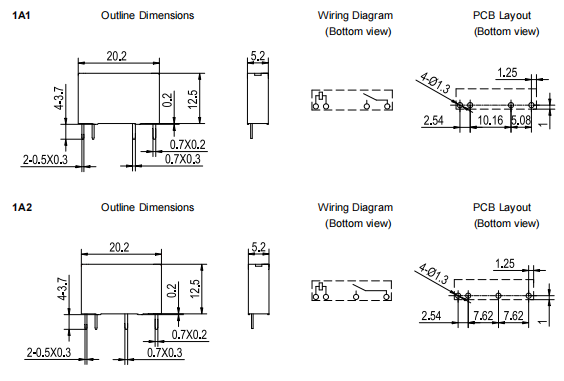

Kumpirmahin ang Pinout: Sumangguni sa PCB footprint diagram (1A1 o 1A2) upang matiyak ang pagiging tugma sa layout ng iyong circuit board.

Idisenyo ang Drive Circuit: Tiyaking mayroong matatag at sapat na kasalukuyang drive para sa relay coil. Isaalang-alang ang paggamit ng isang flyback diode upang protektahan ang aparato sa pagmamaneho.

Konklusyon

Ang FH19 ay isang engineered na solusyon na idinisenyo upang tugunan ang mga hamon na dulot ng moderno, high-density, high-reliability na electronic na disenyo.

Pinagsasama nito ang compact size, dual-contact reliability, environmental adaptability, at malawak na certifications, na nagbibigay sa mga engineer ng solid at maaasahang pinagbabatayan na bahagi ng suporta para sa inobasyon sa pang-industriyang kontrol, pamamahala ng enerhiya, at mga smart device.

Kapag pumipili ng relay, lampasan ang mga simpleng paghahambing ng parameter. Sa mga tuntunin ng pagiging maaasahan ng system, gastos sa lifecycle at pagiging angkop sa kapaligiran, ang FH19 ay walang alinlangan ang gustong opsyon at karapat-dapat sa malalim na pagsusuri.
