Sa kanilang matatag na functionality at walang kaparis na kakayahang umangkop, ang Programmable Lohika Controllers (PLCs) ay lumitaw bilang ang hindi mapag-aalinlanganang standard na opsyon para sa mga control system sa alon ng industriyal na automation. Gayunpaman, ang teknolohikal na ebolusyon ay hindi nangangahulugan ng kumpletong pagkamatay ng mas lumang mga teknolohiya. Ang natatanging butil ng pelikula ay hindi maaaring ganap na mapalitan ng digital photography, at ang paglaganap ng PLC ay hindi nalampasan ang relay logic. Sa ilalim ng mga partikular na sitwasyon ng aplikasyon at mga pangunahing kinakailangan, ang klasikong electromechanical control system na ito ay kumikinang pa rin sa isang hindi mapapalitang liwanag. Ang artikulong ito ay, mula sa isang propesyonal na pananaw, sistematikong magpaliwanag sa limang pangunahing bentahe ng relay lohika kumpara sa mga PLC, na nagpapakita ng pangmatagalang halaga ng engineering nito.
Foundation at Essence – Ano ang Relay Logic at Paano Ito Gumagana?
Kailangan muna nating tukuyin at unawain ang lohika ng relay nang detalyado bago tuklasin ang mga benepisyo nito.
Ano ang Relay Logic?
Ang relay logic ay isang automation control system na nagsasagawa ng mga partikular na gawain sa pagkontrol sa pamamagitan ng pagkonekta ng mga elemento ng hardware, tulad ng mga contactor at electromechanical relay, sa pamamagitan ng pisikal na mga kable. Ito ang pangunahin at pinakakaraniwang paraan ng pagkontrol sa larangan ng industriyal na automation bago ang pagsilang ng Programmable Logic Controller (PLC), at maaaring tawaging pundasyong pundasyon ng modernong teknolohiya ng automation.
Ang mga pangunahing katangian nito ay:
Pagpapatupad ng Hardware : Lahat ng logic function ay naisasakatuparan sa pamamagitan ng pagsasama-sama at pagkonekta ng mga pisikal na bahagi tulad ng mga relay, timer at counter.
Hard-Wired na Programa : Ang control na "program" ay hindi nakaimbak sa software ngunit iginuhit ng mga designer bilang mga electrical schematic diagram (karaniwang nasa ladder diagram na format) batay sa mga kinakailangan sa kontrol. Batay sa mga schematic na ito, gumagamit ang mga technician ng mga pisikal na wire upang i-link ang iba't ibang bahagi alinsunod sa mga lohikal na relasyon. Ang wiring network na ito mismo ay ang hindi nababagong "programa."
Parallel Execution : Kapag naka-on, ang mga lohikal na relasyon sa lahat ng mga circuit ay susuriin at ipapatupad nang sabay-sabay, na sa panimula ay naiiba sa sunud-sunod na paraan ng pagpapatupad ng pag-scan ng isang PLC.
Paano Gumagana ang Relay Logic?
Ang prinsipyo ng pagtatrabaho nito ay maaaring hatiin sa tatlong pangunahing mga layer:

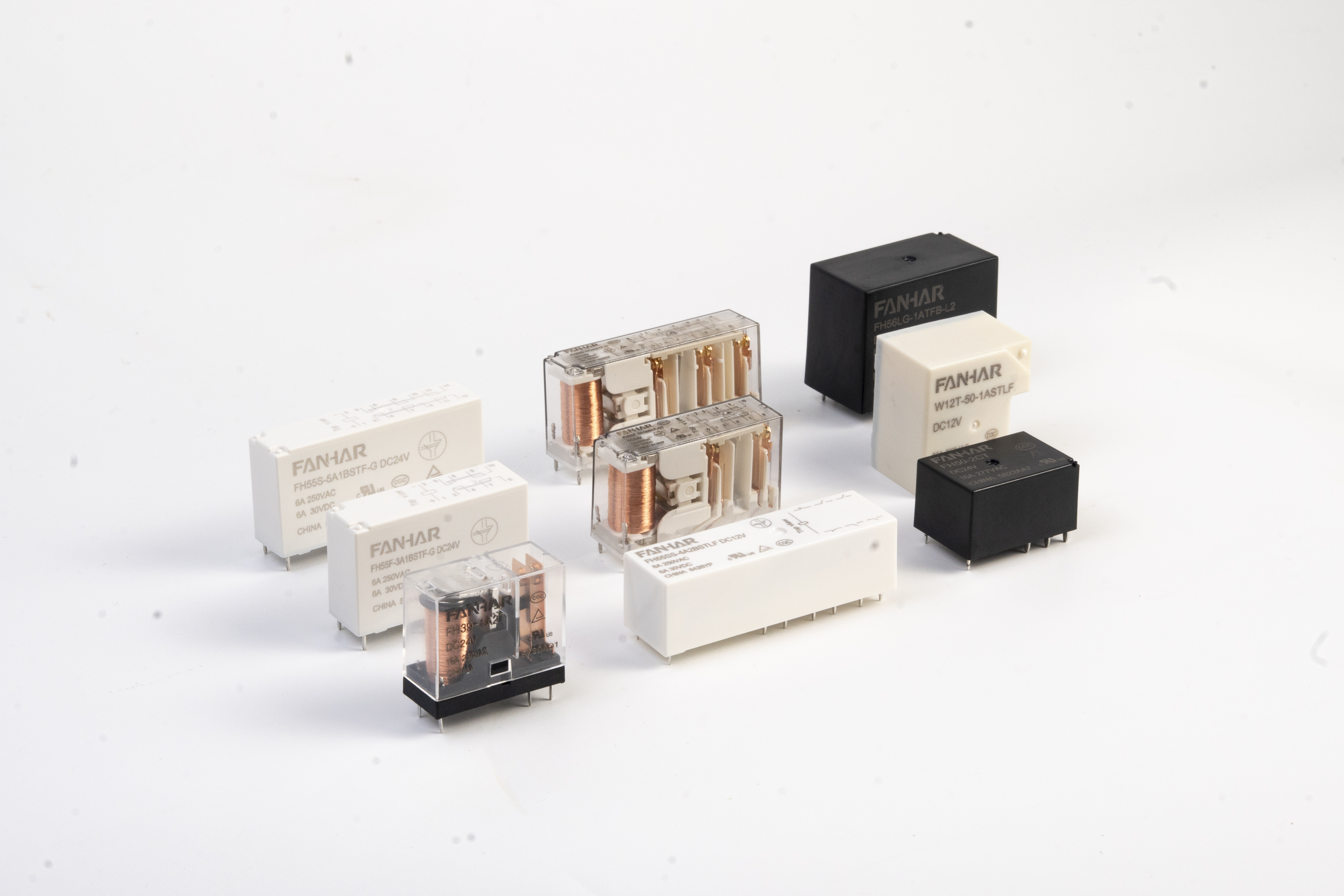

Pangunahing Bahagi: Ang Relay
Ang isang relay ay mahalagang isang electromagnetic switch na gumagamit ng isang "maliit na kasalukuyang" upang kontrolin ang isang "malaking kasalukuyang" o isang "iba't ibang circuit." Ang pinakapangunahing yunit ng pagtatrabaho nito ay kinabibilangan ng:
likid : Ang paglalagay ng isang naka-rate na boltahe sa buong coil ay nagiging sanhi ng pagbuo ng isang magnetic field, na ginagawang mas malamang na maging aktibo ang panloob na armature.
Mga contact : Ang coil ay electrically isolated mula sa mga koneksyon. Kapag na-energize o na-de-energised ang coil, nagbabago ang estado ng mga koneksyon.
Ang pinakakaraniwang uri ay:
Normally Open Contact (NO) : Buksan kapag ang likid ay hindi na-energize, nagsasara pagkatapos ng energization.
Karaniwang Sarado na Contact (NC) : Sarado kapag ang likid ay hindi na-energize, bubukas pagkatapos ng energization.
Pagpapatupad ng Lohika: Kumbinasyon ng Mga Contact
Ang pangunahing lohika (AT, O, HINDI) ng relay logic ay nakakamit sa pamamagitan ng serye at parallel na koneksyon ng mga contact:
AT Logic: Sa isang circuit, dalawa o higit pang karaniwang bukas na mga contact ay konektado sa serye, tulad ng A at B mula sa magkahiwalay na mga relay. Maaari lamang dumaan ang kasalukuyang upang i-drive ang output device (hal., isang motor) kung ang parehong contact A at contact B ay sarado (ibig sabihin, ang relay A at B ay pinalakas).
O Logic: Dalawa o higit pang normal na bukas na mga contact (A o B) ay konektado nang magkatulad sa loob ng isang circuit. Maaaring dumaan ang kasalukuyang upang himukin ang output kapag ang alinman sa contact A o contact B ay sarado.
HINDI Logic: Ginagamit ang isang karaniwang saradong contact. Kapag na-energize ang coil, bubukas ang normally closed contact nito. Nakakamit nito ang HINDI logic ng "output stops when the condition is met."
| Logic | Relay Wiring | Kundisyon ng Output |
|---|---|---|
| AT | Mga contact in Series | Sarado ang lahat ng contact |
| O | Mga contact in Parallel | Sarado ang anumang contact |
| NOT | Normally Closed Contact | Na-disable ang output kapag na-energize ang relay |
Daloy ng Trabaho ng System
Input : Ang mga field device tulad ng mga push button, switch, at sensor (hal., limit switch) ay nagsisilbing input signal; sila mismo ay makikita bilang mga espesyal na contact na isinama sa control circuit.
Pagproseso ng Lohika : Binabago ng mga pagbabago sa estado (on/off) ng mga input contact na ito ang kasalukuyang mga landas sa pamamagitan ng mga kasunod na relay coil. Bilang isang resulta, ang isang bilang ng mga relay coil ay alinman sa energized o de-energised, binabago ang mga estado ng kanilang mga indibidwal na contact. Ang prosesong ito ay kumakalat sa iba't ibang mga circuit sa isang domino-like na paraan, sa huli ay gumagawa ng resulta batay sa preset wiring logic, o 'program'.
Output : Sa wakas, ang resulta ng lohikal na operasyon ay kumokontrol sa on/off na estado ng circuit na naglalaman ng actuator (hal., contactor, motor starter, indicator light, solenoid valve), at sa gayon ay nagtutulak sa kagamitan upang maisagawa ang kaukulang aksyon.
Ang pag-unawa sa base na ito ay nagbibigay-daan sa amin upang mas malalim na maunawaan ang mga makabuluhang pakinabang nito sa hinaharap.
Walang Kapantay na Simplicity at Operational Transparency
Ang pinaka-intuitive at pangunahing bentahe ng relay logic ay nakasalalay sa pinakasimpleng at hindi mapag-aalinlanganang transparency.
Pisikal na Visibility : Sa isang relay-based na control panel, ipinapatupad ang logic sa pamamagitan ng koneksyon ng mga pisikal na entity tulad ng mga copper wire, relay coils, contactor contact, at mechanical interlocks. Ang buong sistema ay isang "bukas na libro." Maaaring 'basahin' ng sinumang inhinyero o maintenance person na may basic electrical expertise ang buong proseso ng kontrol gamit lamang ang kanilang paningin at pagpindot, nang hindi nangangailangan ng anumang espesyal na instrumento. Malinaw nilang nakikita kung aling relay coil ang pinalakas at hinila, na karaniwang bukas na contact ay pisikal na nakasara, at kung aling indicator light ang naiilawan dahil sa circuit conduction. Ang katangiang ito na "kung ano ang nakikita mo ay kung ano ang makukuha mo" ay nagsasalin ng abstract control logic sa mga konkretong pisikal na aksyon.
Dali ng Pag-unawa at Pagsubaybay : Mayroong isa-sa-isang pagsusulatan sa pagitan ng relay logic diagram (karaniwan ay nasa ladder diagram na format) at ang aktwal na pisikal na layout. Kapag nag-troubleshoot, maaaring hawakan ng technician ang circuit diagram, gumamit ng multimeter para sukatin ang continuity section ayon sa section, at tumpak na hanapin ang fault point—maging ito ay na-oxidized na mga contact, burned-out na coil, o maluwag na wire—sa pamamagitan ng pagsunod sa daanan ng mga wire, katulad ng isang detective tracking clues. Direkta, linear, at madaling maunawaan ang prosesong ito.
Paghahambing sa PLC : Ang programa ng PLC ay naka-encode bilang binary data sa loob ng microchip. Upang maunawaan ang pag-uugali ng system, kailangan ng isang tao na gumamit ng computer na may espesyal na software, magtatag ng koneksyon sa PLC, at i-activate ang online monitoring mode. Ang prosesong ito ay nagdaragdag ng teknikal na hadlang sa pagpapanatili, pag-abstract ng mga pisikal na problema sa mundo sa mga variable at status bit sa isang screen. Para sa mga tauhan na sanay sa tradisyunal na pagpapanatili ng kuryente, ito ay hindi gaanong intuitive at user-friendly kaysa sa relay logic.
Superior Robustness at Reliability sa Extreme Environment
Kapag nakikitungo sa malupit na pang-industriya na kapaligiran, ang relay logic ay kadalasang nagpapakita ng higit na katatagan at pagiging maaasahan kaysa sa mga elektronikong device.
Napakahusay na Kakayahang Anti-Interference: Ang mga relay ay mga bahagi ng electromechanical actuation na ang paglipat ng estado ay nakasalalay sa lakas ng magnetic field na nabuo ng coil current. Nagtataglay sila ng likas na kaligtasan sa sakit sa karaniwang ingay ng kuryente sa mga pang-industriyang kapaligiran, tulad ng mga boltahe na surge, electromagnetic interference (EMI), at radio frequency interference (RFI). Maliban kung ang interference ay sapat na malakas upang direktang masira ang insulasyon o weld contact, sa pangkalahatan ay hindi ito nagdudulot ng mga malfunction o pagkalito sa lohika.
Napakahusay na Paglaban sa Kapaligiran: Ang mga relay at contactor na may mataas na kalidad na pang-industriya ay idinisenyo upang mapaglabanan ang mga malupit na kondisyon tulad ng mataas na temperatura, mataas na kahalumigmigan, alikabok, kontaminasyon ng langis, at patuloy na panginginig ng boses. Kung walang sensitibong central processing unit, crystal oscillator, o memory chips, mas madaling mabibigo ang mga ito sa matinding stress. Ang relay cabinet na natatakpan ng langis at alikabok ay madalas na patuloy na gumagana nang matatag, samantalang ang PLC sa ilalim ng parehong mga kundisyon ay maaaring madalas na mag-fault dahil sa mahinang pag-alis ng init o circuit corrosion.
Mga Predictable Lifespan at Failure Mode: Ang haba ng buhay ng isang relay ay karaniwang tinutukoy sa pamamagitan ng bilang ng mga mekanikal na operasyon o mga cycle ng pagpapalit ng load. Ito ay isang predictable, deterministic na proseso ng pisikal na pagsusuot. Ang mga tauhan ng pagpapanatili ay maaaring magtatag ng mga predictive na iskedyul ng pagpapanatili at pagpapalit batay sa dalas ng pagpapatakbo ng kagamitan. Sa kabilang banda, ang mga pagkabigo ng PLC ay karaniwang hindi mahuhulaan at mga random na pagkabigo ng electronic component na nagreresulta sa isang kumpletong pagkabigo ng system.
Malaking Gastos-Epektib sa Mga Simpleng Application
Mababang paunang puhunan: Ang pagtatatag ng pangunahing function ng kontrol na may limitadong bilang ng mga input/output (I/O) point, tulad ng isang conventional machine tool o isang direktang start/stop conveyor system, ay nangangailangan lamang ng mga gastos sa hardware, kabilang ang mga relay, push button, switch, at circuit breaker. Sa paghahambing, kahit na ang pagpili ng pinakamaliit, pinaka-matipid na PLC ay nagsasangkot ng mga gastos para sa PLC unit mismo, ang power supply module, programming software licensing (kahit na bahagyang libre para sa ilang brand), at mga programming cable. Para sa maliliit na proyekto na sobrang sensitibo sa badyet, ang "gastos sa pagpasok" ng solusyon sa relay ay mas mababa.
Walang Mga Nakatagong Gastos: Ang mga sistema ng lohika ng relay ay hindi nagsasangkot ng mga bayarin sa paglilisensya ng software, mga gastos sa pag-upgrade ng tampok, mga bayarin sa pagsasanay, o mga mamahaling gastos sa paggawa ng programmer. Kapag na-install at na-commission na ang system, ang pangunahing pangmatagalang gastos ay ang gastos sa pagpapalit ng hardware, na may napakababang posibilidad na mangyari—malinaw at nakokontrol.
Intuitive Visualization at Diagnostic Ease na Inaalok ng Pisikal na Presensya
Nagbibigay ang relay logic ng natatanging pisikal na visual na feedback, na mahalaga para sa pagsubaybay sa status ng system at mabilis na pagsusuri.
Direktang Visual at Auditory Feedback: Mabilis na maa-assess ng mga technician ang operating stage ng system nang walang anumang mga instrumento, sa pamamagitan lamang ng pagmamasid sa posisyon ng mga flag ng tagapagpahiwatig ng relay at pakikinig sa mga "click" na tunog ng pakikipag-ugnayan at pagtanggal ng contact. Ang multi-sensory na mekanismo ng feedback na ito ay isang bagay na hindi maibibigay ng digital interface. Sa isang maingay na pagawaan, masasabi pa nga ng isang bihasang technician kung gumagana nang normal ang isang set ng kagamitan sa pamamagitan lamang ng "pakikinig."
Napakabilis na Pag-localize ng Fault: Gaya ng nabanggit sa unang punto, linear ang proseso ng diagnosis ng fault. Kung ang isang output point ay hindi aktibo, ang isa ay maaaring suriin sa reverse kung ang kaukulang relay coil ay energized, kung ang mga contact ay nagsasagawa, at kung ang fuse ay tinatangay ng hangin. Ang buong proseso ay maaaring mangailangan lamang ng isang multimeter at ilang minuto. Sa isang sistema ng PLC, maaaring mahalagang i-link ang isang computer upang sunud-sunod na i-verify ang logic ng programa, status ng output point, at mga indicator ng module, at sa gayon ay nagiging kumplikado ang proseso at nangangailangan ng mga advanced na tao na kadalubhasaan.
Likas na Kalayaan at Immunity sa mga Banta sa Cybersecurity
Sa mundo ngayon kung saan ang mga banta sa cybersecurity ay naging isang pandaigdigang hamon, ang kalamangan na ito ng relay logic ay muling sinusuri at itinalaga ang mataas na halaga.
Ganap na Kasarinlan ng Software: Ang pagpapatakbo ng system ay hindi umaasa sa anumang software, operating system, o firmware. Walang mga bug sa programa, mga error sa memorya, walang katapusang mga loop, o "mga pag-crash." Ang lohika nito ay tinutukoy ng mga koneksyon sa hardware, at ang pag-uugali nito ay deterministiko at permanente (maliban kung nabigo ang hardware), na nagbibigay ng pinakamataas na antas ng katiyakan sa pagpapatakbo.
Inherent Cybersecurity: Kinakatawan nito ang tiyak na bentahe ng relay logic sa mga mahahalagang aplikasyon. Ang relay control cabinet ay isang ganap na nakahiwalay na pisikal na sistema. Wala itong IP address, walang Ethernet port, walang wireless module, at ganap na nakahiwalay sa anumang anyo ng network. Dahil dito, ito ay pangunahing immune sa lahat ng cyber attacks, computer virus, ransomware, remote hacking, o hindi awtorisadong pag-access. Para sa mga application na kinasasangkutan ng kritikal na imprastraktura (hal., mga emergency trip circuit sa mga substation), safety protection system (hal., safety interlocks para sa stamping equipment), o backup na bahagi ng pangunahing Safety Instrumented Systems (SIS), ang ganap na seguridad na ito na nakamit sa pamamagitan ng "physical isolation" ay hindi mapapantayan ng anumang naka-network o programmable na device.
| Mga Karaniwang Aplikasyon ng Relay Logic | |
|---|---|
| Industriya | Karaniwang Aplikasyon |
| Paggawa | Mga starter ng motor |
| Pamamahagi ng kuryente | Mga circuit ng proteksyon |
| Building Automation | Kontrol ng bomba |
| Mga Tool sa Makina | Start/Stop control |
| Mga Sistemang Pang-emergency | Mga interlock ng kaligtasan |
| Renewable Energy | Mga backup na circuit ng proteksyon |
Konklusyon: Makatuwirang Pagpipilian, Angkop na Aplikasyon
Sa buod, ang mga PLC at relay logic ay wala sa isang simpleng ugnayang pagpapalit ngunit mga pantulong na teknolohikal na toolkit para sa iba't ibang pangangailangan. Ang PLC ay isang maraming nalalaman na tool, sanay sa pamamahala ng masalimuot at nababagong aktibidad na nangangailangan ng komunikasyon at networking. samantalang ang relay logic ay isang matibay at maaasahang "sledgehammer," na dalubhasa para sa simple, fixed, high-reliability, at high-safety application. Sa halip na ituloy ang teknikal na inobasyon nang walang pag-iisip, dapat isaalang-alang ng mga propesyonal na inhinyero ang mga functional na pangangailangan, mga kondisyon sa kapaligiran, panghabambuhay na gastos, mga kakayahan ng koponan sa pagpapanatili, at mga kinakailangan sa antas ng kaligtasan ng partikular na proyekto. Sa mga sitwasyong kinasasangkutan ng simpleng kontrol, malupit na kapaligiran, limitadong badyet, at pinakamataas na kinakailangan sa kaligtasan, ang relay logic, kasama ang mga klasikong bentahe ng pagiging simple, transparency, tibay, at kaligtasan sa mga banta sa network, ay nagpapatunay sa walang hanggang halaga nito. Ito ay hindi lamang isang milestone sa kasaysayan ng pag-unlad ng automation kundi pati na rin isang maaasahang pundasyon na patuloy na gumaganap ng isang mahalagang papel sa moderno at hinaharap na mga sistemang pang-industriya.
Mga Madalas Itanong
Q1: Ano ang relay logic?
Ang relay logic ay isang hard-wired control system na gumagamit ng mga electromechanical relay, contactor, timer, at switch para magsagawa ng mga lohikal na operasyon. Hindi tulad ng isang PLC, ang relay logic ay umaasa sa pisikal na mga kable sa halip na sa software programming, na ginagawa itong lubos na maaasahan at madaling maunawaan para sa mga simpleng gawain sa automation.
Q2: Ano ang pagkakaiba sa pagitan ng relay logic at PLC?
Ang pangunahing pagkakaiba ay kung paano ipinapatupad ang control logic. Gumagamit ang relay logic ng pisikal na mga wiring at electromechanical na bahagi, habang ang isang PLC ay nagpapatupad ng mga software program na nakaimbak sa memorya nito. Ang lohika ng relay ay madalas na ginusto para sa mga nakapirming, simpleng aplikasyon, samantalang ang mga PLC ay mas angkop para sa mga kumplikadong sistema na nangangailangan ng kakayahang umangkop at mga kakayahan sa komunikasyon.
Q3: Ginagamit pa rin ba ang relay logic sa modernong industriyal na automation?
Oo. Bagama't nangingibabaw ang mga PLC sa maraming sistema ng automation, malawak pa ring ginagamit ang relay logic sa mga safety circuit, kontrol ng motor, emergency shutdown system, pamamahagi ng kuryente, at iba pang mga application kung saan kritikal ang pagiging simple, pagiging maaasahan, at deterministikong operasyon.
Q4: Ano ang mga pangunahing bentahe ng relay logic?
Nag-aalok ang lohika ng relay ng ilang pangunahing bentahe, kabilang ang:
- Simple at transparent na operasyon
- Napakahusay na pagtutol sa electromagnetic interference (EMI)
- Maaasahang pagganap sa malupit na pang-industriyang kapaligiran
- Mababang paunang gastos para sa mga simpleng control system
- Madaling pag-troubleshoot at pagpapanatili
- Kumpletuhin ang kaligtasan sa mga banta sa cybersecurity dahil gumagana ito nang walang software o mga koneksyon sa network
Q5: Kailan dapat piliin ang relay logic sa halip na isang PLC?
Ang relay logic ay isang mainam na pagpipilian kapag:
- Ang control sequence ay simple at malabong magbago.
- Ang mataas na pagiging maaasahan ay mas mahalaga kaysa sa kakayahang umangkop.
- Ang proyekto ay may limitadong badyet.
- Ang operating environment ay malupit.
- Ang cybersecurity at pisikal na paghihiwalay ay mga pangunahing priyoridad.
