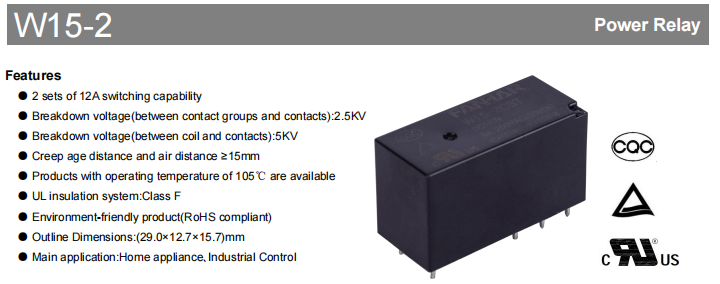

W15-2 Power Relay

Ang W15-2 Series ay isang mataas na pagganap relay ng kuryente nilayon para gamitin sa medium-to-high load control applications. Nasa puso nito ang dual-set, 12A independent switching capability, na nagbibigay-daan sa dalawang circuit na makontrol nang mapagkakatiwalaan, magkasabay man o indibidwal. Nagbibigay ito ng flexible na solusyon para sa mga gamit sa bahay, mga sistema ng kontrol sa industriya, kagamitan sa automation, at mga sistema ng kuryente. Salamat sa pagkakabukod nito na makatiis ng boltahe na hanggang 5kV, pinalawig na hanay ng temperatura ng pagpapatakbo na -40°C hanggang 105°C at eco-design na sumusunod sa RoHS, nag-aalok ito ng mataas na pagiging maaasahan at mahabang buhay ng serbisyo sa magkakaibang at hinihingi na mga kapaligiran ng aplikasyon.

Mga Pangunahing Kalamangan

Pinagsasama ng W15-2 Series ang pambihirang pagganap at tibay sa loob ng maliliit na sukat nito na 29.0×12.7×15.7mm.

Independent Dual-Channel Control: Pinagsasama ng W15-2 Series ang pambihirang pagganap at tibay sa loob ng maliliit nitong dimensyon na 29.0×12.7×15.7mm.

Matatag na Electrical Isolation: Ang 5KV na makatiis ng boltahe sa pagitan ng coil at mga contact ay epektibong pinipigilan ang interference at pinoprotektahan ang low-voltage control side.

Superior Environmental Ruggedness: Inaalok sa isang 105℃ na bersyon na may mataas na temperatura na may mga opsyon sa sealing na lumalaban sa alikabok at contamination, lumalaban ito sa pang-industriyang alikabok, moisture, at mga corrosive na gas (hal., H₂S, SO₂).

Global Environmental Compliance: Ito ay ganap na sumusunod sa RoHS at nakakatugon sa berdeng mga pamantayan sa produksyon at mga internasyonal na regulasyon sa pag-access sa merkado.

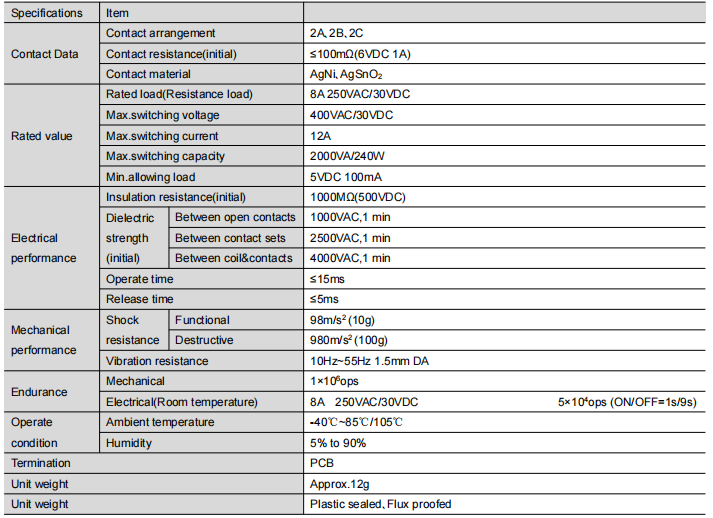

Mga Detalyadong Teknikal na Pagtutukoy

Contact System: Flexible at Maaasahan

Mga Opsyon sa Configuration: May tatlong uri ng form: 2A (normally open), 2B (normally closed) at 2C (changeover). Maaaring gamitin ang mga ito upang matugunan ang magkakaibang mga kinakailangan sa kontrol.

Materyal na Agham:

AgNi Contacts: Isang maraming nalalamang pagpipilian na nag-aalok ng conductivity at contact stability.

Mga Contact ng AgSnO₂: Tamang-tama para sa mga inductive load tulad ng mga motor at relay coil, ang produktong ito ay idinisenyo para sa mga mapaghamong load at feature arc at wear resistance.

Electrical Performance: Ang maximum na rating para sa load ay 8A sa 250VAC/30VDC, ang maximum switching capacity ay 12A/400VAC, at ang unang contact resistance ay ≤100mΩ. Tinitiyak nito ang mataas na kahusayan na pagpapadaloy.

Insulation at Safety Barrier

Insulation resistance ≥1000MΩ (sa 500VDC).

Komprehensibong lakas ng dielectric: 1000VAC sa pagitan ng mga bukas na contact, 2500VAC sa pagitan ng mga contact set, at 4000VAC sa pagitan ng coil at mga contact, lahat sa loob ng isang minuto.

Distansiya ng creepage at clearance ≥15mm, na nagbibigay ng mataas na pagiging maaasahan na paghihiwalay sa kaligtasan.

Mekanikal at Dynamic na Pagganap

Mabilis na Tugon: Ang real-time na kontrol ay ginagarantiyahan lamang kung ang oras ng pagpapatakbo ay hindi hihigit sa 15 ms at ang oras ng paglabas ay hindi hihigit sa 5 ms.

Long Lifespan: Ang mekanikal na kahabaan ng buhay ay umabot ng hanggang 1,000,000 na operasyon; ang tibay ng kuryente ay nananatiling matagal sa ilalim ng na-rate na pagkarga.

Masungit na Konstruksyon: Ito ay lumalaban sa vibration (10–55 Hz, 1.5 mm amplitude) at mapanirang pagkabigla na hanggang 100 g, na ginagawa itong angkop para sa malupit na mga kondisyon.

Coil at Drive Compatibility

Tumatanggap ng 12 karaniwang boltahe mula 3VDC hanggang 110VDC, na pinapadali ang tuluy-tuloy na pagsasama sa mga laganap na PLC at controller.

Mga Karaniwang Halimbawa: 12VDC variant (Operating voltage ≤9.0VDC, coil resistance 360Ω); 24VDC variant (Operating voltage ≤18.0VDC, coil resistance 1440Ω), parehong nagpapakita ng mababang power consumption na humigit-kumulang 400mW.

Environmental adaptability Configuration

Temperatura: Standard na bersyon: -40 ℃ hanggang 85 ℃; High-temp na bersyon: hanggang 105 ℃.

Halumigmig: 5% hanggang 90% RH.

Mga Pagpipilian sa Pagtatak:

Uri ng Flux Proofed: Ang produktong ito ay angkop para sa malinis na panloob na kapaligiran, tulad ng mga matatagpuan sa mga consumer electronics at mga aparatong pangkomunikasyon.

Uri ng Plastic Sealed: Ito ay ipinag-uutos para sa mga pang-industriya at panlabas na kapaligiran kung saan mayroong nakakaagnas na gas o polusyon sa alikabok.

Mga Pandaigdigang Sertipikasyon, Ang Iyong Pagtitiyak

Hawak ng W15-2 Series ang mga pangunahing internasyonal na sertipikasyon na iyong pasaporte sa pandaigdigang pamamahagi ng produkto.

UL/C-UL Certification (E475405): Kinikilala ang 8A 250VAC/30VDC load rating, na sumusuporta sa motor at lighting load.

TUV Certification (R 50332875): Sinasaklaw ang lahat ng contact configuration, nagpapatunay ng 12A load at 105℃ na high-temperature na operasyon.

China CQC Certification (CQC15002137649): Sumusunod sa mga kinakailangan sa China Compulsory Product Certification.

Insulation System: Ang UL Class F (155℃) na mga insulating materials ay ginagarantiyahan ang pare-parehong pagganap sa ilalim ng pinalawig na mga kondisyon ng mataas na temperatura.

Mga Karaniwang Aplikasyon at Gabay sa Pagpili

Malawak na Lugar ng Aplikasyon:

Mga Kagamitan sa Bahay: Mga air conditioner compressor, washing machine motor, high-power na kontrol sa appliance sa kusina.

Industrial Control: PLC output modules, motor start/stop, heater switching.

Automation Equipment: Robotic arm, conveyor, assembly line control.

Pamamahala ng Enerhiya: UPS transfer switching, PV inverter control, EV charging pile circuit control.

Tumpak na Gabay sa Pagpili:

Format ng Modelo: W15-2AST-XXX

Code Breakdown:

Mga Contact: 2A (NO), 2B (NC), 2C (CO)

Sealing: Nil (Flux Proofed), S (Plastic Sealed)

Contact Material: Nil (AgNi), T (AgSnO₂)

Espesyal na Code: hal., G (Gold-plated na mga contact para sa mga micro-signal)

Boltahe ng Coil: 3-110VDC opsyonal

Payo sa Pagpili: Mahigpit na piliin ang uri ng sealing batay sa paglalarawan ng kakayahang umangkop sa kapaligiran at sa iyong partikular na kaso ng paggamit.

Mga Pangunahing Punto sa Pag-install at Paggamit

Pag-install: PCB plug-in mounting. Ang mga detalyadong wiring at layout diagram (ibabang view) ay ibinigay. Inirerekomendang PCB layout tolerance: ±0.1mm.

Paghihinang: Upang maiwasan ang thermal damage sa selyadong enclosure, pinapayuhan ang mga pamamaraan ng paghihinang na kinokontrol ng temperatura.

Mga Tala sa Paggamit:

Iwasan ang mekanikal na epekto o pagbagsak.

Hindi inirerekomenda para sa napakababang kondisyon ng pagkarga sa ibaba 5VDC 100mA.

Pagpapanatili: Ang inaasahang habang-buhay ay nakakamit kapag gumagana sa ilalim ng mga tinukoy na kundisyon. Ang regular na pagtatasa sa estado ng contact at tagal ng pagpapatakbo ay nakakatulong upang mapanatili ang pinakamainam na pagganap.

Konklusyon

Ang W15-2 Series relay, kabilang ang dalawahang 12A switching capacity, insulating performance, malawak na hanay ng temperatura, at ilang internasyonal na sertipikasyon, ay isang maaasahang bahagi para sa electrical isolation at kontrol sa mga domestic at industrial na aplikasyon. Nagbibigay ito ng maaasahang pagganap sa mahabang panahon sa karaniwang mga aplikasyon at sa malupit na kapaligiran na kinasasangkutan ng mataas na temperatura o polusyon.

Kung kailangan mo ng anumang karagdagang teknikal na impormasyon, mga sample, o tulong sa mga order, mangyaring makipag-ugnayan.
