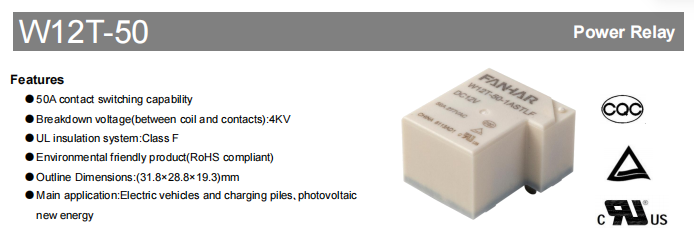

W12T-50 Series Bagong Energy Relay: Mataas na Pag-load, Mataas na Insulation, Maramihang Pagtutukoy, Idinisenyo para sa Bagong Kagamitang Enerhiya

Mataas na Insulation Design para Pahusayin ang System Operational Safety

Gumagana ang mga bagong kagamitan sa enerhiya sa ilalim ng mataas na boltahe na mga kondisyon sa mahabang panahon, na naglalagay ng mahigpit na pangangailangan sa pagganap ng pagkakabukod ng relay. Ang W12T-50 ay gumagamit ng Class F UL insulation system. Ang breakdown boltahe sa pagitan ng coil at mga contact ay 2500 VAC para sa karaniwang uri at hanggang 4000 VAC para sa mataas na boltahe na uri. Ang lakas ng dielectric sa pagitan ng mga bukas na contact ay 1500 VAC sa loob ng 1 minuto, at ang paunang insulation resistance ay ≥1000 MΩ (sinusukat sa 500 VDC). Nakakatulong ang mga feature na ito sa disenyo na pahusayin ang electrical isolation at nagbibigay ng maaasahang proteksyon para sa ligtas at matatag na operasyon ng system.

Matatag at Maaasahan, Angkop para sa Mga Kumplikadong Industrial Environment

Bilang karagdagan sa pagganap ng kuryente, binibigyang-diin din ng W12T-50 ang pagiging maaasahan ng makina at kakayahang umangkop sa kapaligiran. Ang relay ay gumagana nang matatag sa loob ng saklaw ng temperatura sa paligid na -40°C hanggang 85°C at isang hanay ng halumigmig na 5% hanggang 90%. Ang mekanikal na buhay nito ay umabot sa 5×10⁶ na operasyon, na nakakatugon sa mga pangangailangan ng pangmatagalang madalas na operasyon. Ang produkto ay nagpapakita rin ng magandang shock resistance (functional shock 98 m/s², destructive shock 980 m/s²) at vibration resistance (10 Hz~55 Hz, 1.5 mm double amplitude), na ginagawa itong angkop para sa on-board na kagamitan at mga industrial control system kung saan kinakailangan ang mataas na reliability.

Mga Opsyon sa Multiple Coil Voltage at Power Consumption para Magkasya sa Iba't ibang Control System

Upang mapaunlakan ang iba't ibang mga control circuit, ang W12T-50 ay inaalok sa dalawang bersyon ng coil power consumption: karaniwang uri at sensitibong uri. Ang karaniwang uri ay may coil power consumption na humigit-kumulang 1.2 W at available sa anim na DC voltage ratings: 5V, 6.5V, 12V, 24V, 48V, at 110V. Ang sensitibong uri ay kumonsumo ng humigit-kumulang 0.9 W at sumasaklaw sa parehong hanay ng boltahe. Ang parehong mga bersyon ay may isang pagpipilianpataas na boltahe ng ≤75% ng na-rate na boltahe at isang drop-out na boltahe na ≥10% ng na-rate na boltahe. Ang oras ng pagpapatakbo ay ≤20 ms at ang oras ng paglabas ay ≤10 ms. Ang pinag-isang disenyo ng coil ay nakakatugon sa mga pangangailangan ng iba't ibang mga control system at nagbibigay-daan sa flexible na pagpili batay sa kakayahan ng drive.

Dalawang Uri ng Proteksyon na Bagay sa Iba't ibang Operating Environment

Available ang W12T-50 sa dalawang istilo ng enclosure: plastic sealed at flux proofed. Ang uri ng plastic sealed ay ganap na nakapaloob, na epektibong pumipigil sa pagpasok ng mga nakakapinsalang gas tulad ng H₂S, SO₂, NO₂, pati na rin ang alikabok. Inirerekomenda ito para sa malupit na kapaligiran tulad ng mga pang-industriya na lugar at panlabas na charging piles. Ang uri ng flux proofed ay pinipigilan lamang ang pagtagos ng flux sa panahon ng paghihinang at angkop para sa malinis na kagamitan sa loob ng bahay. Payo sa pagpili: para sa malinis na kapaligiran, inirerekomenda ang uri ng flux proofed; para sa mga maruruming kapaligiran (naglalaman ng H₂S, SO₂, NO₂, alikabok, at iba pang mga pollutant), ang plastic na selyadong uri ay ang gustong piliin.

Compact Design para sa Easy Equipment Integration

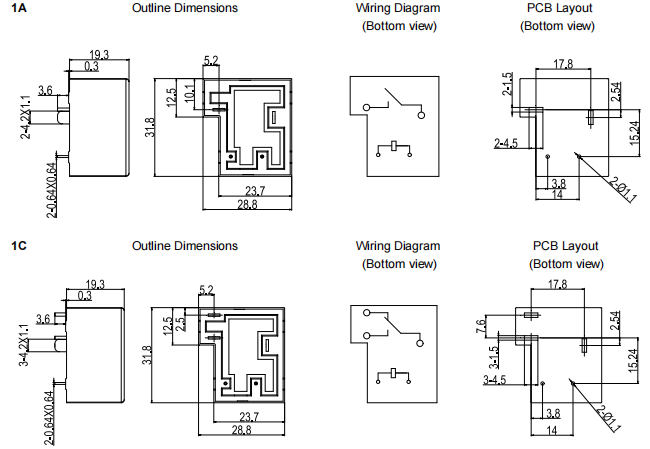

Ang W12T-50 ay gumagamit ng pinag-isang disenyo ng compact platform na may mga panlabas na sukat na 31.8×28.8×19.3 mm. Para sa mga dimensyon na walang tinukoy na tolerance: ang mga sukat na ≤1 mm ay may tolerance na ±0.2 mm; ang mga sukat na >1 mm at <5 mm ay may tolerance na ±0.3 mm; ang mga sukat na ≥5 mm ay may tolerance na ±0.5 mm. Para sa mga layout ng PCB, palaging ±0.1 mm ang hindi natukoy na mga dimensyon. Ang mga karaniwang sukat ng pag-mount at mga layout ng pin ay nagpapadali sa mabilis na pagsasama at pag-upgrade ng produkto para sa mga tagagawa ng kagamitan.

Mga Karaniwang Lugar ng Aplikasyon

Sa pamamagitan ng mataas na kakayahan sa paglipat ng load, mataas na pagganap ng pagkakabukod, at mature na disenyo ng platform, ang W12T-50 ay malawakang magagamit sa mga sumusunod na larangan:

Mga de-kuryenteng sasakyan : pangunahing kontrol sa circuit sa mga sistema ng pamamahala ng baterya ng BMS

Nagcha-charge ng mga tambak : on/off na proteksyon sa AC/DC output terminal

Bagong enerhiya ng photovoltaic : circuit switching sa mga inverters at combiner box Sa mga application na ito, ang relay ay pangunahing gumaganap ng mga function tulad ng power control, main circuit switching, at precharge control, na nagbibigay ng matatag at maaasahang kasalukuyang mga solusyon sa kontrol para sa system.
