W12 40A Relay | Industrial Control at PV Inverter Relay

Sa modernong mundo ng industriyal na automation at renewable energy, ang pagganap ng mga power relay ay kritikal sa katatagan at kahusayan ng kagamitan. Ang W12 relay , na may namumukod-tanging pagganap at pagiging maaasahan, ay ang perpektong pagpipilian para sa pang-industriya na kontrol at mga aplikasyon ng PV inverter. Sa ibaba ay makikita mo ang isang detalyadong paglalarawan ng W12 relay, na nagbibigay sa iyo ng insight sa mga feature at benepisyo nito.

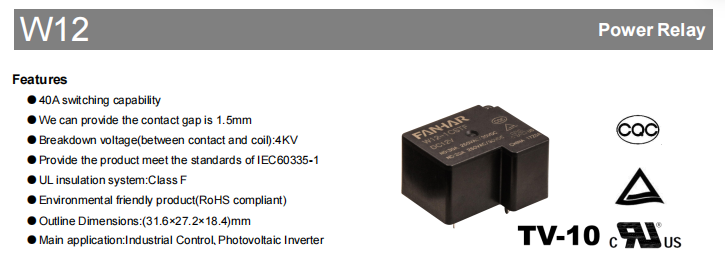

Mga Tampok ng Produkto

40A switching capability: Ang W12 relay ay kayang humawak ng mga kasalukuyang load na hanggang 40A, na nakakatugon sa mahigpit na pangangailangang pang-industriya.

Mataas na breakdown voltage: Tinitiyak ng 4KV breakdown voltage (sa pagitan ng mga contact at coil) ang kaligtasan at pagiging maaasahan.

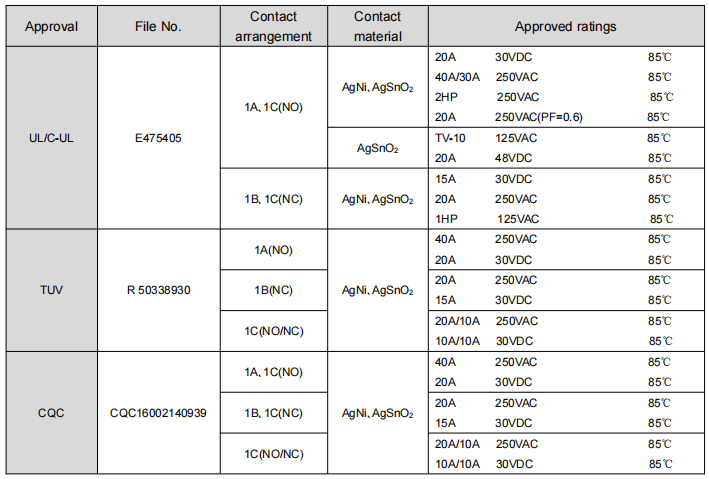

International Standard: Ang produkto ay nakakatugon sa IEC60335-1 standard, na tinitiyak ang pagiging angkop nito para sa pandaigdigang merkado.

Pangkapaligiran na disenyo: RoHS compliant, environment friendly, at earth-friendly.

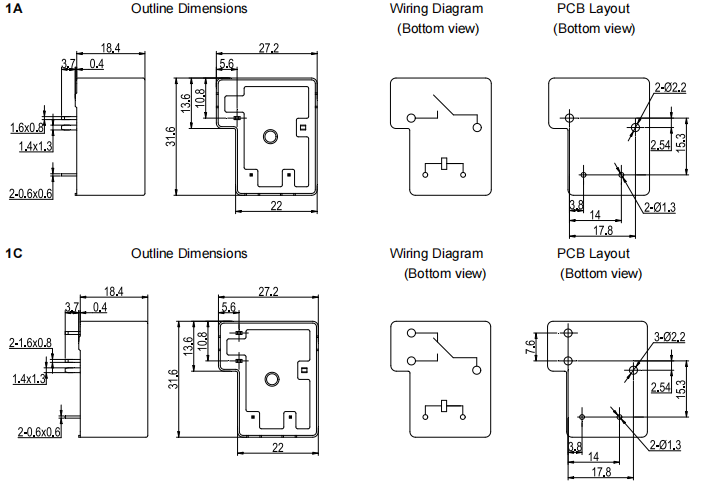

Compact na laki: Ang mga panlabas na dimensyon ay (31.6 x 27.2 x 18.4) mm, na ginagawang madali itong isama sa iba't ibang device.

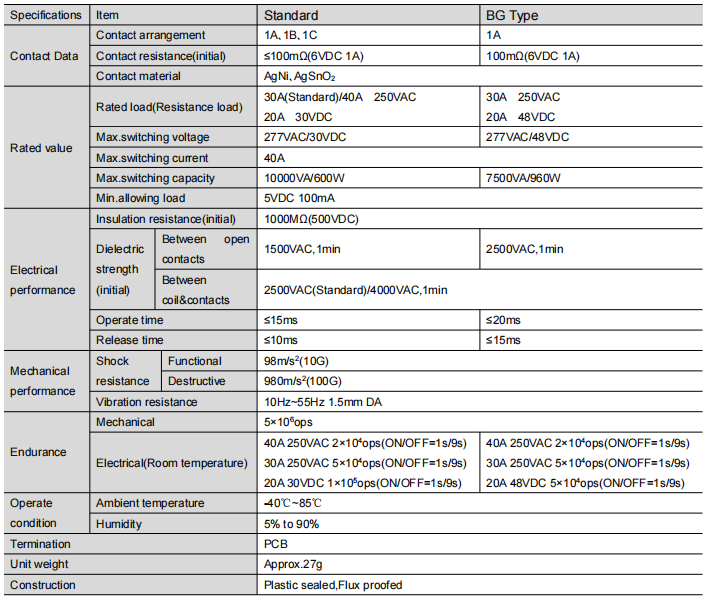

Mga Parameter ng Produkto

Contact form: 1A (isang set ng normally open), 1B (isang set ng normally closed), 1C (isang set ng conversion), para umangkop sa iba't ibang pangangailangan sa disenyo ng circuit.

Ang unang contact resistance ay hindi dapat lumampas sa 100mΩ (6VDC 1A) upang matiyak ang mahusay na kasalukuyang transmission.

Contact Material: AgNi at AgSnO2 ay ginagamit upang magbigay ng mataas na kondaktibiti at pagtitiis.

Rating ng load: Control load (resistive) 30A (standard) / 40A 250VAC, 20A 30VDC maximum. switching boltahe 277VAC/30VDC, max. paglipat ng kasalukuyang 40A, max. kapasidad ng paglipat 10000VA/600W.

Pangkalahatang-ideya ng pagganap

Insulation resistance: paunang halaga hanggang 1000MΩ (500VDC), na nagbibigay ng malakas na electrical isolation.

Dielectric na makatiis ng boltahe: 1500VAC sa pagitan ng pagdiskonekta ng mga contact, 1 minuto, 2500VAC (standard) / 4000VAC sa pagitan ng mga contact at coil, 1 minuto.

Oras ng pagkilos: Ang oras ng pagsipsip ay hindi hihigit sa 15ms, ang oras ng paglabas ay hindi hihigit sa 10ms, na tinitiyak ang mabilis na pagtugon.

Mechanical performance: kayang tumagal ng hanggang 98m/s²(10G) na katatagan at 980m/s²(100G) lakas, pati na rin ang 10Hz～55Hz 1.5mm double amplitude vibration test.

Durability: Mechanical life hanggang 5 x 10^6 operations, electrical life up to 2 x 10^4 operations under specific conditions (ON/OFF = 1s/9s).

Mga lugar ng aplikasyon

Pang-industriya na kontrol: para sa pagkontrol sa mga motor at iba pang mekanikal na kagamitan sa mga linya ng produksyon upang matiyak ang mahusay na operasyon ng industriyal na automation.

Photovoltaic inverters: ginagamit sa solar photovoltaic system para sa kontrol at conversion ng kasalukuyang upang mapabuti ang kahusayan ng paggamit ng enerhiya.

Smart Grid: ginagamit sa mga smart grid system para sa matalinong pamamahagi at pamamahala ng kasalukuyang.

Mga Istasyon ng Pagcha-charge ng De-kuryenteng Sasakyan: Sa mga istasyon ng pag-charge ng de-kuryenteng sasakyan, ginagamit upang kontrolin ang agos sa panahon ng proseso ng pag-charge upang matiyak ang kaligtasan at kahusayan.

Mga kagamitan sa pag-automate: sa iba't ibang kagamitan sa automation para sa tumpak na kontrol ng kasalukuyang at boltahe.

Konklusyon

Ang W12 relay ay ang pagpipilian para sa pang-industriyang control at photovoltaic inverter equipment dahil sa mahusay nitong performance at malawak na hanay ng mga application. Gumagana man sa matinding temperatura o sa mga application na nangangailangan ng mataas na kasalukuyang switching, ang W12 ay nagbibigay ng matatag at ligtas na solusyon. Makipag-ugnayan sa Zhejiang Fanhar Electronics Co., Ltd. ngayon para matuto pa tungkol sa W12 at hayaan ang aming propesyonal na team na tulungan kang piliin ang modelo ng relay na pinakaangkop sa iyong aplikasyon. Sama-sama, sumulong tayo tungo sa mas mahusay at maaasahang pang-industriyang automation sa hinaharap.
