Ang Kumpletong Gabay sa Three-Phase Control Relay: Mga Prinsipyo, Aplikasyon, at Intelligent Evolution

Sa modernong mga sistema ng pang-industriya at komersyal na kapangyarihan, ang three-phase alternating current ay ang pangunahing puwersang nagtutulak sa mundo. Mula sa mga factory motor at compressor hanggang sa central air conditioning sa malalaking gusali, ang kanilang matatag na operasyon ay umaasa sa proteksyon ng isang pangunahing bahagi—ang Three-Phase Control Relay. Magbibigay ang artikulong ito ng komprehensibong pagsusuri ng device na ito, na sumasaklaw sa lahat mula sa pangunahing kahulugan nito hanggang sa mga matalinong aplikasyon nito. Ipapaliwanag nito kung bakit ito ay itinuturing na 'matalinong tagapag-alaga' ng mga sistema ng kapangyarihang pang-industriya.

Pangunahing Kahulugan: Higit pa sa Isang Switch—Isang Matalinong Interface

Ang three-phase control relay, na kilala rin bilang isang "contactor" pagdating sa pagmamaneho ng mga high-power load, ay isang electrically operated switching device na espesyal na idinisenyo para sa paggawa, pagsira at pagkontrol sa mga three-phase AC load. Ang pangunahing halaga nito ay nakasalalay sa kakayahang ligtas na makontrol ang paglipat ng isang mas mataas na kapangyarihan na three-phase main power circuit (hal. 380 V AC o mas mataas) gamit ang isang low-power control signal circuit (hal. 24 V DC o 110 V AC). Nakamit ng disenyong ito ang "pagkontrol sa malaki sa maliit, at ang malakas sa mahina," sa panimula ay naghihiwalay sa mga operator mula sa mapanganib na high-voltage na pangunahing circuit.

Ang pangunahing pagkakaiba mula sa isang karaniwang relay ay nakasalalay sa kasalukuyang kapasidad na dala nito at layunin ng disenyo. Karaniwang ginagamit ang mga standard na relay sa mga control circuit o para sa maliliit na single-phase load, samantalang ang mga contact, arc suppression system, at mechanical structure ng isang three-phase control relay ay pinapalakas para sa tatlong-phase na balanseng load, mataas na inrush na agos sa panahon ng pagsisimula/paghinto, at madalas na operasyon. Ito ay ang kritikal na interface ng pagpapatupad sa pagitan ng mga automation system at ng pangunahing sistema ng kuryente, na nagbibigay ng standardized, maaasahang punto ng koneksyon para sa pagsasama sa mga PLC (Programmable Logic Controllers), DCS (Distributed Control Systems), soft starter, o mga sistema ng pamamahala ng enerhiya.

Pangunahing Halaga: Isang Multidimensional Cornerstone para sa Kaligtasan, Proteksyon ng Asset, at Pagpapatuloy

Ang pangangailangan ng pag-deploy ng mga three-phase control relay ay nagmumula sa mahigpit na hinihingi ng mga pang-industriyang kapaligiran para sa kaligtasan, pagiging maaasahan, at kahusayan.

Mahalagang Harang sa Kaligtasan : Nagbibigay ito ng mahalagang hadlang sa kaligtasan para sa mga tauhan sa pagpapatakbo at pagpapanatili. Maaaring malayuang kontrolin ng mga inhinyero ang high-voltage, high-power na kagamitan sa sahig ng pabrika mula sa dose-dosenang metro ang layo, sa loob ng kaligtasan ng isang low-voltage control room, sa pamamagitan ng mga pushbutton o isang HMI (Human-Machine Interface), na lubos na nakakabawas sa mga panganib na nauugnay sa direktang pagpapatakbo ng high-voltage switchgear.

Proteksyon sa Kritikal na Asset : Ang mga motor at iba pang umiikot na kagamitan ay mga pangunahing asset ng industriya. Ang kanilang pinakanakamamatay na "mga pumatay" ay kadalasang phase loss, imbalance, overload, at undervoltage. Gumagana ang mga control relay kasabay ng mga independiyenteng thermal-magnetic protection unit o electronic overload relay upang bumuo ng dual-layer protection scheme. Halimbawa, ang isang kondisyon ng pagkawala ng bahagi ay maaaring maging sanhi ng pag-akyat ng kasalukuyang sa natitirang dalawang yugto ng isang tumatakbong motor. Ang surge na ito ay maaaring kasing taas ng 1.73 beses sa normal. Ito ay maaaring humantong sa mabilis na overheating at burnout. Ang matinding imbalance ng boltahe ay bumubuo ng mga negatibong sequence currents. Ang mga agos na ito ay nagdudulot ng karagdagang pag-init at panginginig ng boses. Gayunpaman, ang relay ay maaaring makakita at makagambala sa circuit sa loob ng sampu-sampung millisecond, kaya napipigilan ang malaking pinsala.

Foundation for Operational Continuity at Energy Efficiency : Ang hindi planadong downtime ay kumakatawan sa isang malaking pagkawala sa industriyal na produksyon. Sa pamamagitan ng preventive protection, iniiwasan ng mga relay ang mga paghinto ng produksyon at pag-aayos sa mga tumatagal na araw o kahit na linggo na dulot ng pagkasunog ng motor. Tinitiyak din nila na ang kagamitan ay gumagana sa ilalim ng rated boltahe at balanseng kondisyon. Ipinakikita ng mga pag-aaral na ang pangmatagalang kawalan ng balanse ng boltahe na 3.5% ay maaaring magtaas ng temperatura ng motor ng 25%, bawasan ang kahusayan, at pataasin ang paggamit ng kuryente. Sa pamamagitan ng pagsubaybay at pagbibigay ng mga alarma, nagre-relay sa mga user na pahusayin ang kalidad ng grid, na direktang nakakatipid sa mga gastos sa enerhiya.

Physical Enabler para sa Automation at Intelligence : Ito ang elementarya na "yunit" na bumubuo ng batayan ng lahat ng kontemporaryong lohika ng automation. Nagpapatupad man ito ng star-delta start-up para sa isang motor, isang sunud-sunod na pagsisimula/paghinto para sa maraming device o pagtugon sa mga signal ng temperatura/halumigmig mula sa isang sistema ng pamamahala ng gusali, ang huling pagpapatupad ay umaasa sa maaasahang pagbubukas at pagsasara ng isang three-phase control relay.

Ebolusyon ng Matalinong Pagsubaybay: Mula sa Passive Protection hanggang Active Diagnostics

Ang pinakabagong three-phase control relay ay higit pa sa simpleng switching units. Nagagawa na nilang masubaybayan at masuri ang kalidad ng kuryente online bilang bahagi ng kanilang pinagsama-samang mga function. Patuloy silang "nakikinig" at sinusuri ang "katayuan sa kalusugan" ng tatlong yugto ng supply.

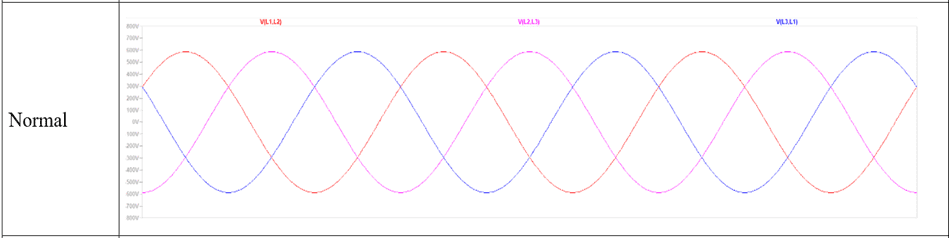

Mainam na three-phase power network

Kabilang sa mga pangunahing sinusubaybayan at protektadong abnormal na kondisyon ang:

Phase Loss: Dulot ng fuse blowing, contactor contact welding/failure, sirang wire, o maluwag na koneksyon.

Maling Phase Sequence : Ang kagamitan na may mga kinakailangan sa direksyon ng pag-ikot, tulad ng mga bomba at bentilador, ay madaling kapitan ng mekanikal na pagbaliktad o kahit na masira kung ang pagkakasunud-sunod ng phase ay hindi tama.

Imbalance ng Boltahe : Ito ay sanhi ng hindi pantay na single-phase load distribution. Ito rin ay sanhi ng mga isyu sa grid. At ito ay sanhi ng asymmetric impedance. Karaniwang nangangailangan ng pansin ang boltahe na imbalance na lumalampas sa 2%.

Overvoltage at Undervoltage : Ang pagbabagu-bago ng boltahe na lampas sa tolerance ng kagamitan ay maaaring makapinsala sa pagkakabukod o magdulot ng hindi sapat na torque at sobrang init.

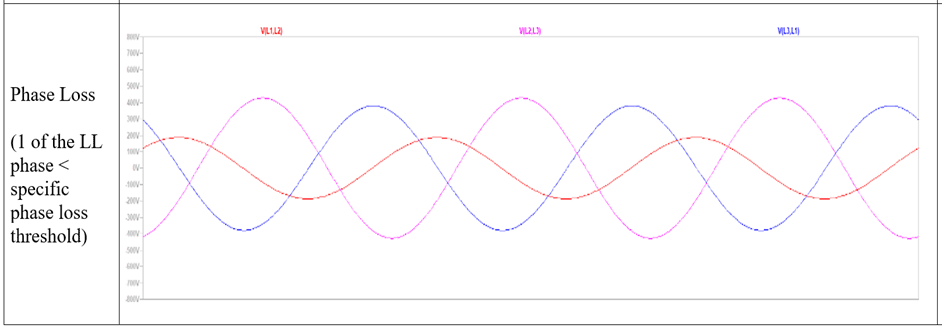

Three-phase power network na may single-phase loss

Batay sa functional depth, ang mga monitoring relay ay maaaring ikategorya bilang:

Pangunahing Uri : Sinusubaybayan ang phase loss at phase sequence.

Karaniwang Uri : Nagdaragdag ng pangunahing pagsubaybay para sa kawalan ng balanse ng boltahe, over/undervoltage.

Pinahusay/Intelligent na Uri: Nag-aalok ng mga programmable threshold, mga pagkaantala sa oras, mga pagkalkula ng kawalaan ng simetrya, at maaaring isama ang kasalukuyang pagsubaybay, pagsukat ng kapangyarihan, at kahit na pag-upload ng data sa pamamagitan ng mga interface ng komunikasyon.

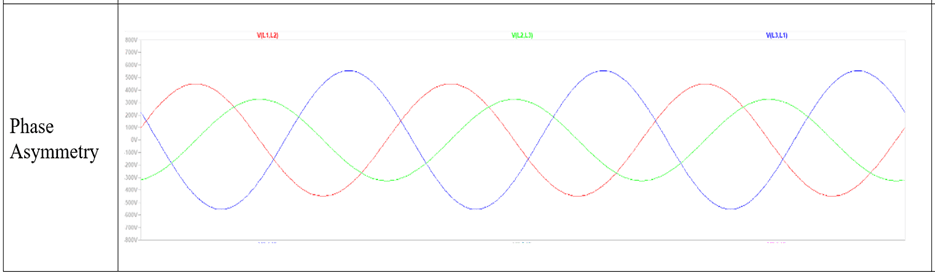

Three-phase power network na may phase asymmetry

Kapag lumampas ang anumang parameter sa preset na threshold ng kaligtasan, ang internal logic circuit ng relay ang nagtutulak sa mga contact ng output upang baguhin ang estado. Ito ay karaniwang ginagamit upang matakpan ang control circuit ng pangunahing contactor, at sa gayon ay huminto ang kagamitan. Maaari rin itong gumamit ng karagdagang hanay ng mga auxiliary contact para mag-trigger ng mga naririnig o nakikitang alarma.

Prinsipyo ng Paggawa: Ang Mapanlikhang Kumbinasyon ng Electromagnetism at Materials Science

Gumagana ito sa parehong pangunahing ideya tulad ng klasikal na electromagnetism, ngunit ang mga modernong disenyo ay gumagamit ng maraming pagpapabuti sa mga materyales at mechanical engineering.

Pagpapasigla at Pagbuo ng Puwersa : Kapag ang control boltahe ay inilapat sa likid, ang nabuong magnetic field ay nag-magnetize sa nakatigil na core, na umaakit sa gumagalaw na core (armature). Tinitiyak ng insulation material ng coil at paikot-ikot na disenyo ang pangmatagalang heat resistance at tumpak na pickup voltage.

Mechanical Transmission at Pagsara ng Contact: Ang paggalaw ng armature ay ipinapadala sa pamamagitan ng mekanikal na linkage sa pangunahing at auxiliary na mga contact. Ang pangunahing mga contact ay karaniwang binubuo ng mga haluang metal na batay sa pilak (hal. Sa panahon ng instant na pagsasara ng contact, tinitiyak ng built-in na contact pressure spring ang paunang contact pressure, binabawasan ang bounce at welding na panganib.

Pamamahala at Pagsira ng Arc: Ang paglabag sa matataas na agos ay bumubuo ng mga arko na may mataas na temperatura. Gumagamit ang mga relay ng teknolohiya ng arc chute na may mga metal grid upang hatiin, palamigin at pahabain ang arko para sa mabilis na pagkapatay.

Bitawan at I-reset : Kapag nawala ang control signal, nagde-demagnetise ang coil. Ang return spring, na karaniwang mas malakas kaysa sa contact spring, pagkatapos ay mabilis na itinutulak ang armature pabalik sa orihinal nitong posisyon. Ang mga contact ay naghihiwalay nang mabilis hangga't maaari upang mabawasan ang oras ng pag-arce.

Karaniwang three-phase control relay wiring diagram

Mga Pangunahing Bahagi at Gabay sa Pagpili ng Siyentipiko

Ang isang tipikal na three-phase control relay ay binubuo ng mga sumusunod na precision subsystem:

Electromagnetic System: Kasama ang bobbin, coil, stationary core na ginawa mula sa laminated E o U-shaped na silicon steel sheet, at ang gumagalaw na core. Ang disenyo ng silicon steel sheet, na kung saan ay nailalarawan sa pamamagitan ng mataas na permeability at mababang eddy current loss, ay nagsisiguro ng mataas na kahusayan, mababang pagkonsumo ng enerhiya at mababang init na henerasyon.

Contact System:

Mga Pangunahing Contact: Mayroong tatlong pares na nagdadala ng pangunahing kasalukuyang circuit, na may malaking lugar at mataas na mga kinakailangan sa materyal.

Mga Pantulong na Contact: Para sa mga control circuit, kadalasang modular na mga disenyo ng plug-in para sa flexible na configuration, na nagbibigay ng mga signal na Normally Open (NO) at Normally Closed (NC).

Arc Suppression System: Karamihan ay binubuo ng isang arc hood na gawa sa ceramic o high-strength na plastic at isang panloob na set ng copper-plated steel splitter plates.

Mekanismo at Enclosure: High-strength engineering plastic o thermoset housing na nagbibigay ng insulasyon, proteksyon (IP rating), at mekanikal na suporta.

Limang Hakbang na Paraan ng Siyentipikong Pagpili:

Tukuyin ang Mga Katangian ng Pag-load: Tukuyin kung ang load ay isang motor, resistance furnace, o transpormer? Kabilang sa mga pangunahing parameter ang panimulang kasalukuyang ng motor (karaniwang 5–7 beses ang rate ng kasalukuyang) at duty cycle (hal. S1 para sa tuluy-tuloy na tungkulin o S3 para sa pasulput-sulpot na pana-panahong tungkulin).

Itugma ang Mga Parameter ng Elektrisidad:

Boltahe ng Coil: Dapat eksaktong tumugma sa boltahe ng supply ng kontrol (AC/DC, halaga).

Rated Operational Current (Ibig sabihin) : Ang boltahe kung saan ang pangunahing mga contact ay maaaring magdala ng kasalukuyang ay tinukoy. Dapat itong mas malaki kaysa sa full load current (FLC) ng load. Para sa mga load ng motor, isaalang-alang ang thermal shock habang nagsisimula at payagan ang margin na 10–15%.

Rated Insulation Voltage (Ui) at Impulse Withstand Voltage (Uimp) : Dapat tumugma sa antas ng grid.

Piliin ang Kategorya ng Function at Performance:

Kategorya ng Paggamit: Ang AC-3 (pagsisimula/paghinto ng motor ng squirrel cage) o AC-1 (resistive load) ay pinakakaraniwan. Ang kategorya ng AC-3 ay nangangailangan ng mas mataas na kapasidad sa pagsira.

Mga Pangangailangan sa Pagsubaybay: Kinakailangan ba ang pagsubaybay sa boltahe? Kailangan ba ang mga adjustable na threshold at pagkaantala? Kailangan ba ang fault memory at indikasyon?

Buhay na Elektrisidad at Buhay na Mekanikal : Tumutukoy sa bilang ng mga mapagkakatiwalaang operasyon sa ilalim ng na-rate na mga kondisyon. Suriin ang mounting method (DIN rail o screw), ang kinakailangang bilang ng mga auxiliary contact at kung kailangan ng mechanical interlock o timer/communication modules para sa reversible control.

Kumpirmahin ang Pag-install at Mga Accessory: Suriin ang paraan ng pag-mount. Ito ay maaaring DIN rail o turnilyo. Suriin din ang kinakailangang bilang ng mga auxiliary contact. At kung kailangan ng mechanical interlock o timer/communication modules para sa reversible control.

Kaangkupang Pangkapaligiran: Isaalang-alang ang ambient temperature. Isaalang-alang ang kahalumigmigan. Isaalang-alang ang alikabok. Isaalang-alang ang mga kinakaing unti-unting gas. Isaalang-alang ang vibration. Piliin ang naaangkop na rating ng proteksyon (IP code). Piliin ang naaangkop na materyal/proseso.

Mga Aplikasyon sa Industriya at Pananaw sa Hinaharap

Ang three-phase control relay ay isang versatile foundational component, na may mga application na sumasaklaw sa:

Paggawa: Ang mga machine tool, conveyor, injection molding machine at compressor ay nangangailangan ng kontrol ng motor.

Imprastraktura: Mga sapatos na pangbabae, bentilador, air handling units, lighting distribution cabinets.

Bagong Enerhiya: Ang mga cabinet na sumusunod sa grid-tie standard ay ginagamit para sa mga photovoltaic inverters, at ang power module control ay ginagamit para sa mga charging station.

Automation ng Building: Awtomatikong kontrol para sa mga domestic water pump, fire pump, kagamitan sa bentilasyon.

Ang mga uso sa pag-unlad sa hinaharap ay malinaw na tumuturo sa malalim na katalinuhan at pagsasama:

Pagsubaybay sa Kondisyon at Predictive Maintenance: Isasama ng mga susunod na henerasyong relay ang mas advanced na mga sensor na may kakayahang sumubaybay sa pagguho ng contact, pagtaas ng temperatura, kalusugan ng coil, at paggamit ng mga algorithm upang mahulaan ang natitirang kapaki-pakinabang na buhay, na magbibigay-daan sa paglipat mula sa "naka-iskedyul na pagpapalit" patungo sa "on-demand na pagpapanatili."

Malalim na Pagsasama sa Industrial IoT: Sa pamamagitan ng pagsasama ng mga pang-industriyang Ethernet protocol tulad ng Profinet, EtherCAT, Modbus TCP, atbp., ang mga relay ay magiging matalinong node sa IIoT network, na nag-a-upload ng real-time na data sa kasalukuyang, boltahe, paggamit ng kuryente, status, at impormasyon ng alarma, na nagbibigay ng pundasyong data para sa digital twins at pamamahala ng enerhiya.

Pagsasama ng Functional na Kaligtasan: Ang pagsasama ng mga function ng kaligtasan na sumusunod sa mga pamantayan tulad ng IEC 61508 o ISO 13849, tulad ng Safe Torque Off (STO), ay nagbibigay-daan sa direktang paggamit sa pagbuo ng mga safety control system, na nagpapasimple sa disenyo ng safety loop.

Pagsasama ng Device at Miniaturization: Ang mga function ay higit pang isasama sa mga variable na frequency drive, soft starter, at proteksyon na device, na bubuo ng mga intelligent na motor controller na pinagsasama ang kontrol, proteksyon, speed regulation, at diagnostics, habang ang power density ay patuloy na tumataas.

Konklusyon

Ang three-phase control relay ay nag-evolve mula sa isang simpleng electromechanical switch tungo sa isang pangunahing intelligent na device na nagsasama ng power monitoring, equipment protection, logic execution, at data acquisition. Ito ang matatag na pundasyon ng industrial automation pyramid at isang tulay na nag-uugnay sa pisikal na mundo ng kapangyarihan sa mundo ng digital na impormasyon. Ang malalim na pag-unawa sa mga prinsipyo, halaga, at mga paraan ng pagpili nito ay mahalaga hindi lamang para sa pagtiyak ng maaasahang operasyon ng mga indibidwal na device kundi para din sa pagbuo ng ligtas, mahusay, nababaluktot, at nakatuon sa hinaharap na mga modernong pang-industriyang sistema ng kuryente. Lalong magiging mahalaga ang papel nito sa konteksto ng Industry 4.0 at dual carbon na mga layunin.
