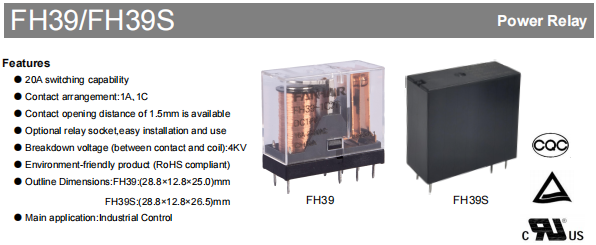

FH39 Industrial Relay

Ang mga relay ng serye ng FH39 at FH39S ay mga relay na pang-industriya na may mataas na pagganap na partikular na idinisenyo para sa mga aplikasyon ng kontrol sa industriya. Nagtatampok ng maximum switching capacity na 20A at available sa 1A at 1C contact arrangement, natutugunan ng mga ito ang mga kinakailangan ng iba't ibang pangangailangan ng circuit control. Sumusunod sa mga pamantayan ng RoHS, ang mga produktong ito na pangkalikasan ay angkop para sa mga demanding na pang-industriyang kapaligiran.

Sa modernong mga sistema ng kontrol sa industriya, ang pagiging maaasahan ng isang relay ay direktang nakakaapekto sa katatagan ng pagpapatakbo ng buong kagamitan. Ang mga relay ng serye ng FH39 at FH39S ay binuo para sa layuning ito—na may pangunahing bentahe ng hanggang 20A switching capacity, kasama ng mga flexible na configuration ng contact at matatag na de-koryenteng disenyo, may kumpiyansa silang mapangasiwaan ang iba't ibang kumplikadong pang-industriya na mga sitwasyon ng aplikasyon.

Mataas na Kapasidad ng Paglipat para sa Humihingi ng Mga Pagkarga

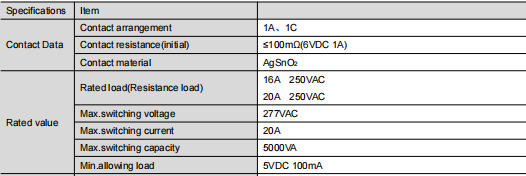

Bilang mga pang-industriya na relay, ang serye ng FH39 ay napakahusay sa mga de-koryenteng parameter. Sinusuportahan nila ang dalawang na-rate na mga detalye ng pagkarga: 16A at 20A sa 250VAC, na may pinakamataas na boltahe ng switching na 277VAC at maximum na kapasidad ng paglipat na 5000VA. Nangangahulugan ito na maaasahan nilang pangasiwaan ang kontrol ng motor, pamamahala ng kuryente, mga HVAC system, at higit pa.

Gumagamit ang contact material ng AgSnO₂ (silver tin oxide), na nagsisiguro ng magandang conductivity habang nagbibigay ng paglaban sa welding at arc erosion. Ito ay makabuluhang nagpapalawak ng buhay ng serbisyo ng produkto sa madalas na paglipat ng mga aplikasyon. Upang matugunan ang iba't ibang pamantayan sa kaligtasan, nag-aalok din ang serye ng FH39 ng opsyon na may 1.5mm na agwat sa pakikipag-ugnay, na higit pang nagpapahusay sa pagkakabukod ng kuryente sa estado ng bukas na contact. Tungkol sa mga pagsasaayos ng contact, parehong 1A (SPST-NO) at 1C (SPDT) na mga configuration ay available, na nagbibigay-daan sa flexible adaptation sa iba't ibang mga kinakailangan sa control logic.

High Withstand Voltage at Multi-Level na Proteksyon para sa Kaligtasan ng System

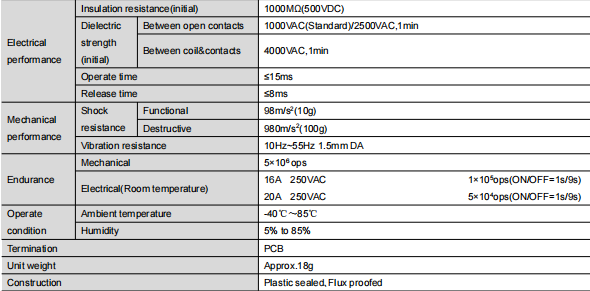

Sa mga kapaligirang pang-industriya na may mataas na boltahe, ang pagganap ng pagkakabukod sa pagitan ng coil at mga contact ay kritikal. Ang serye ng FH39 ay mahusay na gumaganap sa lugar na ito: ang dielectric strength sa pagitan ng coil at mga contact ay hanggang 4000VAC, habang ang withstand na boltahe sa pagitan ng mga bukas na contact ay nakakatugon sa 1000VAC standard, na may opsyonal na 2500VAC na high-withstand na bersyon na available. Higit pa rito, ang paunang insulation resistance ay mas malaki kaysa sa 1000MΩ (nasubok sa 500VDC), na epektibong pumipigil sa mga kasalukuyang panganib sa pagtagas at tinitiyak ang pangkalahatang kaligtasan ng system.

Isinasaalang-alang din ng disenyo ng enclosure ng produkto ang pagiging kumplikado ng mga kapaligiran sa paggamit sa totoong mundo. Para sa malinis na panloob na kapaligiran, ang uri ng flux proofed ay maaaring piliin. Kung ang kagamitan ay ide-deploy sa mga pang-industriyang lugar na naglalaman ng mga corrosive na gas tulad ng H₂S, SO₂, NO₂, o makabuluhang alikabok, inirerekomenda ang plastic sealed type para sa mas mahusay na moisture, dust, at contamination resistance.

Maramihang Coil Voltage Options para sa Flexible Adaptation

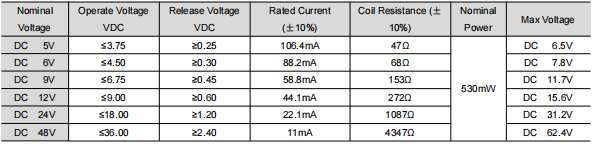

Ang serye ng FH39 ay nag-aalok ng iba't ibang mga detalye ng boltahe ng coil mula 5V hanggang 48V DC, lahat ay may pinag-isang nominal na kapangyarihan na 530mW. Kung ito man ay isang low-voltage na electronic control module o isang industry-standard na 24V o 48V na control system, available ang isang katugmang modelo. Ang mga boltahe ng pagpapatakbo at paglabas para sa bawat grado ng boltahe ay makatwirang idinisenyo upang matiyak ang maaasahang pick-up at drop-out kahit na sa panahon ng pagbabagu-bago ng boltahe. Ang oras ng pagpapatakbo ay ≤15ms, at ang oras ng pagpapalabas ay ≤8ms, na nakakatugon sa mga kinakailangan sa bilis ng pagtugon ng karamihan sa mga pang-industriyang kontrol na aplikasyon.

Compact na Istraktura para sa Madaling Pag-install

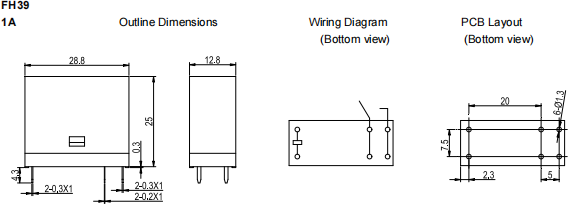

Sa mga kagamitan na may limitadong espasyo sa pag-install, ang mga pisikal na sukat ng mga bahagi ay kadalasang nagiging pangunahing kadahilanan sa pagpili. Ang FH39 ay may mga panlabas na dimensyon na 28.8 x 12.8 x 25.0 mm, habang ang FH39S ay bahagyang mas mataas sa 28.8 x 12.8 x 26.5 mm. Parehong nagtatampok ng mga terminal ng PCB na angkop para sa awtomatikong pagpasok at paggawa. Ang kanilang compact na disenyo ay nagbibigay-daan para sa madaling pag-install sa space-constrained control boards o sa loob ng mga distribution box, na nag-iiwan ng mas maraming puwang para sa pangkalahatang layout.

Ito ay nagkakahalaga ng pagbanggit na ang isang opsyonal na nakalaang relay socket ay magagamit para sa seryeng ito. Nagbibigay-daan ito para sa mabilis na pag-wire at pagpapalit nang walang paghihinang, makabuluhang binabawasan ang oras ng pagkomisyon at pagpapanatili ng kagamitan, pagpapababa ng mga gastos sa pagpapanatili sa site, at pagpapahusay ng kakayahang umangkop sa paggamit.

Durability at Environmental adaptability

Sa pamamagitan ng mekanikal na pagtitiis ng higit sa 5 milyong mga operasyon at mahusay na tibay ng kuryente sa ilalim ng mga na-rate na load, ang serye ng FH39 ay angkop na angkop para sa mga gawaing kontrol na kinasasangkutan ng madalas na pagkilos. Ang saklaw ng operating temperatura ay -40°C hanggang 85°C, na sumasaklaw sa karamihan ng panloob at panlabas na mga pang-industriyang kapaligiran. Ang kakayahang umangkop nito sa mga antas ng halumigmig mula 5% hanggang 85% ay nagsisiguro ng matatag at maaasahang pagganap kahit sa mamasa-masa na mga kondisyon.

Sa mga tuntunin ng mekanikal na paglaban sa stress, ang serye ng FH39 ay maaaring makatiis ng mga functional shock na 98 m/s² at mapanirang shock na 980 m/s². Pinapanatili nito ang matatag na pagganap sa ilalim ng mga kondisyon ng vibration (10 Hz hanggang 55 Hz, 1.5mm double amplitude), na nagpapakita ng pagiging maaasahan ng istruktura nito sa panahon ng transportasyon at operasyon.

Mga Rekomendasyon sa Pagpili at Paggamit

Upang lubos na mapakinabangan ang pagganap ng mga relay ng serye ng FH39, ilang mga punto ang dapat tandaan sa panahon ng pag-install at paggamit: Una, iwasang mahulog o ipasa ang relay sa mga malakas na epekto upang maiwasan ang maapektuhan ang panloob na katumpakan ng istruktura. Pangalawa, piliin ang naaangkop na uri ng enclosure batay sa aktwal na kapaligiran; para sa mga lugar na lubhang marumi, ang uri ng plastik na selyadong ay mahalaga. Sa wakas, kapag nagdidisenyo ng layout ng PCB, sumangguni sa mga kinakailangan sa pagpapaubaya sa detalye: para sa mga panlabas na dimensyon na ≤1mm, ang tolerance ay dapat na ±0.2mm; para sa mga sukat sa pagitan ng 1mm at 5mm, ang tolerance ay ±0.3mm; para sa mga sukat na ≥5mm, ang tolerance ay ±0.5mm. Inirerekomenda na kontrolin ang tolerance para sa mismong layout ng PCB sa loob ng ±0.1mm.

Buod

Sa 20A high current carrying capacity nito, 4000VAC high isolation voltage, malawak na hanay ng mga seleksyon ng coil, at compact na structural na disenyo, ang FH39 at FH39S relay ay namumukod-tangi bilang maaasahang mga produkto sa industriyal na control field, na nag-aalok ng parehong performance at flexibility. Ginagamit man sa automation equipment, power system, o home appliance control modules, nagbibigay sila ng matatag at ligtas na katiyakan sa paglipat. Kung naghahanap ka ng matipid na pang-industriyang relay para sa iyong susunod na proyekto, tiyak na sulit na isaalang-alang ang serye ng FH39.
