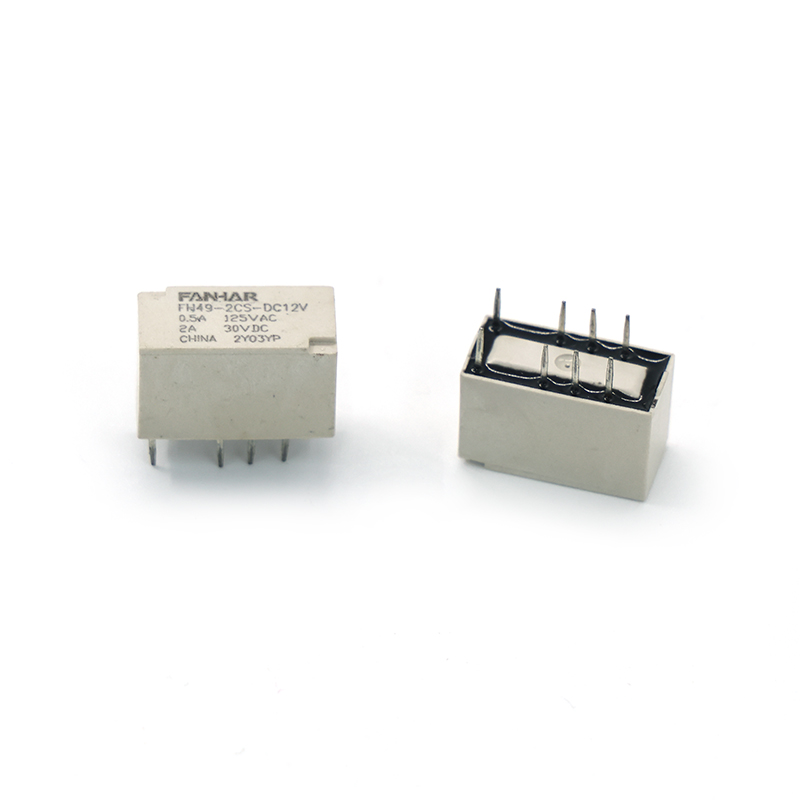

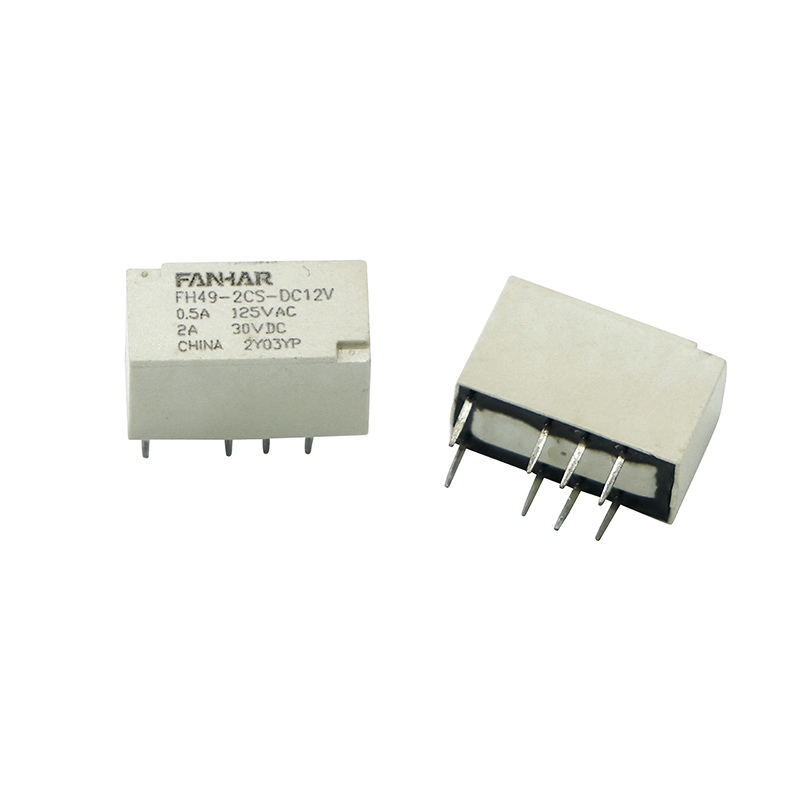

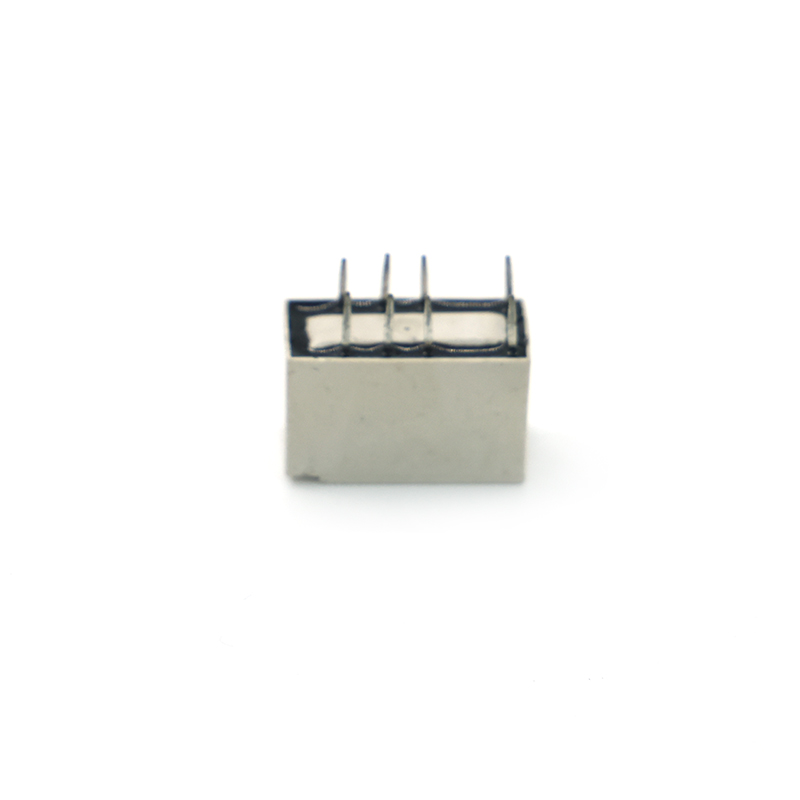

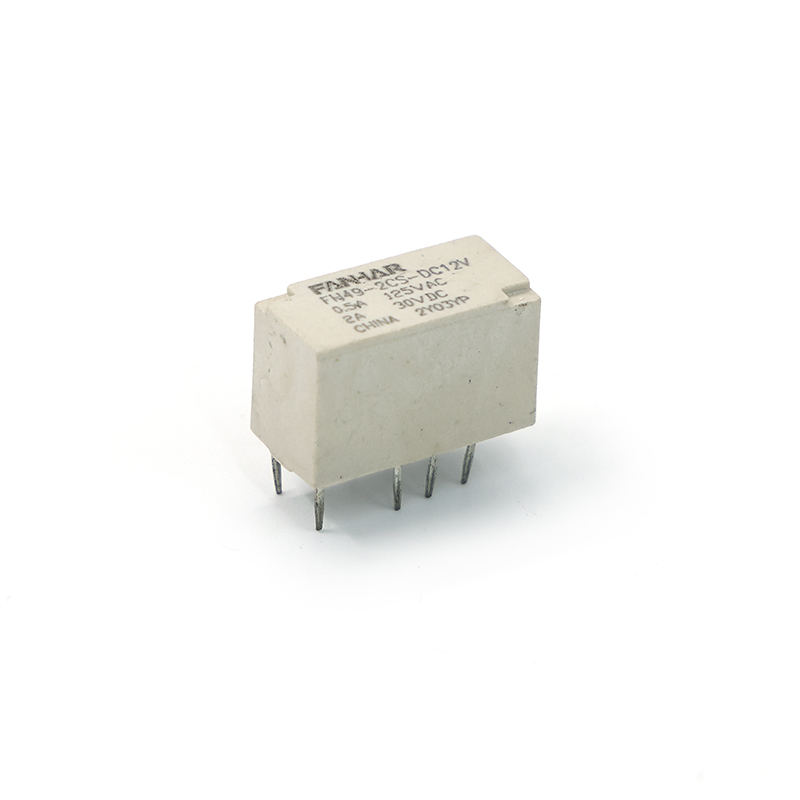

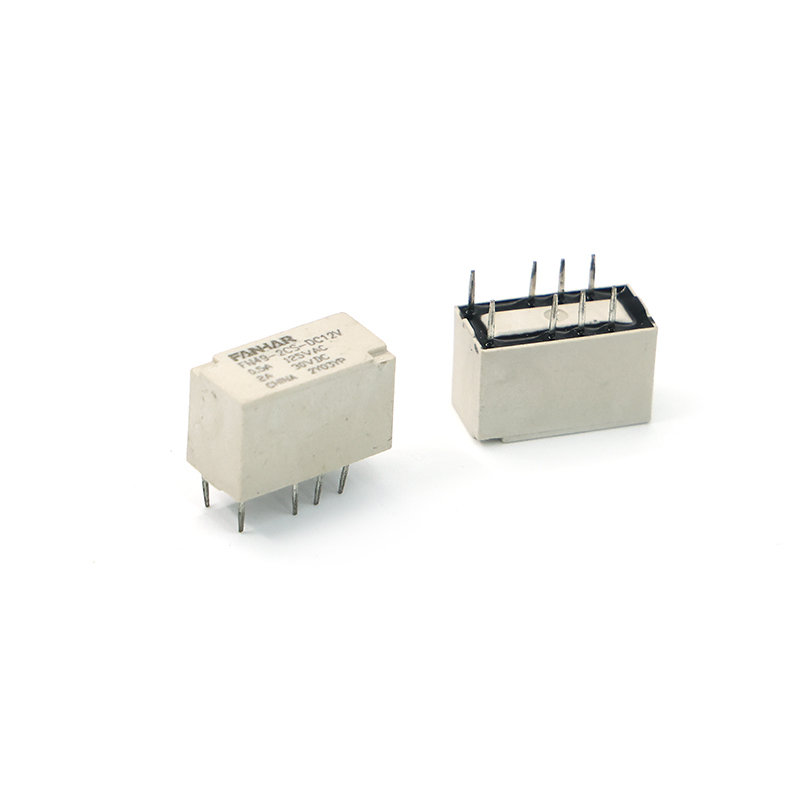

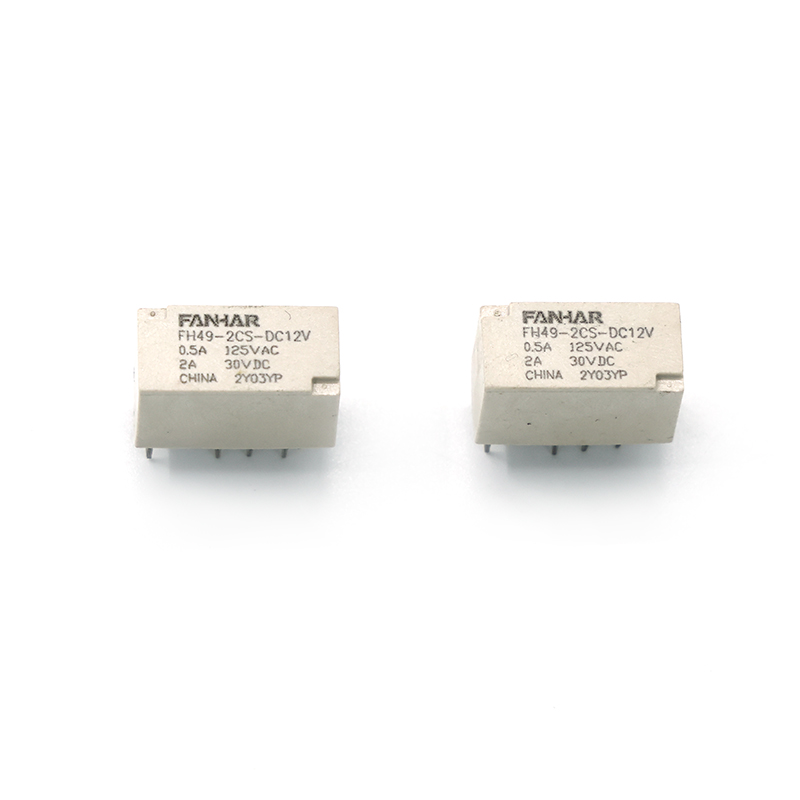

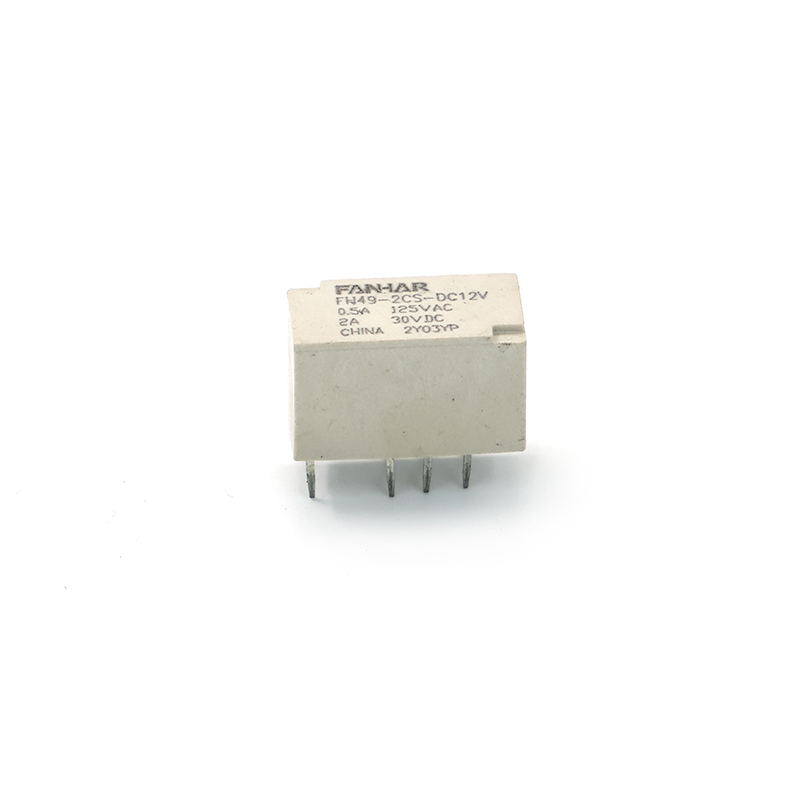

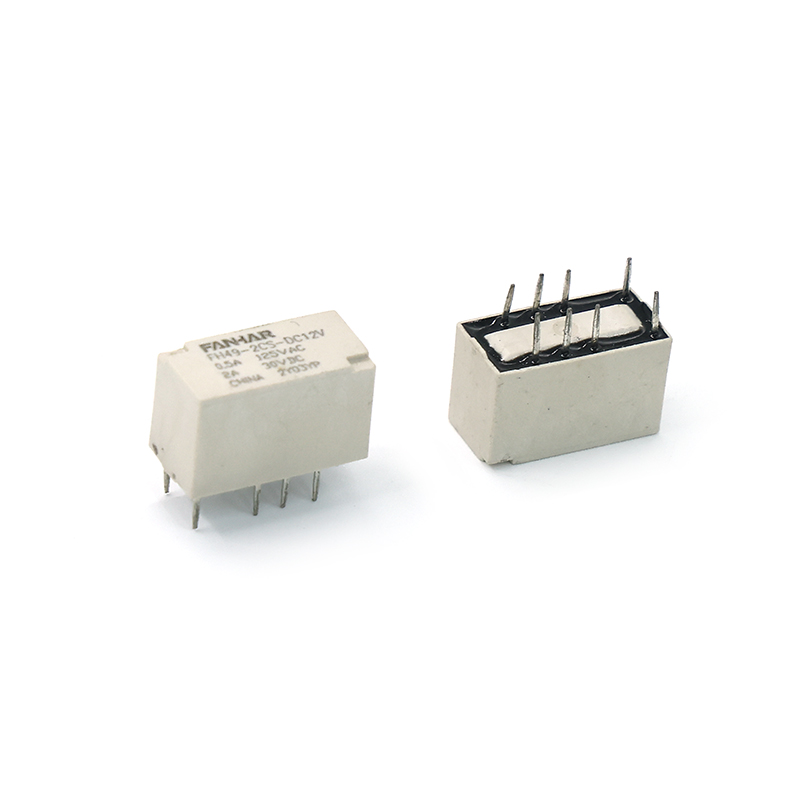

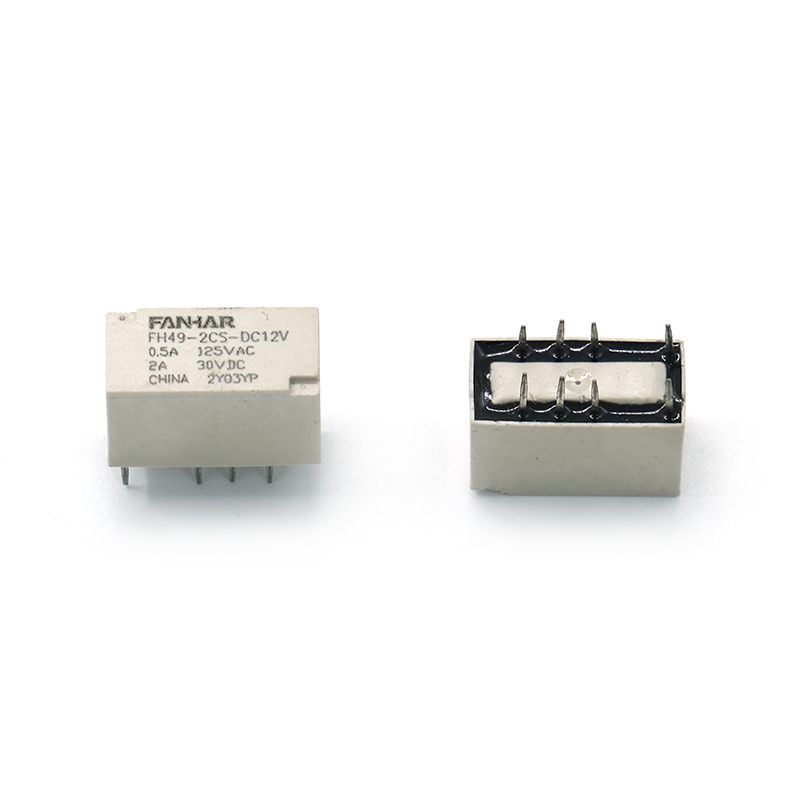

FH49 0.5A 2A 3A Signal Relay

Mga Tampok:

Pangatlong Generation Signal Relay

Anti-surge na boltahe (sa pagitan ng coil at mga contact):2.5kV

Pagsang-ayon EN60950/EN41003

Mag-adopt ng bifurcated contact form

Available ang mga monostable at magnetically held na mga produkto

Mga Dimensyon ng Balangkas :(15*7.5*9.4)mm

Pangunahing aplikasyon: Proteksyon ng kuryente, automation, komunikasyon

Makipag-ugnayan sa Amin

I-download

NAUNA: Walang naunang artikulo SUSUNOD: Walang susunod na artikulo

Mga Parameter
Aplikasyon
Ilarawan

Mga Parameter

Mga pagtutukoy	item
Data ng Contact	Pag-aayos ng contact			2C
	Paglaban sa pakikipag-ugnay (paunang)			≤100mΩ(10mA 30mVDC)
	Materyal sa pakikipag-ugnayan			AgNi Gold plated
Na-rate na halaga	Na-rate na load(Resistance load)			2A 30VDC 3A 30VDC 0.5A 125VAC
	Max.switching boltahe			277VAC/220VDC
	Max.switching kasalukuyang			4A
	Max.switching capacity			62.5VA/ 90W
	Min.allowing load			10mV 10ɥA
Pagganap ng elektrikal	Insulation resistance (initial)			1000MΩ(500VDC)
	Lakas ng dielectric (paunang)	Sa pagitan ng mga bukas na contact		1000VAC, 1min
		Sa pagitan ng coil&contacts		1500VAC, 1 min
	Surge boltahe	Sa pagitan ng mga bukas na contact(10/160ɥs)		1500VAC(FCC bahagi 68)
		Sa pagitan ng coil&contacts(2/10ɥs)		2500VAC (Telecordia)
	Oras ng pagpapatakbo			≤4ms
	Oras ng paglabas			≤4ms
Pagganap ng mekanikal	Shock resistance		Functional	735m/s ² (75g)
			Nakakasira	980m/s ² (100g)
	Panlaban sa vibration			10Hz~55Hz 3.3mm DA
Pagtitiis	Mekanikal			1× 10 ⁷ ops
	Electrical(Temperatura ng kwarto)			2A 30VDC 1× 10 ⁵ ops(ON/OFF= 1s/9s)
Kondisyon ng operasyon	Ambient temperatura			-40℃~85℃
	Halumigmig			5% hanggang 85%
Pagwawakas				PCB(DIP Encapsulation)
Timbang ng yunit				Tinatayang.2g
Konstruksyon				Plastic na selyadong

Ilarawan

Ang FH49 Signal Relay Bifurcated Contact Form ay gumagamit ng bifurcated contact form, na idinisenyo upang mapabuti ang pagiging maaasahan at katatagan ng signal transmission. Ang relay na ito ay kabilang sa ikatlong henerasyon ng mga signal relay at sumusunod sa mga pamantayan ng EN60950/EN41003. Ito ay angkop para sa mga larangan tulad ng proteksyon ng kuryente, kontrol sa automation, at komunikasyon. Ang bifurcated contact form ng FH49 signal relay ay gumagana nang sabay-sabay sa pamamagitan ng dalawang independiyenteng contact, na tinitiyak ang mas mataas na pagiging maaasahan kapag nagpapalit ng maliliit na alon at mababang boltahe. Ang disenyo na ito ay hindi lamang binabawasan ang mekanikal na interference sa pagitan ng mga contact ngunit pinapabuti din ang buhay ng serbisyo at katatagan ng paghahatid ng signal. Bilang karagdagan, ang relay ay sumusuporta sa dalawang uri, monostable at magnetic latching, at ang mga gumagamit ay maaaring pumili ng naaangkop na bersyon ayon sa kanilang mga pangangailangan. Ang FH49 signal relay ay gumagamit ng isang selyadong istraktura, na maaaring epektibong maiwasan ang impluwensya ng mga kadahilanan sa kapaligiran sa kagamitan habang nagbibigay ng mahusay na pagganap ng pagkakabukod ng kuryente. Ang contact material nito ay gold-plated o silver-plated, na masisiguro ang mataas na sensitivity at reliability sa low-power signal transmission. Ang relay ay may malawak na hanay ng mga boltahe ng coil, kabilang ang 5V, 6V, 9V, 12V, 18V, at 24V, na angkop para sa iba't ibang mga sitwasyon ng aplikasyon. Ang FH49 signal relay ay may kabuuang sukat na 15mm×7.5mm×9.4mm. Mayroon itong flexible na paraan ng pag-install at maaaring direktang i-install sa PCB board o i-install sa pamamagitan ng pag-plug at pag-unplug. Ang spacing ng pin nito ay 8.0-5.0mm, na sumusunod sa pamantayan ng DIP packaging at madaling isama sa iba't ibang mga elektronikong aparato. Sa pamamagitan ng dual-split contact form, mataas na pagiging maaasahan, at nababaluktot na paraan ng pag-install, ang FH49 signal relay ay naging isang kailangang-kailangan na pangunahing bahagi sa kontrol ng industriya, kagamitan sa komunikasyon, at mga sistema ng automation.
