W11 Series Power Relay | 10A Switching, 200mW Ultra-Low Power, 5kV Dielectric Strength

Sa modernong industriyal na automation at smart home application, ang pagganap ng relay ay kritikal sa katatagan at kahusayan ng kagamitan. Ang W11 relay , na may namumukod-tanging pagganap at pagiging maaasahan, ay isang mainam na pagpipilian para sa kontrol sa industriya , smart home, at 5G communication power management. Nasa ibaba ang isang detalyadong panimula sa W11 relay, na tumutulong sa iyong maunawaan ang mga tampok at pakinabang nito.

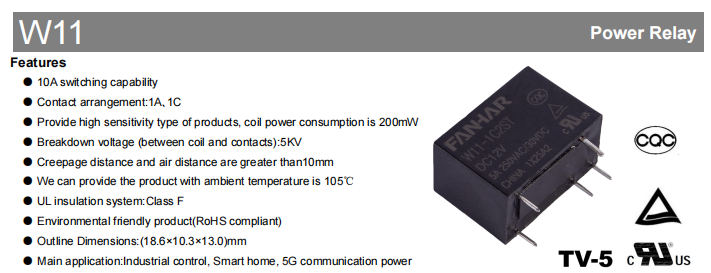

Mga Tampok ng Produkto

10A Switching Capability: Ang W11 relay ay kayang humawak ng mga kasalukuyang load hanggang 10A, na nakakatugon sa mga pangangailangan ng iba't ibang pang-industriya at sambahayan na aplikasyon.

Mataas na Breakdown Voltage: Tinitiyak ng 5kV breakdown voltage (sa pagitan ng coil at mga contact) ang napakataas na kaligtasan at pagiging maaasahan.

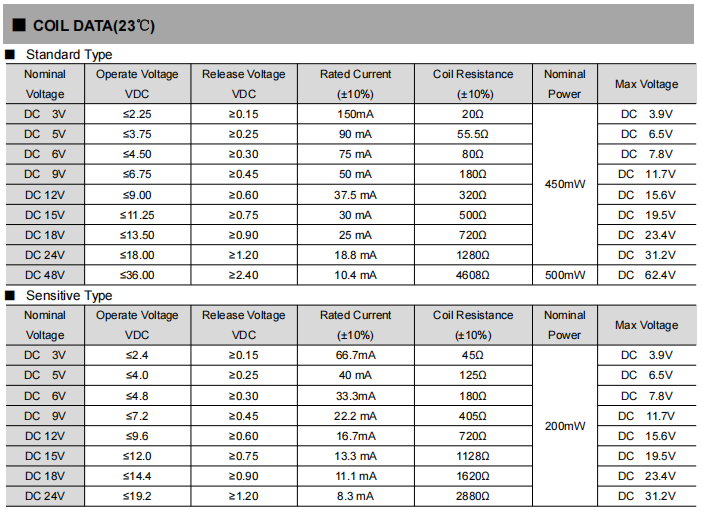

Mataas na Sensitivity: Available ang isang high-sensitivity na bersyon na may coil power consumption na kasingbaba ng 200mW at mabilis na oras ng pagtugon.

Disenyong Pangkapaligiran: RoHS compliant, environment friendly.

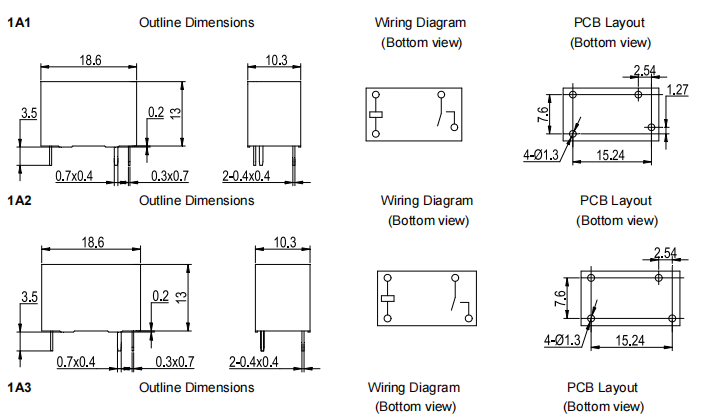

Mga Compact na Dimensyon: Pinapadali ng maliliit na dimensyon ng outline (18.6 × 10.3 × 13.0mm) ang pagsasama sa iba't ibang device.

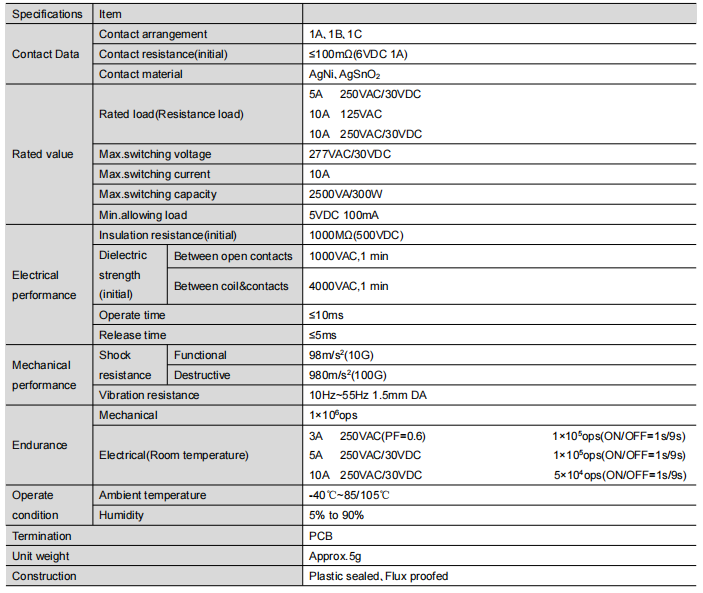

Mga Parameter ng Produkto

Pakikipag-ugnayan: 1A (isang Form A, SPST-NO) at 1C (isang Form C, SPDT) upang umangkop sa iba't ibang kinakailangan sa disenyo ng circuit.

Paglaban sa Pakikipag-ugnayan (Inisyal): ≤100mΩ (sa 6VDC 1A), tinitiyak ang mahusay na paglipat ng kasalukuyang.

Materyal sa Pakikipag-ugnayan: AgNi at AgSnO₂, na nagbibigay ng mahusay na conductivity at tibay.

Na-rate na Load: 5A 250VAC/30VDC, 10A 125VAC; maximum switching boltahe 277VAC/30VDC; maximum switching kasalukuyang 10A; maximum switching capacity 2500VA/300W; pinakamababang pinapayagang load 5VDC 100mA.

Pangkalahatang-ideya ng Pagganap

Insulation Resistance (initial): Hanggang sa 1000MΩ (sa 500VDC), na nagbibigay ng malakas na electrical isolation.

Lakas ng Dielectric (paunang): 1000VAC para sa 1 minuto sa pagitan ng mga bukas na contact; 4000VAC para sa 1 minuto sa pagitan ng coil at mga contact.

Oras ng Pagpapatakbo: ≤10ms; Oras ng paglabas: ≤5ms, tinitiyak ang mabilis na pagtugon.

Pagganap ng Mekanikal: Lumalaban sa functional shock na 98m/s² (10G) at mapanirang pagkabigla na 980m/s² (100G); vibration resistance ng 10Hz~55Hz na may 1.5mm double amplitude.

Pagtitiis: Mekanikal na buhay hanggang sa 1×10⁶ pagpapatakbo; buhay ng kuryente hanggang sa 1×10⁵ na operasyon sa ilalim ng mga tinukoy na kondisyon (ON/OFF = 1s/9s).

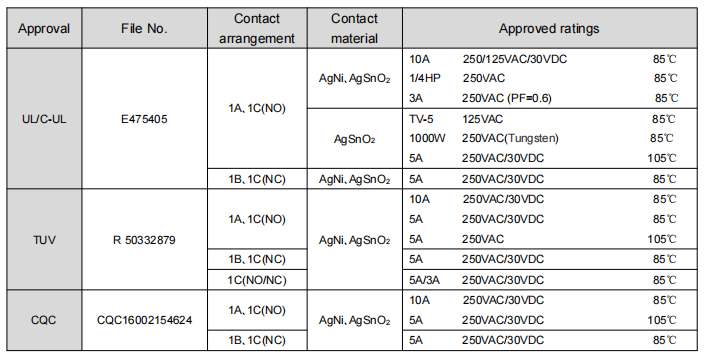

Kumpletuhin ang Mga Pag-apruba sa Kaligtasan

Ang W11 series relay ay nakakuha ng maraming internasyonal na pag-apruba sa kaligtasan, na nagpapadali sa mga pandaigdigang benta:

UL/C-UL (E475405): Naaprubahan para sa 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃), at 5A 250VAC/30VDC (105℃) na load rating, bukod sa iba pa.

TUV (R 50332879): Naaprubahan para sa 10A 250VAC/30VDC (85℃) at 5A na mga rating.

CQC (CQC16002154624): Naaprubahan para sa 10A 250VAC/30VDC (85℃) at 5A 250VAC/30VDC (105℃).

Mga Karaniwang Aplikasyon

Pang-industriya na Kontrol : Ginagamit upang kontrolin ang mga motor at iba pang makinarya sa mga linya ng produksyon.

Smart Home : Nagbibigay ng matatag na kasalukuyang kontrol sa mga smart appliances.

5G Communication Power: Nag-aalok ng mahusay na kasalukuyang paglipat sa 5G base station power management.

Konklusyon

Ang W11 relay, na may mahusay na pagganap at malawak na hanay ng mga application, ay isang mainam na pagpipilian para sa pang-industriya na kontrol at mga smart home device. Gumagana man sa ilalim ng matinding temperatura o sa mga application na nangangailangan ng mataas na kasalukuyang switching, ang W11 ay nagbibigay ng isang matatag at ligtas na solusyon. Makipag-ugnayan sa amin ngayon upang matuto nang higit pa tungkol sa W11, at hayaan ang aming propesyonal na koponan na tulungan kang piliin ang modelo ng relay na pinakaangkop para sa iyong aplikasyon. Sama-sama, sumulong tayo patungo sa isang mas mahusay at maaasahang intelligent na kontrol sa hinaharap.
