FH66NE Series High Kasalukuyang Bagong Enerhiya Relay | 100A & 160A Relay for Solar Inverters and Industrial Control

Habang patuloy na umuunlad ang mga renewable energy system at industrial automation tungo sa mas mataas na densidad ng kuryente at higit na kahusayan, ang New Energy Relays ay inaasahang maghahatid hindi lamang ng maaasahang performance ng switching kundi pati na rin ng mahusay na kasalukuyang kakayahan sa pagdadala, mataas na electrical insulation at pangmatagalang katatagan ng pagpapatakbo.

Binuo upang matugunan ang mga hinihinging pangangailangan, ang Fanhar FH66NE Series High Kasalukuyang Bagong Enerhiya Relay ay partikular na idinisenyo para sa mga solar inverters, inverter pre-charge circuit at pang-industriyang kagamitan sa pagkontrol. Ang serye ay kasalukuyang may kasamang dalawang modelo— FH66NE100 at FH66NE160 —offering continuous carrying current ratings of 100A and 160A, respectively.

Ang parehong mga modelo ay binuo sa parehong platform, na nagbabahagi ng magkaparehong pangkalahatang dimensyon, pagsasaayos ng pag-mount, mga pagpipilian sa coil at pagganap ng pagkakabukod. Ang pinag-isang disenyo ng platform na ito ay nagbibigay-daan sa mga tagagawa ng kagamitan na piliin ang naaangkop na kasalukuyang rating nang hindi binabago ang disenyo ng istraktura ng pag-install, pinapasimple ang pagbuo ng produkto habang pinapahusay ang pagiging tugma ng platform para sa mga pag-upgrade sa hinaharap.

Ang FH66NE Series ay matagumpay na pinagtibay sa volume production sa maraming renewable energy at industrial control projects, na nagpapakita ng pagiging maaasahan nito sa paghingi ng power switching application.

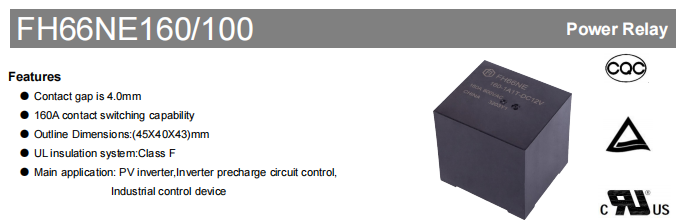

FH66NE 100/160

High Insulation Design para sa Pinahusay na Kaligtasan sa Elektrisidad

Ang elektrikal na pagkakabukod ay isang kritikal na kinakailangan para sa renewable energy equipment na tumatakbo sa ilalim ng mataas na boltahe na mga kondisyon. Upang matiyak ang maaasahang paghihiwalay at kaligtasan sa pagpapatakbo, ang FH66NE Series ay nagsasama ng isang mataas na insulasyon na disenyo na angkop para sa hinihingi na mga application ng kontrol ng kuryente.

Nagtatampok ang relay a 4.0 mm na agwat ng contact , isang dielectric na lakas ng 2500 VAC sa pagitan ng mga bukas na contact , at 5000 VAC sa pagitan ng coil at mga contact . Bilang karagdagan, ang relay ay nagbibigay ng isang paunang insulation resistance ng 1000 MΩ sa 500 VDC at adopts Klase F pagkakabukod, tumutulong sa pagpapabuti ng electrical isolation at pagiging maaasahan ng system sa panahon ng pangmatagalang operasyon.

Ang mga de-koryenteng katangiang ito ay nagbibigay-daan sa FH66NE Series na matugunan ang mga kinakailangan sa insulation ng solar inverters, inverter pre-charge circuits at mga industrial control system, na nagbibigay ng maaasahang proteksyon para sa mga high-voltage power switching application.

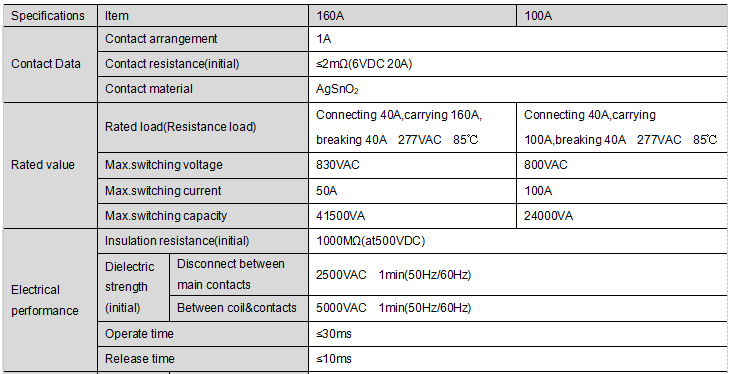

FH66NE 100/160 performance data

Maaasahang Pagganap sa Demanding Industrial Environment

Bilang karagdagan sa pagganap ng kuryente nito, ang FH66NE Series ay idinisenyo upang maghatid ng pangmatagalang pagiging maaasahan sa ilalim ng hinihingi na mga kondisyon sa pagpapatakbo. Ang relay ay angkop para sa mga application kung saan ang matatag na pagganap ay mahalaga, kahit na sa mga kapaligiran na napapailalim sa mga pagkakaiba-iba ng temperatura, vibration at mekanikal na stress.

Gumagana ang FH66NE Series sa isang malawak na hanay ng temperatura sa paligid ng -40°C hanggang 85°C , ginagawa itong angkop para sa mga renewable energy system at kagamitang pang-industriya na naka-deploy sa magkakaibang klima. Nag-aalok din ito ng a mekanikal na buhay ng hanggang sa 1,000,000 mga operasyon at an buhay ng kuryente ng 30,000 na operasyon sa ilalim ng tinukoy na mga kondisyon ng pagsubok (40A ON / 40A OFF, 277VAC resistive load), tinitiyak ang maaasahang pagganap sa buong buhay ng serbisyo ng produkto.

Upang higit pang mapahusay ang tibay, ang relay ay idinisenyo upang mapaglabanan ang panginginig ng boses at mekanikal na pagkabigla na karaniwang makikita sa mga pang-industriyang aplikasyon. Ginagawa ng mga katangiang ito ang FH66NE Series na isang mapagkakatiwalaang pagpipilian para sa kagamitan na nangangailangan ng matatag at tuluy-tuloy na pagpapalit ng kuryente sa mga pinahabang panahon ng pagpapatakbo.

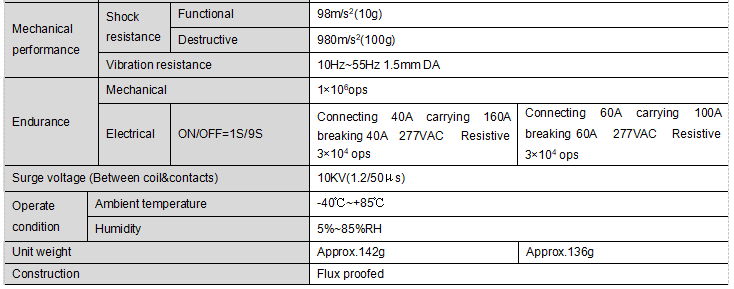

FH66NE 100/160 Mechanical Life & Environmental Performance

Maramihang Coil Voltage Options para sa Flexible System Design

Different control systems require different coil voltage configurations. Upang pasimplehin ang pagsasama ng system, available ang FH66NE Series na may maraming opsyon sa boltahe ng DC coil, kabilang ang 6VDC, 9VDC, 12VDC, 24VDC at 48VDC.

Ang bawat opsyon ng coil ay idinisenyo na may rate na konsumo ng kuryente na 3.2W, na nagpapahintulot sa mga inhinyero na piliin ang pinaka-angkop na boltahe ng kontrol nang hindi binabago ang platform ng relay. Ang standardized na disenyo ng coil ay hindi lamang nagpapabuti sa pagiging tugma sa iba't ibang mga control circuit ngunit pinapasimple din ang pagbuo ng produkto para sa mga tagagawa na gumagamit ng maramihang mga platform ng boltahe.

Sa isang karaniwang istraktura ng relay sa lahat ng mga opsyon sa coil, ang FH66NE Series ay nakakatulong na bawasan ang pagiging kumplikado ng disenyo habang sinusuportahan ang mga flexible na configuration ng system.

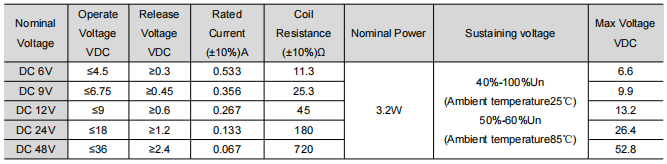

FH66NE 100/160 Coil Specification

Compact Platform Design for Easier Product Upgrades

Ang FH66NE100 at FH66NE160 ay nagbabahagi ng parehong disenyo ng platform, na ginagawang mas madali para sa mga manufacturer na bumuo ng mga pamilya ng produkto na may iba't ibang kasalukuyang mga rating.

Ang parehong mga modelo ay nagtatampok ng magkaparehong panlabas na dimensyon na 45 × 40 × 43 mm, kasama ang parehong mounting configuration, terminal layout, insulation performance at available na coil specifications. The primary difference between the two models is their continuous carrying current capability.

This common platform allows equipment manufacturers to upgrade from 100A to 160A without redesigning the PCB layout or mechanical installation. Bilang resulta, ang mga yugto ng pag-unlad ay maaaring paikliin, mababawasan ang mga gastos sa engineering at mapabuti ang standardisasyon ng produkto.

For manufacturers seeking scalable solutions across multiple power ratings, the FH66NE Series provides an efficient and practical platform.

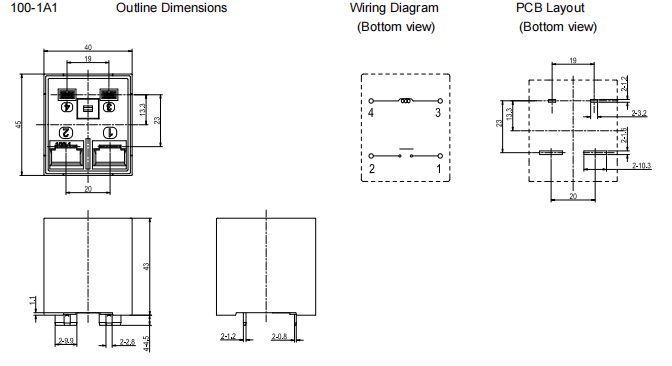

fh66ne-100 Outline Dimension

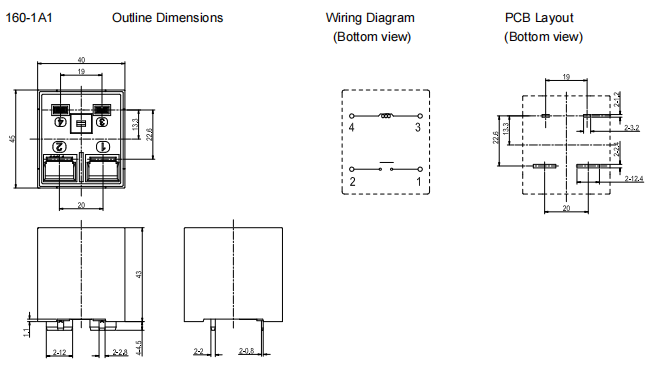

fh66ne-160 Outline Dimension

Mga Karaniwang Aplikasyon

Dinisenyo para sa high-current power switching applications, ang FH66NE Series ay malawakang ginagamit sa renewable energy at industrial control system kung saan kinakailangan ang maaasahang switching performance at mataas na kasalukuyang carrying capability.

Kasama sa mga karaniwang application ang:

Sa loob ng mga system na ito, ang relay ay karaniwang ginagamit para sa pangunahing power switching, pre-charge circuit control at iba pang high-current switching function, na tumutulong sa pagpapabuti ng system reliability at operational safety.

Salamat sa mataas na insulation performance nito, compact na disenyo ng platform at malawak na operating temperature range, ang FH66NE Series ay angkop na angkop para sa demanding power control applications sa modernong enerhiya at pang-industriyang kagamitan.

Paano Pumili ng FH66NE100 o FH66NE160

Dahil ang FH66NE100 at FH66NE160 ay binuo sa parehong platform, ang pagpili ng naaangkop na modelo ay pangunahing nakasalalay sa kinakailangang tuluy-tuloy na dala ng application.

Inirerekomenda ang FH66NE100 para sa mga system na nangangailangan ng patuloy na pagdadala ng kasalukuyang hanggang 100A, na ginagawa itong angkop para sa mga karaniwang photovoltaic inverters at pang-industriya na kagamitan sa pagkontrol.

Para sa mga application na nangangailangan ng mas mataas na kasalukuyang kapasidad, tulad ng mga high-power solar inverters at mga sistema ng pag-iimbak ng enerhiya, ang FH66NE160 ay nagbibigay ng mas mataas na tuluy-tuloy na dala na kasalukuyang ng 160A habang pinapanatili ang parehong mga sukat ng pag-install at electrical interface.

Dahil ang parehong mga modelo ay may parehong mekanikal na platform, ang mga tagagawa ay madaling mag-upgrade ng pagganap ng produkto nang hindi muling idisenyo ang istraktura ng kagamitan. This platform consistency simplifies product development, shortens design cycles and supports future product expansion.

Mga madalas itanong

Q1: What is the FH66NE Series High Current New Energy Relay?

Ang FH66NE Series ay isang high current electromagnetic New Energy Relay na binuo ng Fanhar Electronics para sa renewable energy at industrial control applications. Kasalukuyang kasama sa serye ang FH66NE100 at FH66NE160, na nagbibigay ng 100A at 160A na patuloy na pagdadala ng kasalukuyang mga opsyon habang pinapanatili ang parehong disenyo ng platform. It is primarily designed for solar inverters, inverter pre-charge circuits and industrial control equipment.

Q2: What contact configuration does the FH66NE Series use?

Nagtatampok ang FH66NE Series ng 1 Form A (SPST-NO) contact configuration na may AgSnO₂ contact material. Ang relay ay nagbibigay ng 40A rate na kakayahan sa paglipat, na ginagawa itong angkop para sa mga application ng power control na nangangailangan ng maaasahang pagganap ng paglipat.

Q3:What are the mechanical and electrical life ratings?

Under the specified test conditions, the FH66NE Series provides:

Buhay ng mekanikal: Hanggang 1,000,000 na operasyon
Buhay ng kuryente: Hanggang 30,000 na operasyon (40A ON / 40A OFF, 277VAC resistive load)

These ratings demonstrate the relay's ability to provide reliable long-term performance in demanding power control applications.

Q4: Maaari bang direktang palitan ang FH66NE100 at FH66NE160?

Dahil ang parehong mga modelo ay nagbabahagi ng parehong mekanikal na platform, mga sukat ng pag-install, layout ng terminal at mga pagtutukoy ng coil, ang pagpili ay dapat na pangunahing nakabatay sa kinakailangang patuloy na pagdadala ng kasalukuyang.

Para sa mga application na nangangailangan ng mas mataas na kasalukuyang kapasidad, ang FH66NE160 ay ang inirerekomendang pagpipilian. For systems designed around a 100A current rating, FH66NE100 provides the appropriate solution.

Q5: What certifications does the FH66NE Series have?

According to the product specification, the FH66NE Series has obtained UL/cUL, TÜV and CQC certifications.

Ipinapakita ng mga sertipikasyong ito na ang relay ay nakakatugon sa mga kinikilalang kinakailangan sa kaligtasan at angkop para sa pang-industriya na kontrol ng kuryente at mga aplikasyon ng nababagong enerhiya na nangangailangan ng mga pag-apruba na tinatanggap sa buong mundo.
