FH63NE 120A High-Current New Energy Relay – Idinisenyo para sa Photovoltaic Energy Storage at Industrial Power Supplies

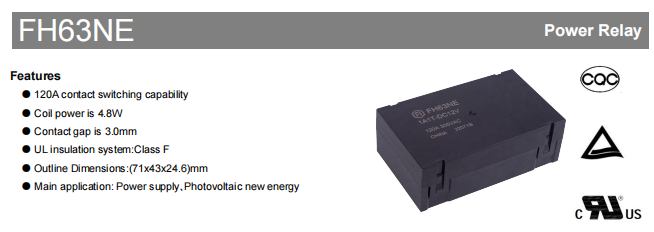

Ang FH63NE ay isang high-performance, high-current bagong relay ng enerhiya binuo ng FANHAR para sa photovoltaic (PV) na bagong enerhiya at mga sistema ng supply ng kuryente. Nagtatampok ito ng 120A contact switching capability, mga sukat na 71mm × 43mm × 24.6mm, isang Class F UL insulation system, at isang contact gap na 3.0mm. Sa pambihirang pagganap ng kuryente, mahusay na disenyo ng kaligtasan, at komprehensibong internasyonal na mga sertipikasyon, ang FH63NE ay naging isang mainam na pagpipilian para sa mga hinihingi na aplikasyon tulad ng mga PV inverter, mga sistema ng pag-iimbak ng enerhiya, at mga pang-industriyang supply ng kuryente.

Laban sa backdrop ng mabilis na paglago sa bagong industriya ng enerhiya, ang naka-install na kapasidad ng mga PV inverters at power conversion system (PCS) ay tumataas nang malaki, na nagtutulak ng demand para sa pagtutugma ng mga bagong relay ng enerhiya. Bilang pangunahing bahagi ng electronic switching sa EV charging piles, PV inverters, at energy storage system, ang mga bagong energy AC relay ay dapat matugunan ang mahigpit na kinakailangan para sa mataas na boltahe, mataas na kasalukuyang, mataas na lakas ng pagkakabukod, at mahabang buhay ng kuryente. Ang FH63NE ay tumpak na binuo bilang tugon sa trend ng industriya na ito, na epektibong tinutugunan ang kagyat na pangangailangan ng merkado para sa mga relay na may mataas na kasalukuyang, mataas na pagiging maaasahan.

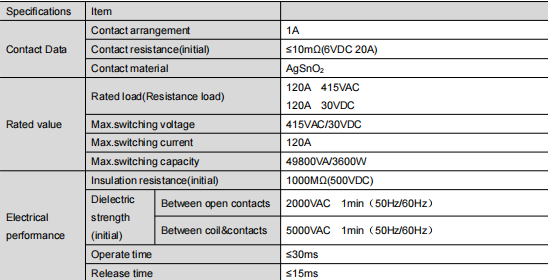

Mga Pangunahing Detalye ng Elektrisidad: Kapasidad ng Pag-load, Tugon, Insulation at Materyal sa Pakikipag-ugnayan

Mataas na Load Capacity

Ang FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Mabilis na Tugon at Mahabang Buhay

Ang relay nagtatampok ng oras ng pagpapatakbo ≤30ms at oras ng paglabas ≤15ms para sa mabilis na pagtugon. Ang mekanikal na pagtitiis ay 1×10⁶ na operasyon. Ang buhay ng elektrisidad ay umaabot din sa 1×10⁶ na pagpapatakbo sa ilalim ng 85℃ ambient temperature na may 120A 415VAC resistive load (ON/OFF = 1s/9s). Ang tibay na ito ay mahusay sa mga katulad na high-current na relay at nakakatugon sa mga pangmatagalang kinakailangan sa katatagan ng mga PV system.

Superior Insulation at Dielectric Strength

Ang FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Advanced na Materyal sa Pakikipag-ugnayan

Ang FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Mga Detalye ng Coil at Disenyong Matipid sa Enerhiya

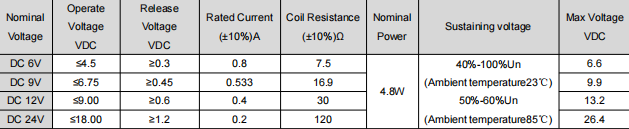

Ang FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Mga Tip sa Pagpili:

Ang coil rated voltage should match the control system supply, considering power fluctuations.

Upang bawasan ang pag-init ng coil, gamitin ang holding voltage function (40%~100% Un), ngunit tiyaking ang hawak na boltahe ay hindi mas mababa kaysa sa operate boltahe at hindi lalampas sa maximum na tuloy-tuloy na boltahe.

Ang paglaban ng coil ay tumataas sa 85 ℃, at ang boltahe ng pagpapatakbo ay magbabago nang naaayon; payagan ang sapat na margin sa mga praktikal na aplikasyon.

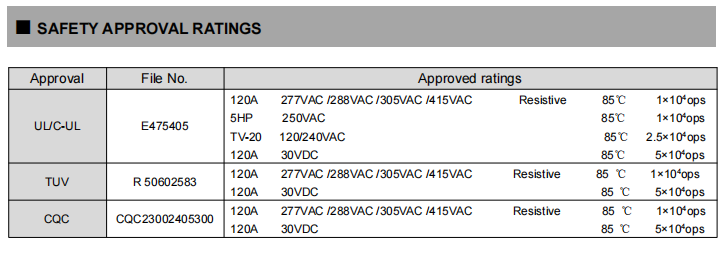

Mga Pag-apruba at Pagsunod sa Kaligtasan

Ang FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

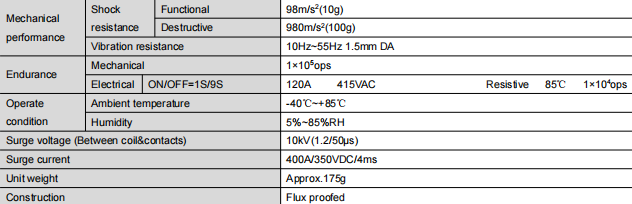

Kakayahang umangkop sa kapaligiran at Pagganap ng Mekanikal

Ang FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Ang product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

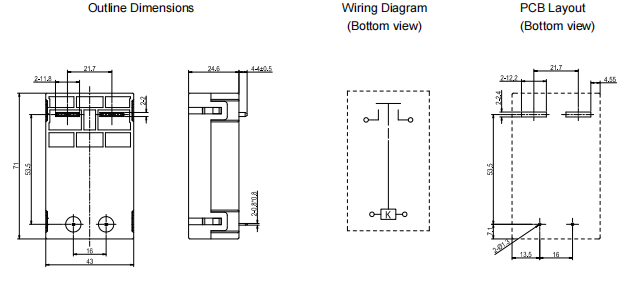

Mga Dimensyon at Mga Tala sa Pag-install

Mga sukat ng outline: 71×43×24.6 mm (L×W×H).

Pin spacing at PCB layout: Para sa mga sukat na walang tinukoy na tolerance, ≤1mm tolerance ±0.2mm, 1mm~5mm tolerance ±0.3mm, ≥5mm tolerance ±0.5mm; Ang hindi natukoy na tolerance ng PCB ay palaging ±0.1mm.

Paghihinang: Mga terminal ng pagkarga ng tanso – inirerekomendang temperatura ng paghihinang 260℃±5℃, oras 3–5 segundo; iwasan ang matagal na mataas na temperatura upang maiwasan ang pagkasira ng coil o mga contact.

Proteksyon: Flux-proofed structure, lumalaban sa wave soldering flux contamination, ngunit hindi dapat ilubog sa mga solvent sa paglilinis.

Paghawak: Iwasan ang pagbagsak o panlabas na epekto upang maiwasan ang pagpapapangit ng contact o paglihis ng parameter.

Mga Karaniwang Sitwasyon ng Application

Sa kanyang 120A high-current switching capability at mataas na pagiging maaasahan, ang FH63NE ay pangunahing ginagamit sa:

Bagong enerhiya ng photovoltaic : Sinusuportahan ang PV string at high-current loop control, na angkop para sa AC-side safety disconnection sa solar power system.

Mga Power Supply : Paglipat ng load para sa mga pang-industriyang power supply at mga UPS system.

EV Charging Piles : Kasalukuyang on/off control para sa mga kagamitan sa pagcha-charge ng de-kuryenteng sasakyan.

Ang malawak na hanay ng temperatura ng pagpapatakbo nito at mahusay na pagkakabukod at boltahe na makatiis sa disenyo ay ginagawa itong partikular na angkop para sa malupit na panlabas at pang-industriyang kapaligiran.
