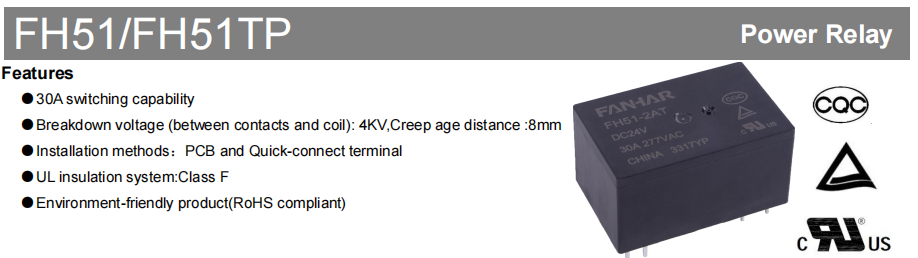

FH51/FH51TP Industrial Relay

Ang mga relay ay mahalagang bahagi ng kontrol sa modernong kontrol sa industriya, mga gamit sa bahay, at mga sistema ng kuryente. Ang kanilang pagiging maaasahan, kaligtasan, at mahabang buhay ay may direktang epekto sa kung gaano kahusay gumagana ang system at kung ano ang pakiramdam ng mga user tungkol dito. Ang FH51 / FH51TP Series High-Power Relay ay naghahatid ng pambihirang kakayahan sa switching, insulation performance, at flexible mounting option, na nagbibigay ng matatag, ligtas, at matibay na control solution para sa malawak na hanay ng mga high-load na application.

Pangkalahatang-ideya ng Produkto

Ang FH51 series relay ay gumagamit ng Class F UL insulation system at nag-aalok ng maximum switching capacity na hanggang 50A. Sinusuportahan ng mga ito ang dalawang paraan ng pag-mount—mga terminal ng PCB at mga terminal ng mabilisang pagkonekta—upang mapaunlakan ang iba't ibang disenyo ng istruktura at mga proseso ng produksyon. Sumusunod ang mga produkto sa mga pamantayang pangkapaligiran ng RoHS, na ginagawang angkop ang mga ito para sa mga aplikasyong may mahigpit na kaligtasan, proteksyon sa kapaligiran, at mga kinakailangan sa pangmatagalang pagiging maaasahan.

Pangunahing Kalamangan

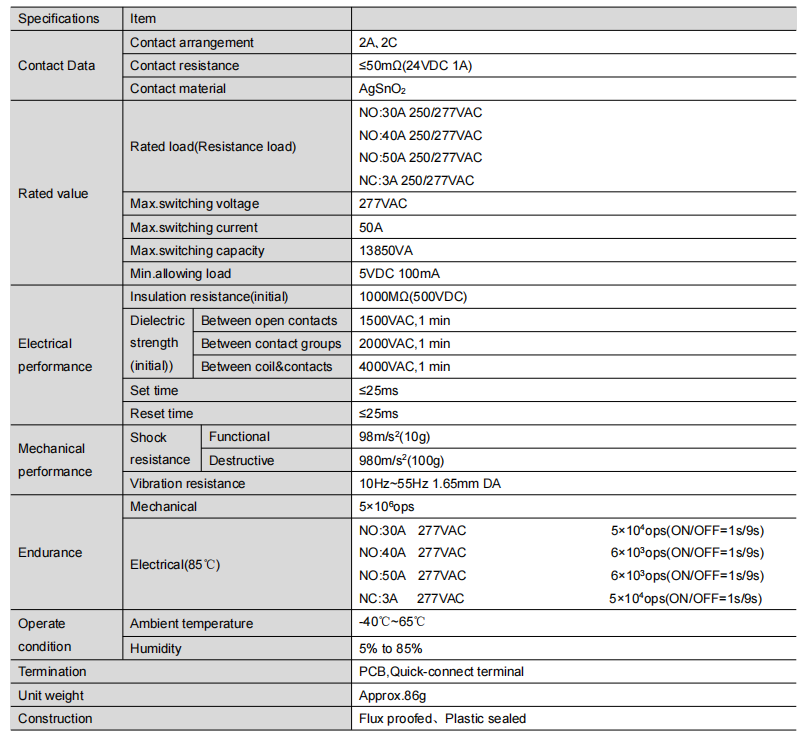

Mataas na Load Switching Capability para sa High-Power Equipment

Karaniwang bukas (NO) na mga contact ay sumusuporta sa 30A / 40A / 50A sa 250/277VAC; normally closed (NC) contacts ay sumusuporta sa 3A sa 250/277VAC

Ang maximum switching capacity ay umabot sa 13850VA, na may kakayahang humawak ng mga high-power na device gaya ng mga air conditioner compressor, heater, at industrial na motor.

Napakahusay na Insulation at Dielectric Strength para sa System Safety

Lakas ng dielectric sa pagitan ng coil at mga contact: 4000VAC, tinitiyak ang maaasahang paghihiwalay sa pagitan ng mga circuit na may mataas at mababang boltahe

Distansiya ng creepage: 8mm, epektibong pinapataas ang margin ng kaligtasan ng kuryente at binabawasan ang panganib ng pagtagas

Paunang insulation resistance: 1000MΩ (sa 500VDC) para sa pangmatagalang matatag na operasyon

Maramihang Mga Pag-aayos ng Contact at Mga Opsyon sa Pag-mount para sa Flexible Adaptation

Magagamit na may 2A (dalawang WALANG contact) at 2C (dalawang changeover contact) upang matugunan ang iba't ibang mga kinakailangan sa control logic

Pumili sa pagitan ng mga PCB terminal o quick-connect terminals (TP) para mapadali ang automated assembly at on-site maintenance, pagpapabuti ng production efficiency

Malapad na Coil Voltage Range at Mababang Power Consumption

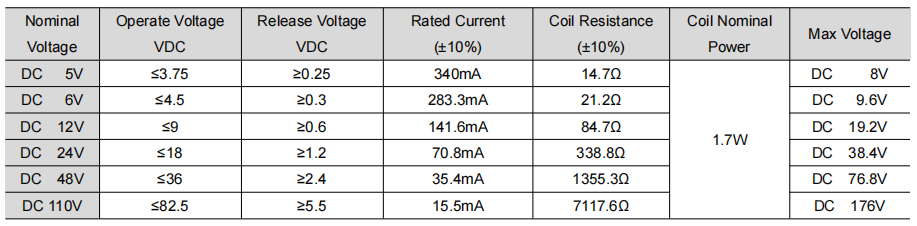

Mga opsyon sa boltahe ng coil: DC 5V / 6V / 12V / 24V / 48V / 110V, tugma sa iba't ibang control circuit

Na-rate na kapangyarihan: 1.7W, binabalanse ang maaasahang pull-in na performance na may kahusayan sa enerhiya ng system

Matatag na Pagganap sa Malupit na kapaligiran

Saklaw ng temperatura ng pagpapatakbo: -40 ℃ hanggang 65 ℃, angkop para sa matinding lamig at mataas na temperatura na mga kondisyon

Panlaban sa vibration: 10Hz~55Hz, 1.65mm DA; shock resistance: 980m/s² (100g), perpekto para sa mga kagamitang pang-industriya na may madalas na vibration

Magagamit sa flux proofed at plastic sealed constructions upang tumugma sa kalinisan sa kapaligiran:

Flux proofed: inirerekomenda para sa malinis na kapaligirang walang H₂S, SO₂, NO₂, at alikabok

Plastic sealed: inirerekomenda para sa mga hindi malinis na kapaligiran na naglalaman ng mga contaminant sa itaas, na nagpapahusay sa pangmatagalang pagiging maaasahan

Mga Karaniwang Aplikasyon

Mga Kagamitan sa Bahay: mga air conditioner, pampainit ng tubig, microwave oven, electric heater, dehumidifier

Pang-industriya na Kontrol: kontrol ng motor, mga sistema ng pamamahala ng kuryente, kagamitan sa automation, kagamitan sa pag-init ng industriya

Mga Power System: matalinong metro, kontrol sa pamamahagi ng kuryente, mga pasilidad sa pag-charge, bagong kagamitan sa enerhiya

Buod

Pinagsasama ng FH51 / FH51TP Series High-Power Relay ang kakayahan sa mataas na load, malakas na pagganap ng insulation, flexible na configuration, at adaptability sa malupit na kapaligiran, na ginagawa itong perpektong pagpipilian para sa mga control system na may mataas na pagiging maaasahan. Para man sa mga gamit sa bahay, kagamitang pang-industriya, o sistema ng kuryente, ang serye ng FH51 ay nagbibigay ng matatag, ligtas, at matibay na bahagi ng pangunahing kontrol para sa iyong mga disenyo.
