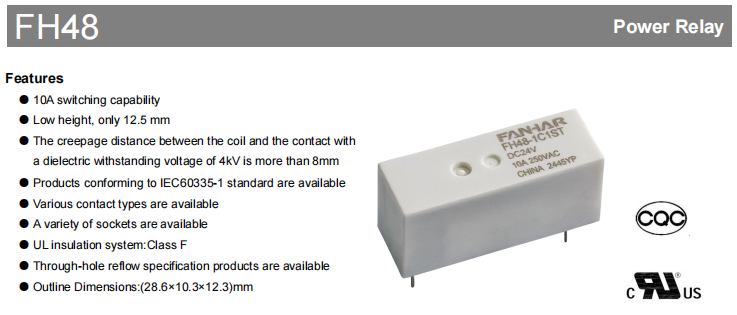

FH48 Industrial Relay

Ang mga kagamitan sa pag-automate, mga kasangkapan sa bahay at mga sistema ng kontrol sa industriya ay umaasa lahat sa mga relay dahil ang mga ito ay maaasahan at mahusay sa espasyo. Ang layuning ito ay eksakto kung ano ang disenyo ng FH48 series relay. Pinagsasama nito ang mataas na kakayahan sa paglipat. Mayroon din itong ultra-slim na disenyo. Mayroon itong pagganap ng pagkakabukod. Mayroon itong malawak na mga sertipikasyon. Nagbibigay ito sa mga inhinyero ng masungit at compact na solusyon.

Mga Pangunahing Kalamangan

Ang kakanyahan ng serye ng FH48 ay nakasalalay sa tumpak na balanse ng engineering nito. Sa kabila ng mga compact na sukat nito na 28.6×10.3×12.3mm, ito ay may kakayahang magpalit ng mga load hanggang 10A. Ang napakababang taas nito na 12.5 mm lang ay partikular na kapansin-pansin, dahil binibigyan nito ang mahalagang espasyo para sa lalong manipis na mga electronic device at high-density na mga layout ng PCB. Gumagamit ang produkto ng flux-resistant na disenyo o ganap na plastic-sealed na konstruksyon, na epektibong nagtataboy ng alikabok, moisture, at nakapipinsalang mga gas (gaya ng H₂S at SO₂ na gumagana sa isang malawak na spectrum ng temperatura). -40 ℃ hanggang 85 ℃ at tumanggap ng iba't ibang kapaligiran mula sa malilinis na silid hanggang sa mga pang-industriyang setting.

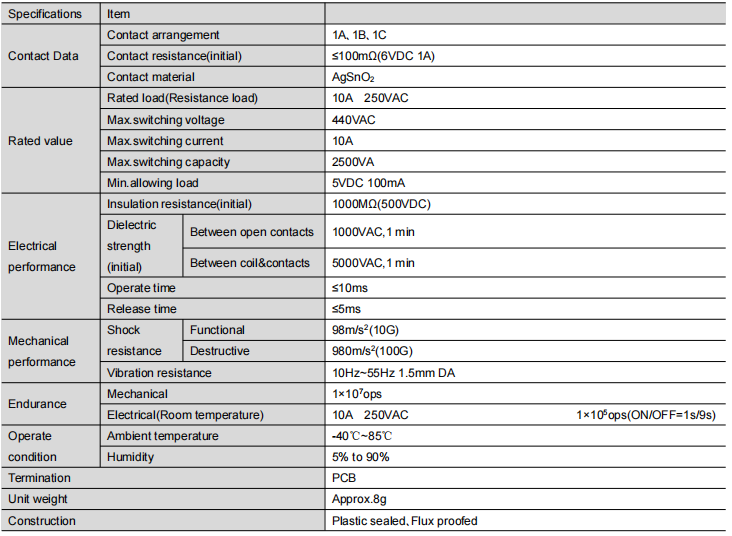

Mga Pangunahing Teknikal na Parameter at Pagganap

Ang serye ng mga relay na ito ay nag-aalok ng pambihirang pagganap at maaasahang mga detalye:

Pagganap ng Elektrisidad : Gumagamit ng silver tin oxide (AgSnO₂) contact material, na nag-aalok ng malakas na pagtutol sa arc erosion. Ang unang paglaban sa pakikipag-ugnay ay kasing baba ng ≤100mΩ, tinitiyak ang mababang paggamit ng kuryente at mahabang buhay. Ang insulation resistance ay umabot sa 1000MΩ, at ang dielectric na lakas sa pagitan ng coil at mga contact ay 5000VAC, na tinitiyak ang isang matatag na hadlang sa kaligtasan.

Mechanical at Durability : Mabilis na pagpapatakbo at mga oras ng pagpapalabas (≤10ms / ≤5ms) tiyakin ang mabilis na pagtugon. Ang mekanikal na pagtitiis ay hanggang sa 10 milyong operasyon. Sa ilalim ng rated load na 10A 250VAC, ang tibay ng kuryente ay umabot din sa 10 milyong operasyon, na nakakatugon sa mga pangangailangan ng pangmatagalang matatag na operasyon.

Flexible na Drive : Nagbibigay ng malawak na hanay ng mga opsyon sa boltahe ng coil mula DC5V hanggang DC60V, na may pagkonsumo ng kuryente mula 250mW hanggang 300mW, na nagpapadali sa tuluy-tuloy na pagsasama sa magkakaibang control circuit.

Flexible na Configuration at Gabay sa Pagpili

Ang serye ng FH48 ay nagbibigay ng lubos na nababaluktot na mga pagsasaayos upang matugunan ang iba't ibang pangangailangan sa disenyo ng circuit:

Contact Form : Nag-aalok ng tatlong mahahalagang configuration: 1A (normally open), 1B (normally closed) at 1C (changeover).

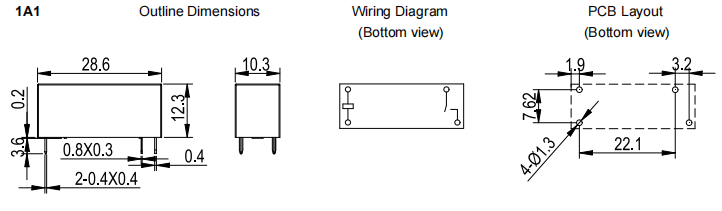

Uri ng Pag-mount : Maraming mga PCB pin configuration ang na-accommodate (Uri 1, 2, 3), na may komprehensibong dimensional schematics at mga wiring guidelines upang madagdagan ang mga ito.

Antas ng Proteksyon :Ang pagpili sa pagitan ng karaniwang uri ng flux-resistant at ang ganap na plastic-sealed na bersyon ay depende sa operating environment.

Ang ordering code na "FH48-1A1ST-XXXDC12V" ay malinaw na nagsasaad ng uri, contact form, mounting style, construction, contact material, at coil voltage, na nagpapadali sa tumpak na pagpili.

Mga Pag-apruba at Pagsunod sa Kaligtasan

Ang produkto ay nakakuha ng ilang internasyonal na pangunahing mga sertipikasyon sa kaligtasan, kabilang ang:

UL / cUL (File No. E475405)

TÜV (File No. R 50610371)

CQC (File No. CQC23002412542)

Ang mga sertipikasyong ito ay sumasaklaw sa magkakaibang mga rating ng boltahe at mga pangyayari sa pagkarga, na nagpapakita na ang FH48 relay ay sumusunod sa mahigpit na internasyonal na mga pamantayan sa kaligtasan at angkop para sa paggamit sa mga pandaigdigang merkado, partikular sa mga sektor tulad ng mga gamit sa bahay (IEC60335-1) at kontrol sa industriya.

Mga Lugar ng Application

Salamat sa maaasahang pagganap at compact na disenyo, ang FH48 series relay ay malawakang ginagamit sa:

Mga Kagamitan sa Bahay : Pangunahing kontrol o pagpapalit ng kuryente sa mga air conditioner, washing machine, dishwasher, atbp.

Pang-industriya na Kontrol : Output modules para sa programmable logic controllers, motor controllers, at instrumentation.

Power Equipment : UPS system, power distribution modules, smart meter.

Imprastraktura ng Komunikasyon: Mga kagamitan sa base station, pangangasiwa ng enerhiya ng network.

Bagong Enerhiya na Sasakyan : Mga pandagdag na circuit para sa pamamahala ng baterya, regulasyon sa pag-charge, atbp.

Konklusyon

Dahil sa electrical performance nito, matatag na mekanikal na konstruksyon, flexible na opsyon sa disenyo, at komprehensibong safety certification, ang FH48 series relay ay naging perpektong pagpipilian para sa mga application na nangangailangan ng mataas na reliability at space-saving na disenyo. Ito ay hindi lamang isang bahagi ngunit isang mahalagang collaborator sa paggarantiya ng maaasahan at secure na operasyon ng iyong kagamitan.
