FH37 Industrial Relay

Ang FH37 relay ay isang high-reliability control component na pangunahing binuo para sa matitinding sitwasyong pang-industriya. Pinagsasama nito ang isang mataas na kapasidad ng switching na hanggang 15A, mga flexible na configuration ng contact, isang matibay na istrukturang mekanikal, at mga maginhawang feature sa pag-install. Ang produkto ay may kasamang flux-proof na disenyo at may kasamang transparent na dust cover, sumusuporta sa maramihang installation mode, at tugma sa iba't ibang relay socket. Nilalayon nitong magbigay ng maaasahan, pangmatagalan, at madaling mapanatili na solusyon sa pagkontrol ng pagkarga para sa mga sistema ng automation ng industriya. Nagbibigay ang detalyeng ito ng komprehensibong pangkalahatang-ideya ng mga teknikal na katangian at mga parameter ng pagganap nito upang suportahan ang iyong pagpili at aplikasyon.

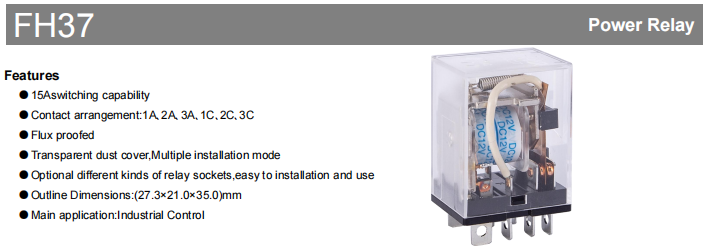

Mga Pangunahing Tampok ng Produkto

Ang main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

Ang design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

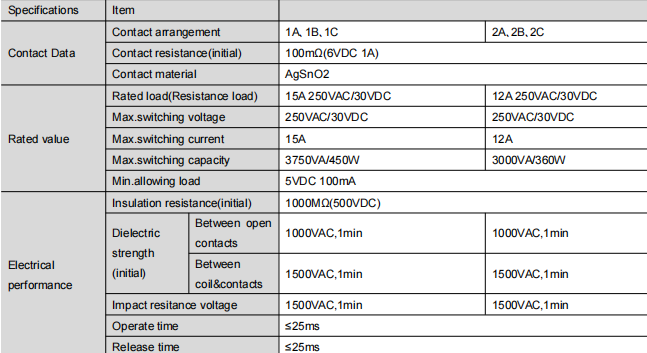

Mga Detalyadong Teknikal na Pagtutukoy

Pagganap ng Elektrisidad

Mga Configuration ng Contact: Magagamit sa mga form gaya ng 1A, 1B, 1C, atbp.

Paunang Paglaban sa Pakikipag-ugnayan: ≤ 100mΩ (sinusukat sa 6VDC, 1A).

Rated Load: 15A @ 250VAC / 30VDC (resistive load).

Pinakamataas na Boltahe ng Paglipat: 250VAC / 30VDC.

Maximum Switching Current: 15A.

Insulation Resistance: ≥ 1000MΩ (sa 500VDC).

Lakas ng Dielectric:

Sa pagitan ng mga bukas na contact: 1000VAC para sa 1 minuto.

Sa pagitan ng coil at mga contact: 1500VAC para sa 1 minuto.

Bilis ng Paglipat: Oras ng pagpapatakbo ≤ 25ms, Oras ng paglabas ≤ 25ms.

Buhay ng Elektrisidad: 100,000 na operasyon sa rated resistive load (15A, 250VAC/30VDC), na may ON/OFF cycle na 1s/9s sa room temperature.

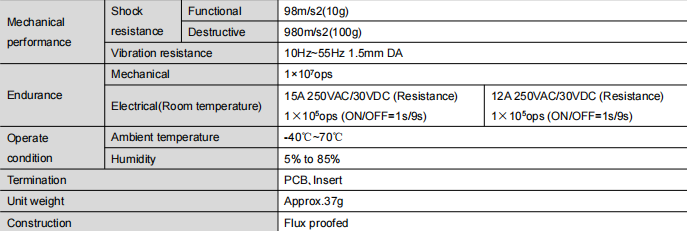

Pagganap ng Mekanikal at Pangkapaligiran

Mechanical Life: Hanggang 10,000,000 na operasyon.

Shock Resistance:

Nagagamit: 98 m/s² (10g).

Mapanira: 980 m/s² (100g).

Panlaban sa Vibration: 10Hz–55Hz, 1.5mm DA.

Operating Temperatura: -40 ℃ hanggang 70 ℃.

Operating Humidity: 5% hanggang 85% RH (non-condensing).

Mga Katangiang Pisikal

Uri ng Terminal: istilo ng pagpasok ng PCB.

Timbang: Tinatayang. 37 gramo.

Konstruksyon: Flux-proof na selyadong disenyo.

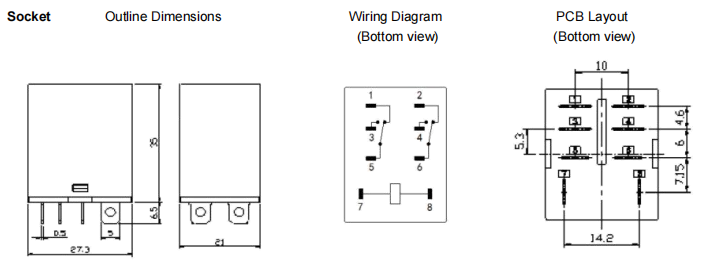

Impormasyon sa Pag-install at Dimensional

Para sa mga detalyadong posisyon ng mounting hole at mga sukat ng layout, mangyaring sumangguni sa mga drawing ng produkto (reference index: [38, 113, 925, 346]).

Mga Tala sa Pagpaparaya:

Mga pagpapaubaya sa sukat ng balangkas:

≤ 1mm: ±0.2mm

1mm at <5mm: ±0.3mm

≥5mm: ±0.5mm

Mga pagpapaubaya sa layout ng PCB (maliban kung tinukoy): ±0.1mm

Buod

Ang FH37 series relay stands as a reliable foundation for kontrol sa industriya mga application, salamat sa mataas na kapasidad ng paglipat nito, pambihirang mekanikal at elektrikal na mahabang buhay, malakas na katatagan sa kapaligiran, at disenyo ng pag-install na nakasentro sa gumagamit. Hindi lamang nito natutugunan ang mahigpit na hinihingi ng maaasahang operasyon sa mahihirap na kapaligiran ngunit pinahuhusay din nito ang pagpapanatili ng system sa pamamagitan ng transparent at modular na arkitektura nito. Kapag pinili mo ang FH37, nakakakuha ka ng pangunahing bahagi para sa iyong control system na tatagal at magiging matatag.
