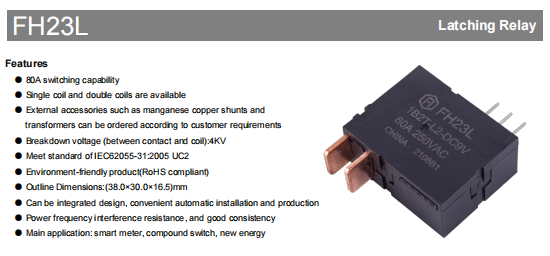

Ang FH23L ay isang mataas na pagganap electric latching relay idinisenyo para sa mga smart meter, compound switch at mga bagong application ng enerhiya. Sa isang malakas na kapasidad ng switching na 80A at mahusay na pagganap ng kuryente, ang FH23L ay nagpapanatili ng matatag na operasyon sa malupit na kapaligiran at nakakatugon sa mga kinakailangan ng pamantayang IEC62055-31:2005 UC2.

Mga Pangunahing Kalamangan

Matipid sa enerhiya: Ang disenyo ng magnetic retention ay nangangailangan lamang ng elektrikal na enerhiya sa panahon ng paglipat ng estado, na makabuluhang binabawasan ang pagkonsumo ng enerhiya

Ultra load: 80A maximum switching current, 15,000VA switching capacity, nakakatugon sa mataas na power demand

Pangmatagalan: Mechanical life hanggang 100,000 cycle, electrical life 5,000 cycle (UC2 standard)

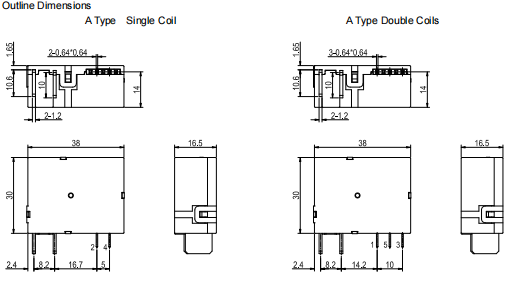

Compact na disenyo: Compact na sukat na 38.0 x 30.0 x 16.5mm, madali para sa automation na Pag-install

Environmental Compliance: RoHS compliant, berdeng produkto

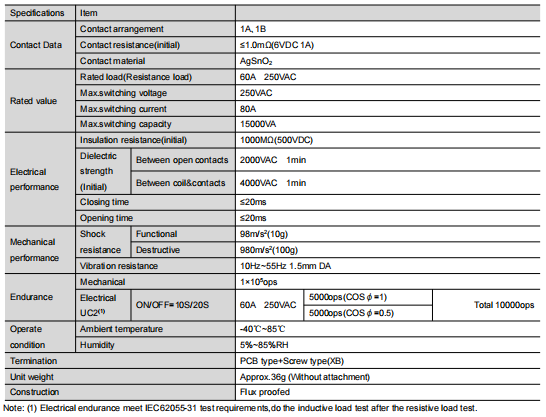

Mga Highlight ng Teknikal na Parameter

Mga katangiang elektrikal

Contact Resistance: ≤1.0mΩ (initial value)

Insulation Resistance: 1000MΩ (500VDC)

Lakas ng Pagtiis ng Boltahe: 2000VAC (1 minuto)

Oras ng Paglipat: ≤20ms (close/disconnect)

Pag-aangkop sa Kapaligiran

Temperatura sa Pagpapatakbo: -40℃~85℃ Malapad na Saklaw ng Temperatura

Hanay ng Halumigmig: 5% ~85%RH

Paglaban sa Vibration: 10Hz~55Hz, 1.5mm amplitude

Paglaban sa Epekto: Functional na 98m/s²(10g), Mapanirang 980m/s²(100g)

Maramihang Mga Configuration

Ang FH23L provides flexible configuration options to meet the needs of different applications:

Mga Opsyon sa Uri ng Coil

Single Coil Version: pagtitipid ng espasyo, pasimplehin ang mga kable

Dual Coil Bersyon: independiyenteng kontrol ng pagbubukas at pagsasara, mas maaasahang operasyon Maaasahan

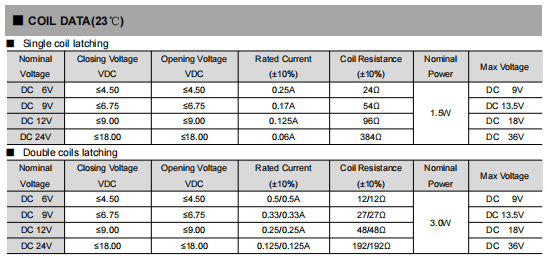

Pagtutukoy ng boltahe

Sinusuportahan ang iba't ibang mga boltahe ng DC: 6V/9V/12V/24V, ang bawat detalye ng boltahe ay nagbibigay ng detalyadong pagharang/paglalabas ng mga parameter ng boltahe

Opsyonal na mga accessory

Ang mga panlabas na accessory tulad ng manganese-copper shunt at mga transformer ay magagamit ayon sa mga kinakailangan ng mga customer

Mga karaniwang sitwasyon ng aplikasyon

Smart metering system: tumpak na kontrol, mababang pagkonsumo ng enerhiya na operasyon

Bagong kagamitan sa enerhiya: solar inverters, wind power control system

Composite switching device: mataas na reliability Circuit switching

Smart home system: DIN-rail mounting, space saving

Mga rekomendasyon sa pag-install at paggamit

Ang inirerekomendang boltahe sa pagmamaneho ay 1~1.5 beses ng rate ng boltahe

Pulse width ≥50ms, iwasan ang matagal na energisation (higit sa 1 minuto)

Inirerekomenda ang spot soldering para sa load terminals, iwasan ang reflow soldering o wave soldering

Kumpirmahin ang katayuan ng mga relay bago gamitin, at i-reset kung kinakailangan

Pasadyang serbisyo

Sinusuportahan ng FH23L ang personalized na customization, kabilang ang Contact material, PCB mounting type, coil configuration, atbp. Ang aming engineering team ay maaaring magbigay sa iyo ng propesyonal na teknikal na suporta at mga solusyon.

Makipag-ugnayan sa amin ngayon para sa pinakamainam na configuration ng FH23L electric latching relay, na nagbibigay ng maaasahang mga solusyon sa paglipat para sa iyong smart meter at mga bagong proyekto ng enerhiya!

Ang FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
